МИНОБРНАУКИ РОССИИ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ

ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)

КАФЕДРА САУ

ОТЧЕТ

по лабораторной работе № 4

по дисциплине «Электроприводные системы подвижных объектов»

Тема: Реализация интерфейса пользователя

Студенты гр. ХХХХХХХХ

ХХХХХХХХ

ХХХХХХХХ

Преподаватель

ХХХХХХХХ

Санкт-Петербург

2024

Цель работы

Создание проекта визуализации для панели оператора, связанного с проектом ПЛК. Система визуализации на панели оператора или на ПК должна отображать мнемосхему, режим работы, обеспечивать возможность ввода уставок (времена, уровни), вывод и сброс сообщений об аварии.

Ход работы

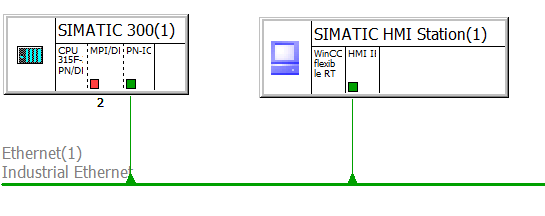

Для создания интерфейса работы оператора необходимо подключить к ПЛК HMI-станцию. SIMATIC 300 (ПЛК) подключён к SIMATIC HMI Station через протокол Industrial Ethernet, что показано на рисунке 1. Зеленая линия указывает на активное сетевое соединение. Система использует WinCC Flexible RT для визуализации на HMI.

Рисунок 1 — Подключение HMI панели и ПЛК

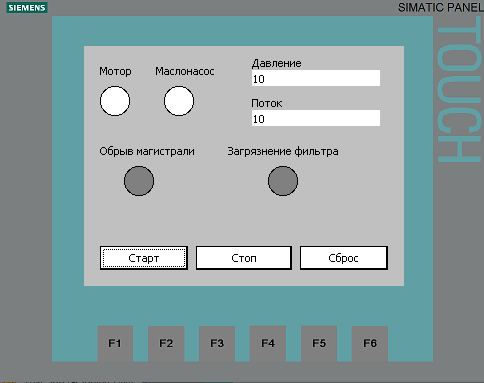

На рисунке 2 приведено созданное в пакете WinCC Flexible RT окно интерфейса оператора, в котором показан штатный режим работы системы. При этом белым цветом выделены индикаторы штатного запуска главного мотора и маслонасоса, рядом с которыми показаны окна датчиков давления и потока. В штатном режиме работы индикаторы обрыва магистрали и загрязнения фильтра выделены серым цветом, что означает их несрабатывание.

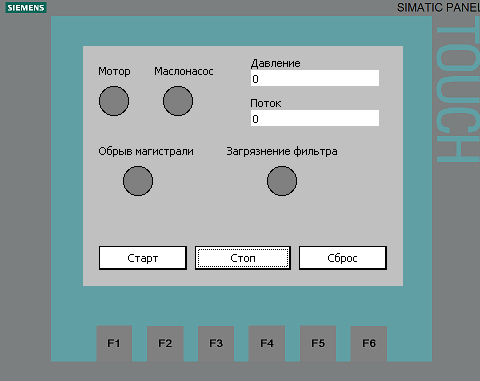

На рисунке 3 приведено окно интерфейса при штатном останове системы при нажатом состоянии кнопки «Стоп». Видно, что все индикаторы отключены, а датчики показывают нулевые значения.

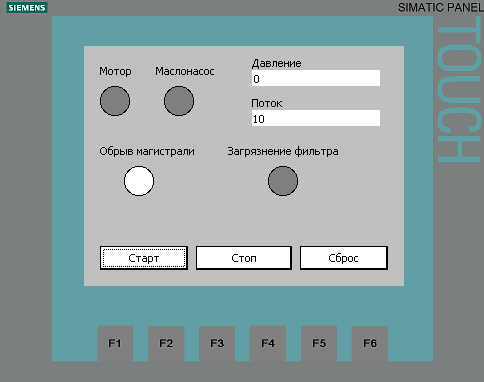

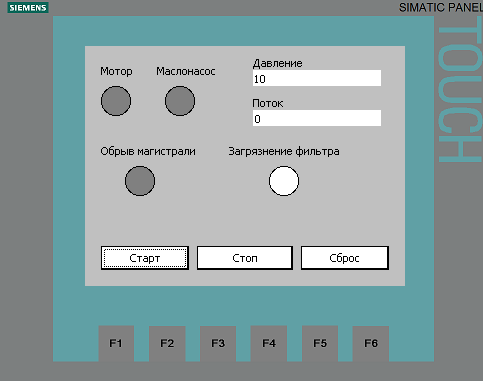

На рисунке 4 приведено окно оператора при обрыве магистрали. Датчик давления показывает нулевое значение, при этом соответствующий датчик активен. На рисунке 5 аналогично приведено окно оператора при загрязнении фильтра.

Рисунок 2 — Штатный режим работы системы

Рисунок 3 — Штатный режим работы системы

Рисунок 4 — Штатный режим работы системы

Рисунок 5 — Штатный режим работы системы

Выводы

В ходе выполнения лабораторной работы была разработана и реализована система визуализации для панели оператора SIMATIC HMI с использованием программного пакета WinCC Flexible RT. Система обеспечивает мониторинг и управление режимами работы оборудования, а также индикацию аварийных ситуаций.

Создан интерфейс оператора, отображающий штатный режим работы с индикацией запуска главного мотора и маслонасоса, показания датчиков давления и потока, аварийные ситуации при обрыве магистрали и загрязнении фильтра, а также реализованы элементы управления «Старт», «Стоп» и «Сброс» для управления системой.
