По лабораторной работе №4

по дисциплине «Электроприводные системы подвижных объектов» Тема: РЕАЛИЗАЦИЯ ИНТЕРФЕЙСА ПОЛЬЗОВАТЕЛЯ

Вариант 1

Студенты гр. 9491	\	Васянин Д.К. Коробов А.В.
Преподаватель		Вейнмейстер А.В.

Санкт-Петербург 2024

Цель работы: Создание проекта визуализации для панели оператора, связанного с проектом ПЛК. Система визуализации на панели оператора или на ПК должна отображать мнемосхему, режим работы, обеспечивать возможность ввода уставок (времена, уровни), вывод и сброс сообщений об аварии. В отчёте приводятся экраны системы визуализации, описание принципа связи проектов, используемые функции и переменные.

Ход работы

Для того, чтобы организовать визуализацию, добавим в текущий проект панель комбинацией ПКМ Insert New Object → Simatic HMI Station. Далее необходимо во вкладке Configure Network соединить ПЛК и HMI-панель по сети Ethernet (см. рис. 1).

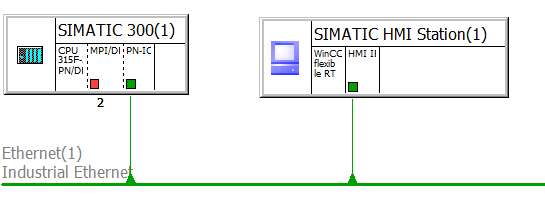

Рисунок 1 – Конфигурация сети

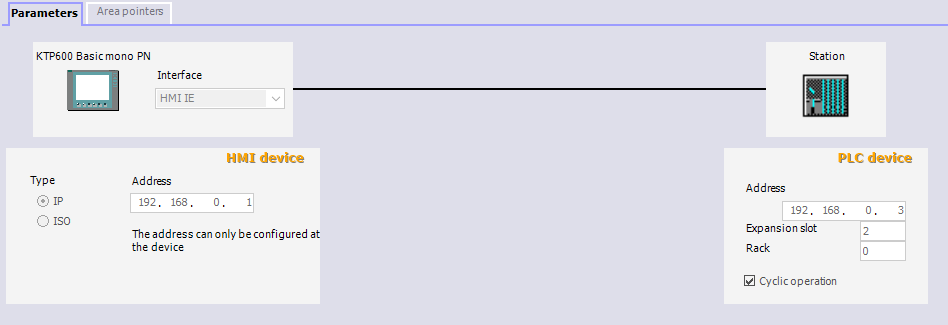

Рисунок 2 – Connections

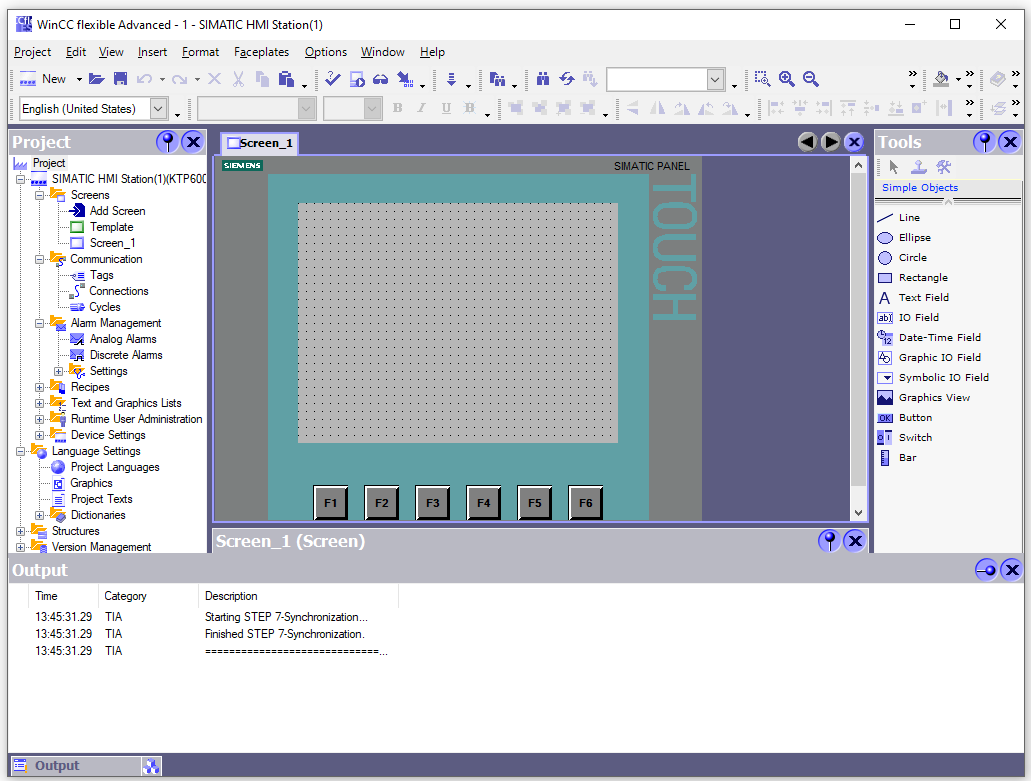

Рисунок 3 – окно HMI проекта

Для работы панели необходимо связать все объекты визуализации с тегами, также необходимо изменить код программы, каждой входной переменной (I0.X) поставлена в параллель фиктивная переменная (M4.X).

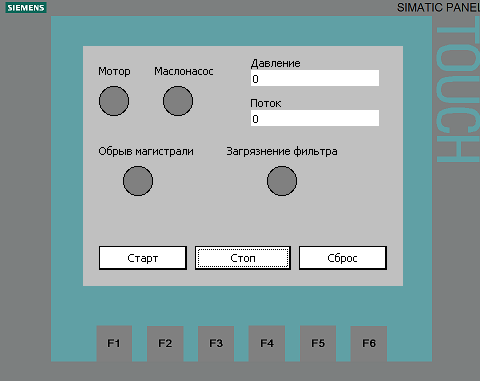

Рисунок 4 – HMI Panel

Пример работы

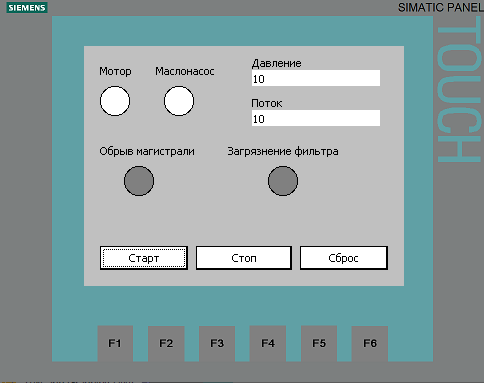

Рисунок 5 – Пример работы (штатный запуск)

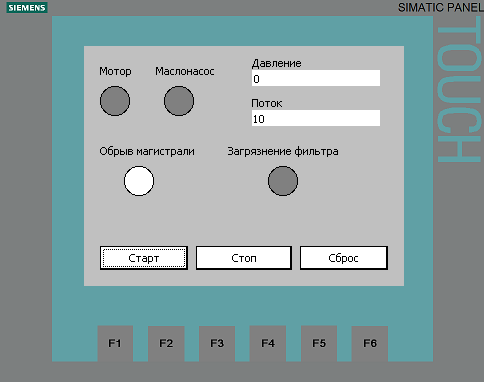

Рисунок 6 – Пример работы (авария по потоку)

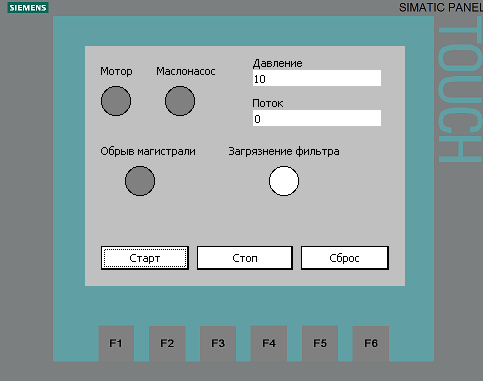

Рисунок 7 – Пример работы (авария по давлению)

Выводы. В результате выполнения лабораторной работы был создан проект визуализации для панели оператора.
