Федеральное государственное автономное образовательное учреждение высшего образования
«Санкт-Петербургский государственный электротехнический университет «ЛЭТИ» им. В.И. Ульянова (Ленина)»
Акустическая эффективность звукоизолирующего ограждения
Акустическое проектирование электроэнергетического оборудования
ХХХХХХХХ
распространения
шума
Классификация звукоизолирующих конструкций
Одностенные – без промежуточной среды
Двухстенные – с промежуточной средой

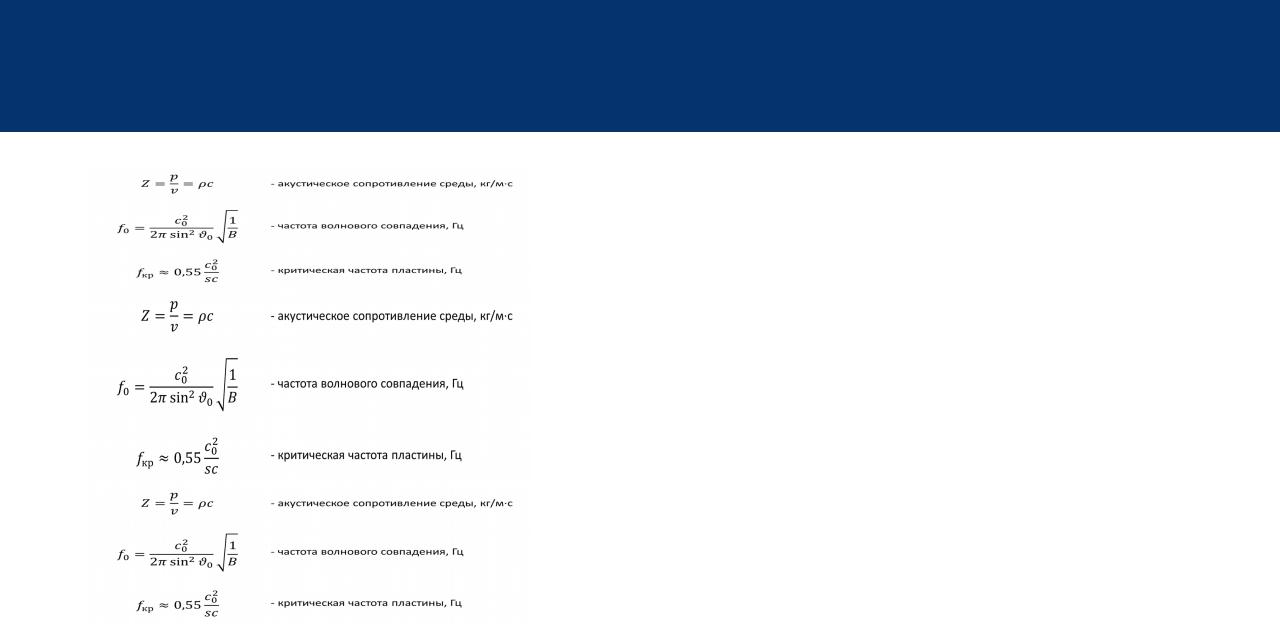

Критическая частота
-акустическое сопротивление среды, кг/м∙с
-частота волнового совпадения, Гц
-критическая частота пластины, Гц
Изгибная звуковая волна
а) деформация стержня
б) деформация пластины

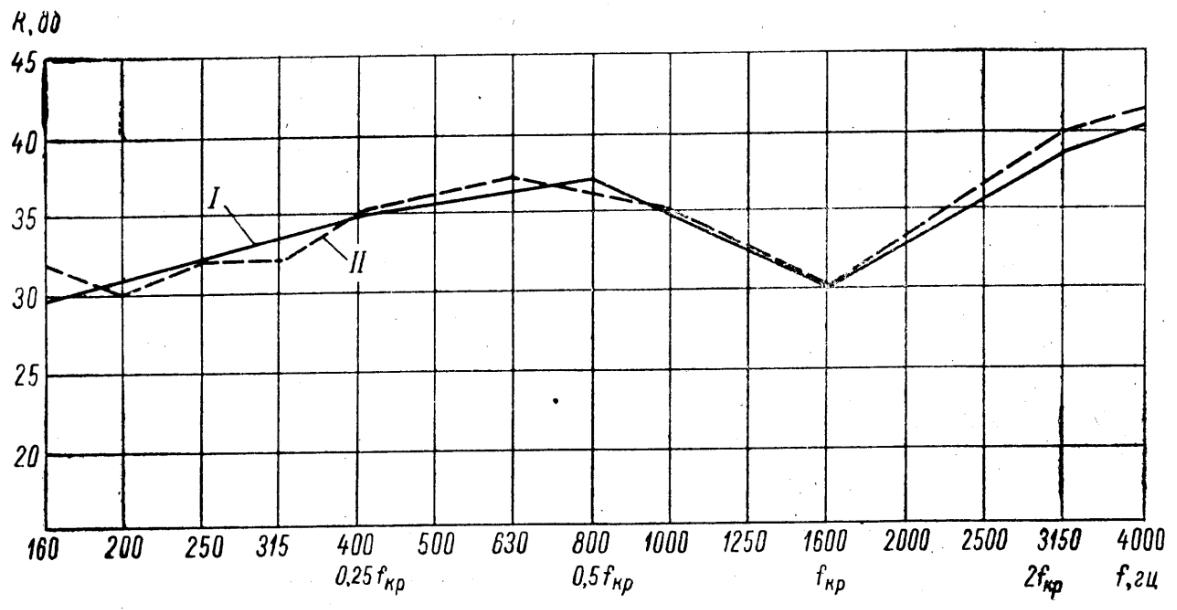

Расчетная кривая звукоизоляции

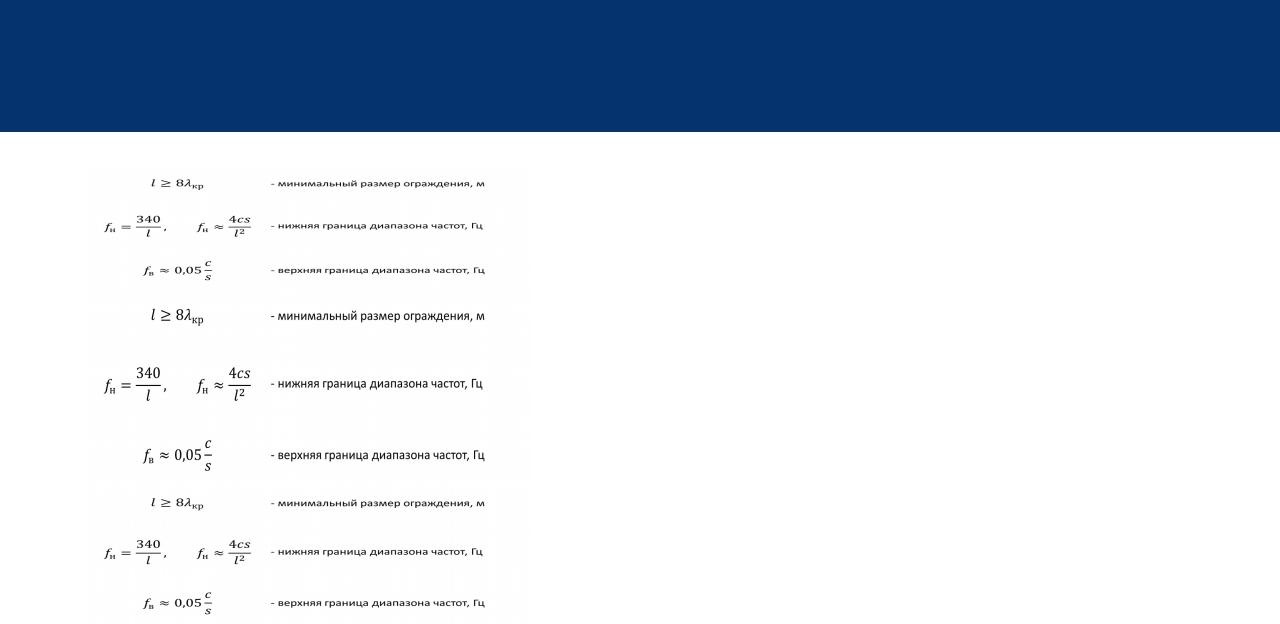

-минимальный размер ограждения, м
-нижняя граница диапазона частот, Гц
-верхняя граница диапазона частот, Гц
Расчетная кривая звукоизоляции
Расчетная кривая звукоизоляции
Звукоизоляция на частотах, дБ
Материал |
, кг/м3 |
Сталь |
7800 |
35 |
37 |
30 |
39 |
|
|
|
|
|
|
Титан |
4500 |
31 |
33 |
26 |
35 |
|
|
|
|
|
|
Алюминиевомагниевые сплавы |
2800 |
28 |
31 |
22 |
30 |
|
|
|
|
|
|
Стеклопластик |
1700 |
28 |
31 |
28 |
33 |
|
|
|
|
|
|
Фанера |
800 |
26 |
28 |
25 |
30 |
