Отчёт по лабораторной работе №3
Исследование эффективности и качества искусственного освещения
по дисциплине «Безопасность жизнедеятельности»
Выполнили:
Студенты гр. 712-2
Подгруппа №3 ___________ Г.С. Баженов
___________ С.А. Береснев
___________ Л.С. Болтушкин
___________ И.А. Перов
___________ В.Д. Маркушин
___________ А.В. Туранов __________
Проверил:
доцент каф. РЭТЭМ, кандидат биологических наук
_______ __________ Т.А. Сошникова
__________
Введение
Цель работы: изучение принципов оценки освещения производственных помещений, количественных и качественных характеристик источников искусственного освещения, оценка влияния типа светильника и цветовой отделки интерьера помещения на освещённость и коэффициент использования светового потока. Знакомство с различными приборами для измерения характеристик источников света.
Задачи на работу:
– измерить освещённость, создаваемую различными источниками света, внутри макета производственного помещения;
– вращая ручку «Частота», регулирующую скорость вращения лопастей вентилятора, пронаблюдать стробоскопический эффект.
– сравнить полученные значения с нормируемыми;
– по измеренным значениям освещённости определить среднее значение освещённости Еср;
– вычислить среднее значение фактического светового потока Fфакт;
– вычислить коэффициент использования осветительной установки η;
– измерить и сравнить коэффициенты пульсаций освещённости в учебной аудитории, создаваемых различными источниками света;
– оценить зависимость коэффициента пульсаций освещённости от способа подключения ламп к фазам трехфазной сети;
Ход выполнения работы
Описание лабораторной установки
Для выполнения лабораторной работы использовалась установка, состоящая из макета производственного помещения, оборудованного различными источниками искусственного освещения в аудитории 416/1 главного корпуса ТУСУР, а также люксметра-пульсметра для измерения значений освещённости и коэффициента её пульсаций. Макет и люксметр-пульсаметр были установлены на лабораторном столе.

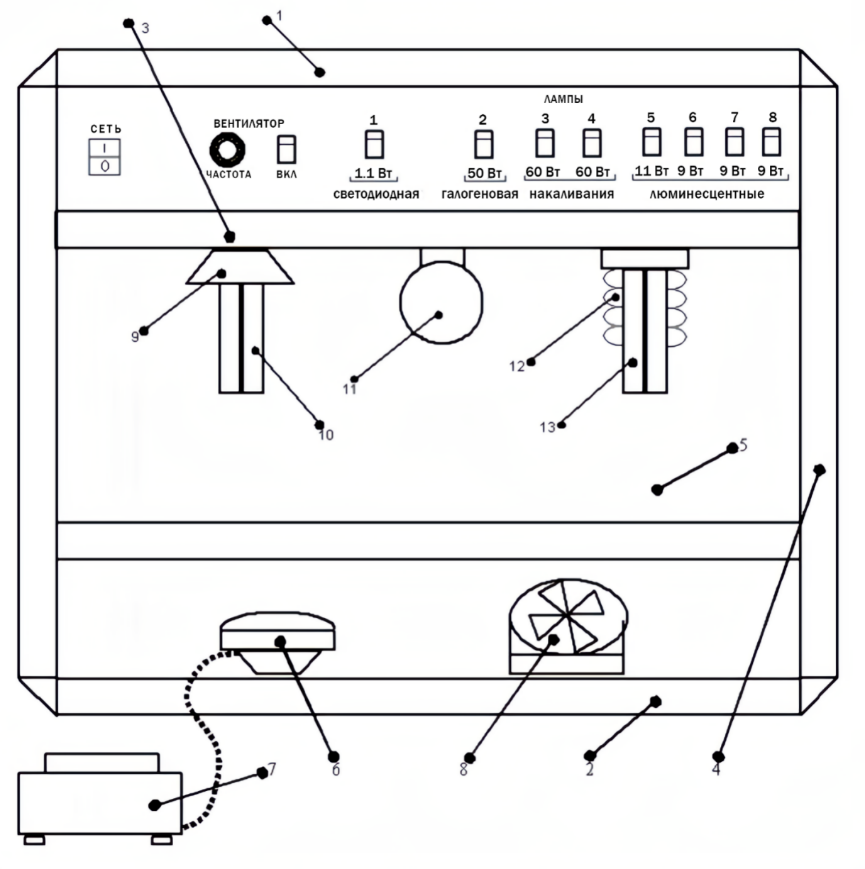

На рисунке 1.1 представлен внешний вид макета, который имеет каркас [1] из алюминиевого профиля, пол [2], потолок [3], боковые стенки [4], заднюю и переднюю стенки [5]. Задняя и боковые стенки являются съёмными и могут устанавливаться любой из двух сторон внутрь макета помещения, фиксируясь в проёмах каркаса с помощью магнитных лент. Одна сторона стенок окрашена в светлый тон, другая в тёмный тон. Передняя стенка [5] жёстко вмонтирована в каркас и выполнена из прозрачного стекла. В передней нижней части каркаса [1] предусмотрено окно для установки измерительной головки [6] люксметра-пульсметра [7] внутрь каркаса. На уровне пола [2] размещён вентилятор [8] для наблюдения стробоскопического эффекта и охлаждения ламп в процессе работы. На потолке [3] размещены 8 патронов, в которых установлены светодиодная лампа [9], три люминесцентные лампы на 9 Вт [10], [13] и сзади люминесцентной лампы на 11 Вт [12], галогенная лампа позади люминесцентной лампы [10] и две лампы накаливания [11]. Расположение ламп отмечено на полу [2] их схематическим изображением и цифрами, соответствующими номерам ламп на лицевой панели макета.
На передней панели каркаса расположены органы управления и контроля, в том числе: переключатель для включения вентилятора, ручка регулирования частоты вращения вентилятора, переключатели (1−8) для включения ламп. Электропитание ламп накаливания и люминесцентных ламп осуществляется от разных фаз. Схема позволяет включать отдельно каждую лампу с помощью соответствующих переключателей, расположенных на передней панели каркаса.
Рисунок 1.1 – Внешний вид лабораторного стенда
Были сняты показатели с помощью люксметра-пульсометра в пяти разных точках (рисунок 1.2) по три раза для наибольшей точности. При этом, фон макета производственного помещения был установлен сначала темной стороной внутрь, а затем светлой. Все измерения и вычисления приведены в таблице 1.
Рисунок 1.2 – Схема точек
