Введение

Целью работы является освоение методик измерения ключевых параметров, характеризующих микроклимат в производственных помещениях, а также получение практических навыков исследования микроклимата и его оптимизации.

Основные задачи работы включают:

- Проведение замера температуры воздуха в рабочей зоне;

- Снятие показаний с сухого и влажного термометров;

- Определение атмосферного давления внутри помещения;

- Вычисление относительной влажности воздуха с использованием расчетного метода;

- Определение относительной влажности воздуха по номограмме;

- Определение относительной влажности воздуха посредством психрометрической таблицы;

- Расчет изменения теплового содержания человека при заданной температуре в рабочей зоне;

- Оценка работоспособности человека на основании расчета изменения теплового содержания;

- Сопоставление полученных результатов с установленными нормативными требованиями.

ХОД ВЫПОЛНЕНИЯ РАБОТЫ

1. Сбор данных с приборов

Лабораторная работа выполнялась в аудитории 416/1 главного корпуса ТУСУР, при выполнении лабораторной работы использовались следующие приборы:

- Барометр;

- Дистанционный термометр модели DT-8829;

- Психрометрический гигрометр типа ВИТ-1.

С помощью указанных приборов была произведена оценка температуры рабочей зоны. Данные дистанционного термометра DT-8829, снятые в различных точках рабочей зоны, зафиксированы в таблице 1.1.

Таблица 1.1 - Показатели замеров, выполненных дистанционным термометром DT-8829.

tрз1, °C	tрз2, °C	tрз3, °C	tрз4, °C	tрз, °C
24,4	24,6	24,9	25,2	24,725

Помимо этого, были произведены замеры показаний сухого и влажного термометров на гигрометре, а также определено атмосферное давление в помещении. Используя методические материалы, была рассчитана упругость насыщенных водяных паров по показаниям сухого и влажного термометров. Все полученные значения внесены в таблицу 1.2.

Таблица 1.2 – Основные параметры рабочей зоны

tрз, °C	tc, °C	tвл, °C	Р, мм.рт.ст.	Fс, мм.рт.ст.	Fвл, мм.рт.ст.
24,725	23,8	22,2	753	22.377	19.824

Абсолютная влажность Ф была определена по формуле:

(1.2)

где – психрометрический коэффициент (при определении в помещении равен 0,0011).

Для определения относительной влажности воздуха расчетным методом была использована формула:

, (1.1)

где Ф – абсолютная влажность воздуха.

Чтобы определить относительную влажность воздуха, использовалась номограмма, представленная на рисунке 1.1. Точка пересечения значений температур влажного и сухого термометров позволила установить уровень относительной влажности воздуха. Температуры сухого термометра обозначались касательными линиями, а влажного — горизонтальными. Итоговый показатель относительной влажности составил 81%.

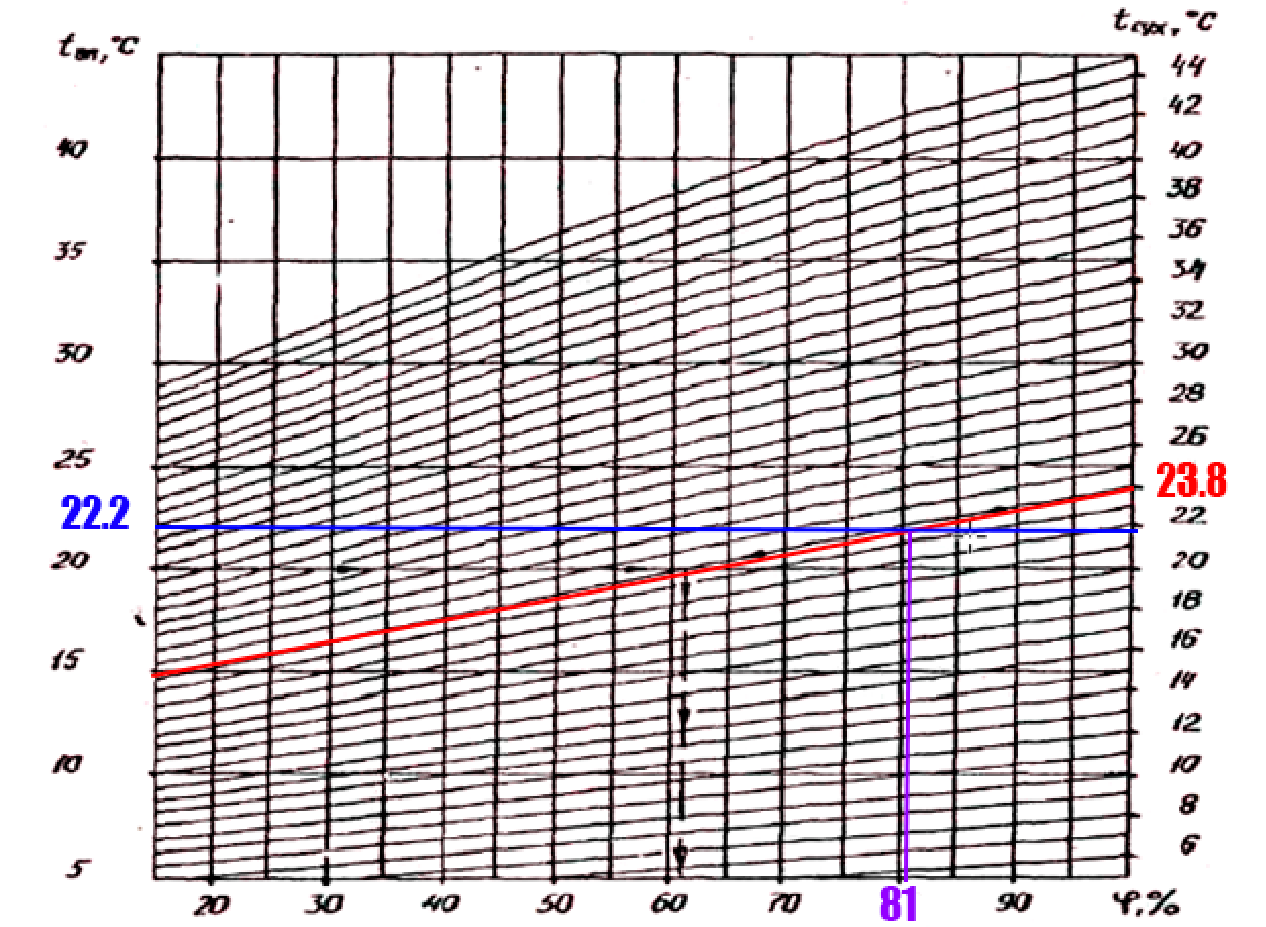

Рисунок Ошибка: источник перекрёстной ссылки не найден.1 – Номограмма для определения относительной влажности

Третье значение относительной влажности было получено по психометрической таблице, представленной в методических материалах.

Все полученные значения были занесены в таблицу 1.3 для сравнения.

Таблица 1.3 – Относительная влажность воздуха

, %	, %	, %
83	81	84

Полученные результаты оказались весьма близкими друг к другу, незначительные расхождения обусловлены наличием погрешностей.

Дальнейшим этапом стало определение изменения теплового состояния человека при установленной температуре рабочей зоны. Необходимые данные были взяты из методического пособия и отражены в таблице 1.4 для диапазона температур рабочей зоны от 24,4 до 25,2 °C.

Таблица 1.4 – Изменение теплосодержания человека

Теплоощущения	, °C	, °C	К	C, кДж/(кг ºС)
Тепло	34	37,2	0,8	3,48

Для этого было посчитано теплосодержание в организме Q по следующей формуле:

, (1.3)

где C – удельная теплоемкость тканей организма, кДж/(кг ºС);

K – коэффициент смешивания температуры тела, ºС;

t_т – температура тела, ºС;

t_к – средневзвешенная температура кожи, ºС.

Изменение теплосодержания ΔQ в кДж/кг определяем по формуле

(1.4)

где Q_о – оптимальное теплосодержание организма человека, 121,5 кДж/кг.

При помощи расчетного значения теплосодержания и графика, представленного на рисунке 1.2, была определена работоспособность человека в процентном соотношении.

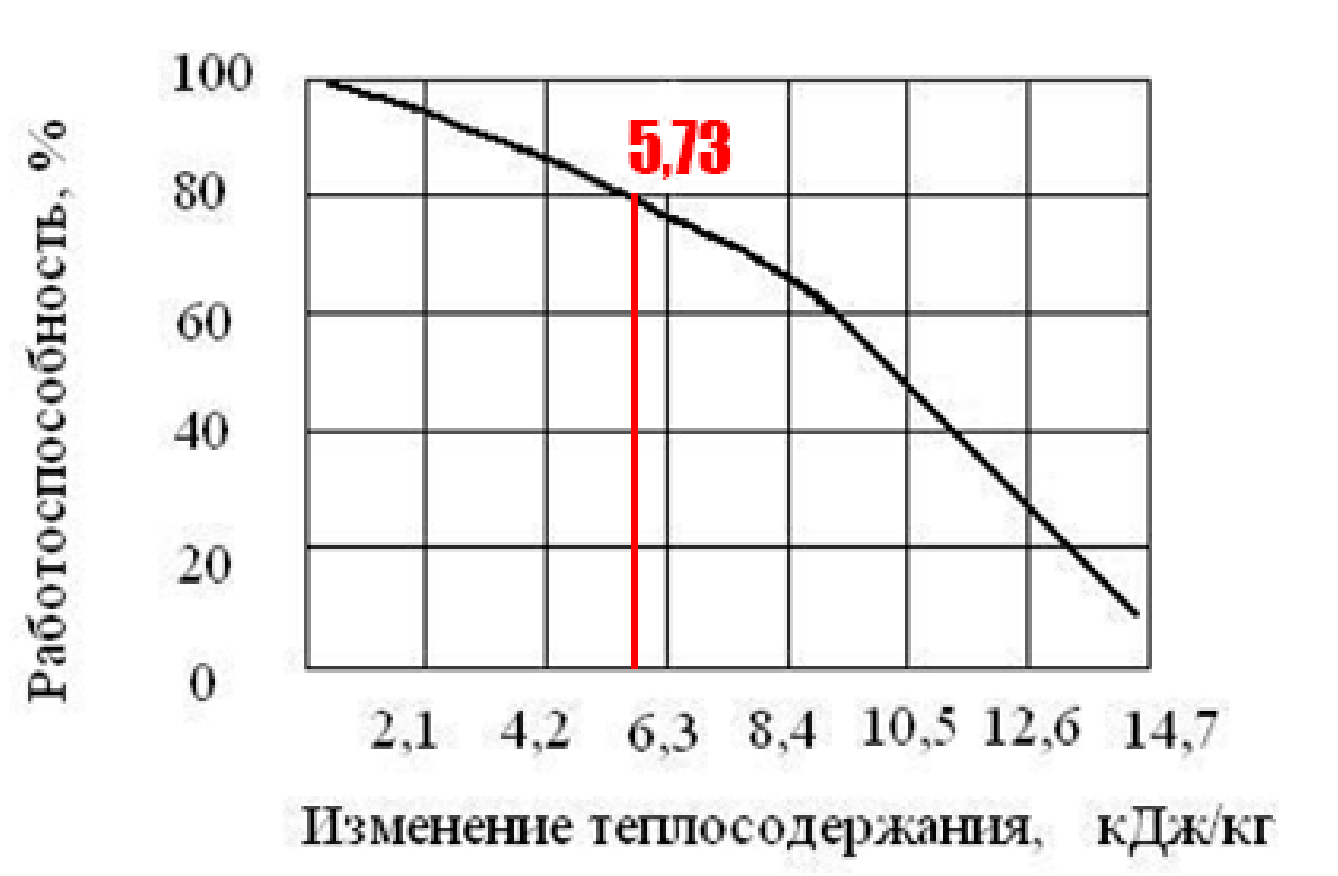

Рисунок Ошибка: источник перекрёстной ссылки не найден.2 – График зависимости работоспособности от теплосодержания

Согласно графику, работоспособность в исследуемой рабочей зоне составляет 80%.

Категория тяжести выполняемой работы в помещении соответствует категории Iб, а период года классифицируется как холодный, учитывая, что средняя суточная температура наружного воздуха составляет менее 10°C. Рабочая зона относится к постоянным рабочим местам, где сотрудник проводит более двух часов подряд.

Теперь сравним полученные данные с нормативными показателями температуры и относительной влажности:

- Температура: среднее значение составило 24,725°C, что укладывается в допустимый диапазон 20-24°C;

- Относительная влажность: зафиксированное значение равно 83%, тогда как допустимое значение составляет 75%.

Температура в помещении, несмотря на небольшую погрешность, остается в рамках допустимого диапазона. Однако влажность воздуха несколько повышена. Тем не менее, эти условия не оказывают существенного влияния на работоспособность сотрудников в рабочей зоне. Чтобы снизить влажность, рекомендуется проводить регулярное проветривание помещения, использовать системы принудительной вентиляции и установить осушители воздуха.

ВЫВОДЫ

В процессе выполнения лабораторной работы были изучены ключевые параметры микроклимата производственного помещения, такие как температура, относительная влажность воздуха и их влияние на работоспособность человека. С применением барометра, дистанционного термометра и гигрометра установлено, что средняя температура в рабочей зоне составила 24,725°C, что соответствует допустимым нормам (20–24°C) для холодного сезона. Вместе с тем, относительная влажность воздуха (83%) немного превышает допустимые пределы (75%), что может привести к ухудшению условий труда. Для снижения уровня влажности рекомендуются регулярные проветривания, использование принудительной вентиляции либо установка осушителей воздуха.

Относительная влажность была определена тремя способами: расчетным методом (83%), с помощью номограммы (81%) и по психрометрической таблице (84%). Небольшие расхождения между результатами связаны с возможными погрешностями измерений, однако все методы подтвердили превышение нормальных уровней влажности.
