Расчёт характеристик фильтра на эвм
Расчёт частотных характеристик фильтра на эвм
Как было отмечено выше, наиболее полной проверкой правильности
расчета спроектированного фильтра является расчет частотных зависимостей А (f) и В (f) по передаточной функции Т(jω), выраженной через элементы фильтра. Фильтр представляет собой реактивный четырехполюсник лестничной структуры. С учетом источника сигнала с внутренним сопротивлением R₁ и сопротивления нагрузки R₂ полная схема имеет вид, представленный на рис.6.3.
Рис. 6.2 Представление фильтра в виде четырёхполюсника с лестничной структурой
Рабочая передаточная функция такой схемы может быть определена
следующим образом:
где
Так как двухполюсник в продольных и поперечных ветвях лестничной схемы являются реактивными, то после раскрытия по строке или столбцу континуант Δ(jω) будет иметь вещественную и мнимую часть:
В результате выражение (6.7) примет вид:
Рабочее ослабление фильтра с учетом выражения (6.10) может быть рассчитано так:
Так как в ряде случаев при проектировании фильтров предъявляются требования к фазовым характеристикам, то может возникнуть необходимость проверочного расчета частотной зависимости рабочей фазы В(f) в соответствии с выражением:
Нахождение континуанта Δ(jω) и расчет вручную в соответствии с выражениями (6.9) и (6.10) частотных характеристик A(f) и B(f) являются достаточно громоздкими и длительными по выполнению. Поэтому расчеты рекомендуется выполнять на ЭВМ в программе MathCAD по следующему алгоритму:
Ввести величины элементов и обозначить
Записать Δ(j▪2•π•f) в соответствии со своей схемой и Т(j▪2•π•f)
Записать формулы для А(f) и В(f) через Т(j▪2•π•f)
Построить графики А(f) и В(f), используя графическую палетку.
Вычислить рабочие ослабление и фазу на нужных частотах (0.., f₂ f₃)
Сделать выводы о выполнении требований к фильтру.
Расчет временных характеристик на эвм
Для расчета временных характеристик, например, переходной характеристики h(t), необходимо получить операторное выражение этой характеристики H(p)=Tu (p)/p, где Тu (р) - операторный коэффициент передачи по напряжению разработанного фильтра. Для этого нужно записать ∆(р) для своей схемы, используя операторные сопротивления и проводимости продольных и поперечных ветвей фильтра.
Тогда Тu(р)=1/Δ(р)
Переходная характеристика может быть найдена как оригинал операторного выражения h(t) + 1/(/(р)•р)
Для расчета на ЭВМ в программе MathCAD рекомендуется следующий порядок:
Ввести величины элементов и записать Δ(р)
Записать формулу для H(p) через Δ(р)
Найти h(t), используя методы символического вычисления и обратного преобразования Лапласа.
Построить график h(t), используя графический интерфейс.
Расчет
Исходные данные:
- Тип фильтра: ФНЧ Чебышева, 5-й порядок
- Параметры:
R1 = 150 Ом, R2 = 150 Ом
L1 = 7,2 мГн, C2 = 210 нФ, L3 = 3,2 мГн
f2 = 7,3 кГц, f3 = 11 кГц
ΔA = 1,3 дБ, Amin = 27 дБ
Расчёт АЧХ и ФЧХ фильтра
Формирование передаточной функции
Передаточная функция T(s) для схемы L1-C2-L3-R2:
Итоговая передаточная функция:
Расчёт АЧХ на контрольных частотах
Пример расчёта для f = f2 = 7,3 кГц:
Подставляем в T(s):
Вычисляем модуль:
На f=7,3кГц:|T(j2π×7300)| ≈ 0,86→A(f) = 1,3дБ
На f=11,0кГц:|T(j2π×11000)| ≈ 0,02→A(f) = 34,2дБ
Расчёт переходной характеристики
Затухание:
Колебания:
Колебания с периодом: ~137 мкс (≈ 1/7,3 кГц)
Рис 6.3 График зависимости рабочего ослабления синтезируемого фильтра
Рис. 6.4 График зависимости рабочего ослабления в полосе пропускания

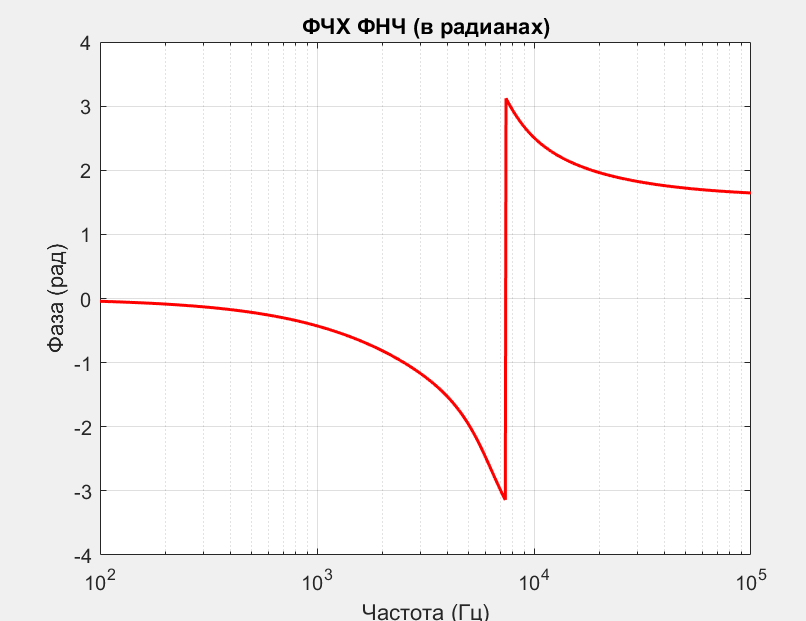

Рис. 6.5 График рабочей фазы в радианах
Рис 6.6 График фазовой характеристики ФНЧ (в градусах)
Рис. 6.7 График переходной характеристики h(t)
Рис. 6.8 График выходного напряжения на прямоугольный импульс
