Федеральное государственное бюджетное образовательное учреждение высшего образования Поволжский государственный университет телекоммуникаций и информатики

Кафедра Прикладная информатика

РАБОЧАЯ ТЕТРАДЬ

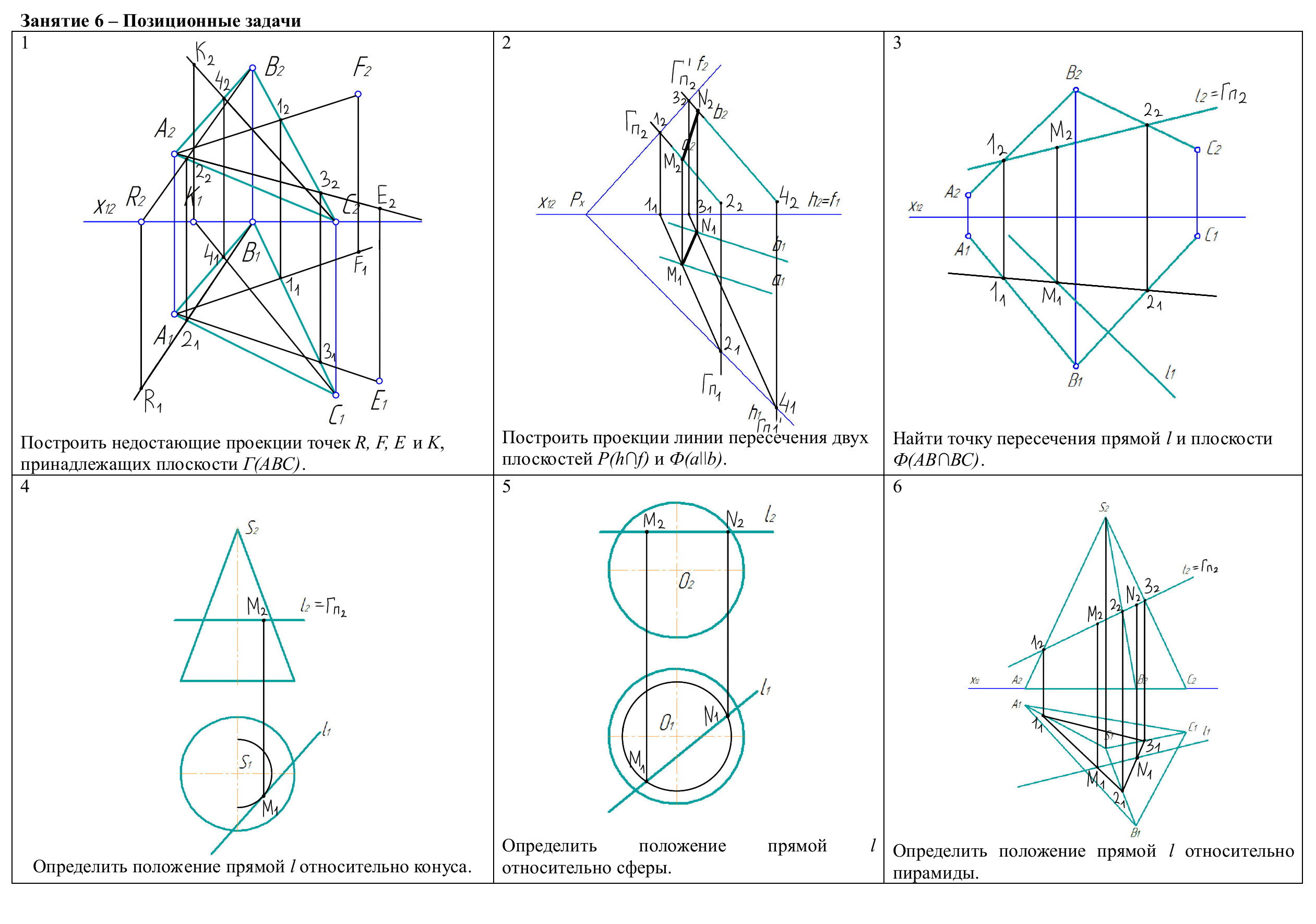

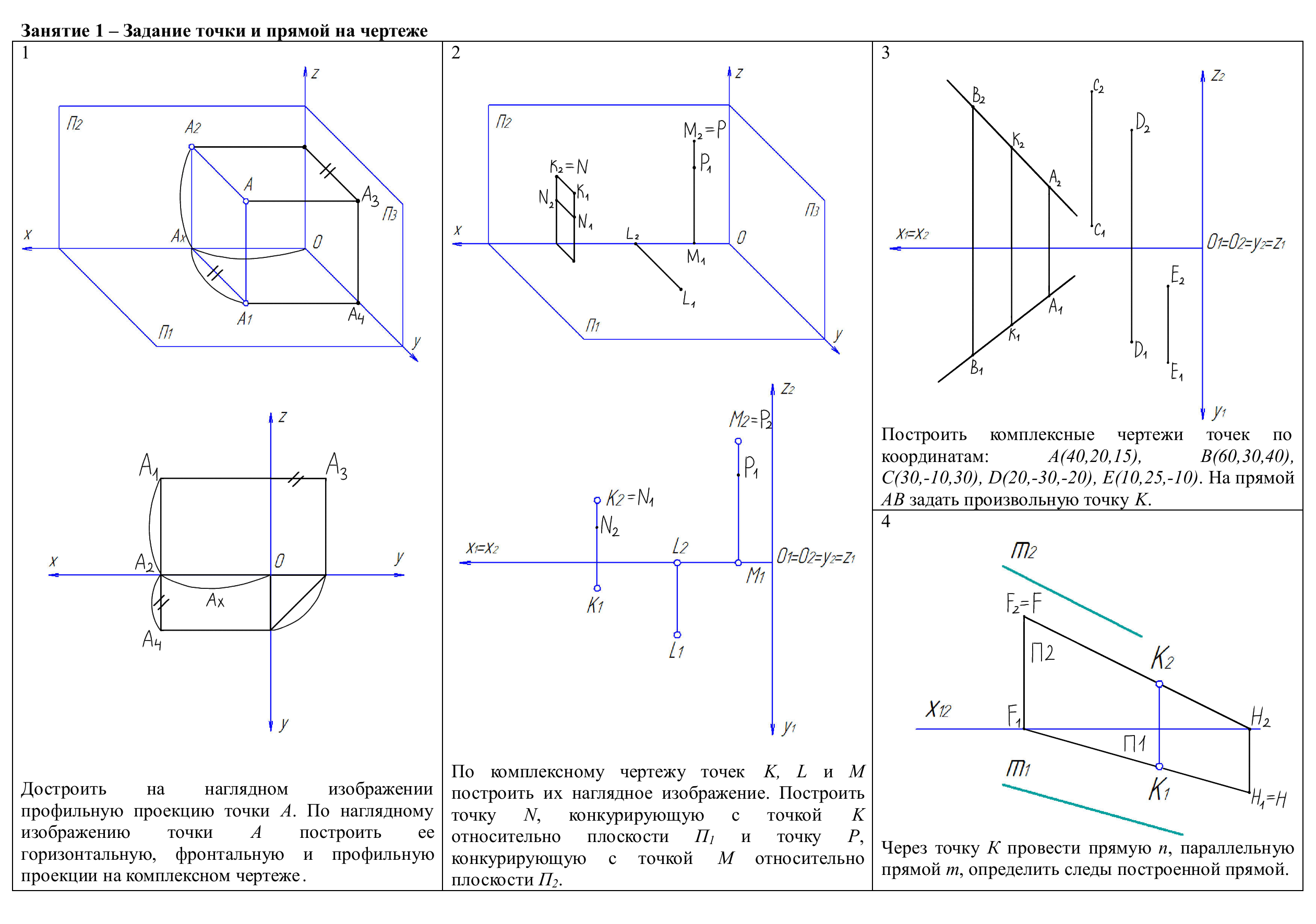

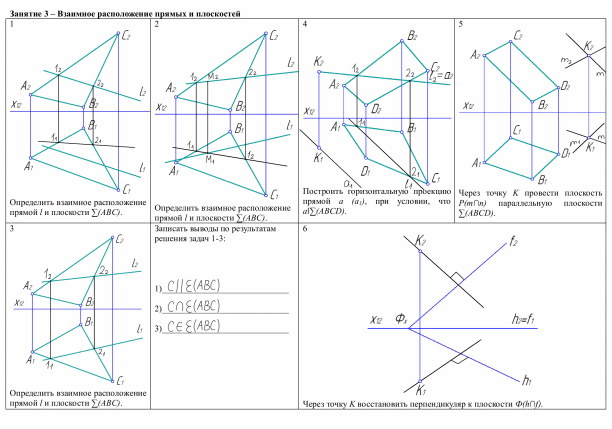

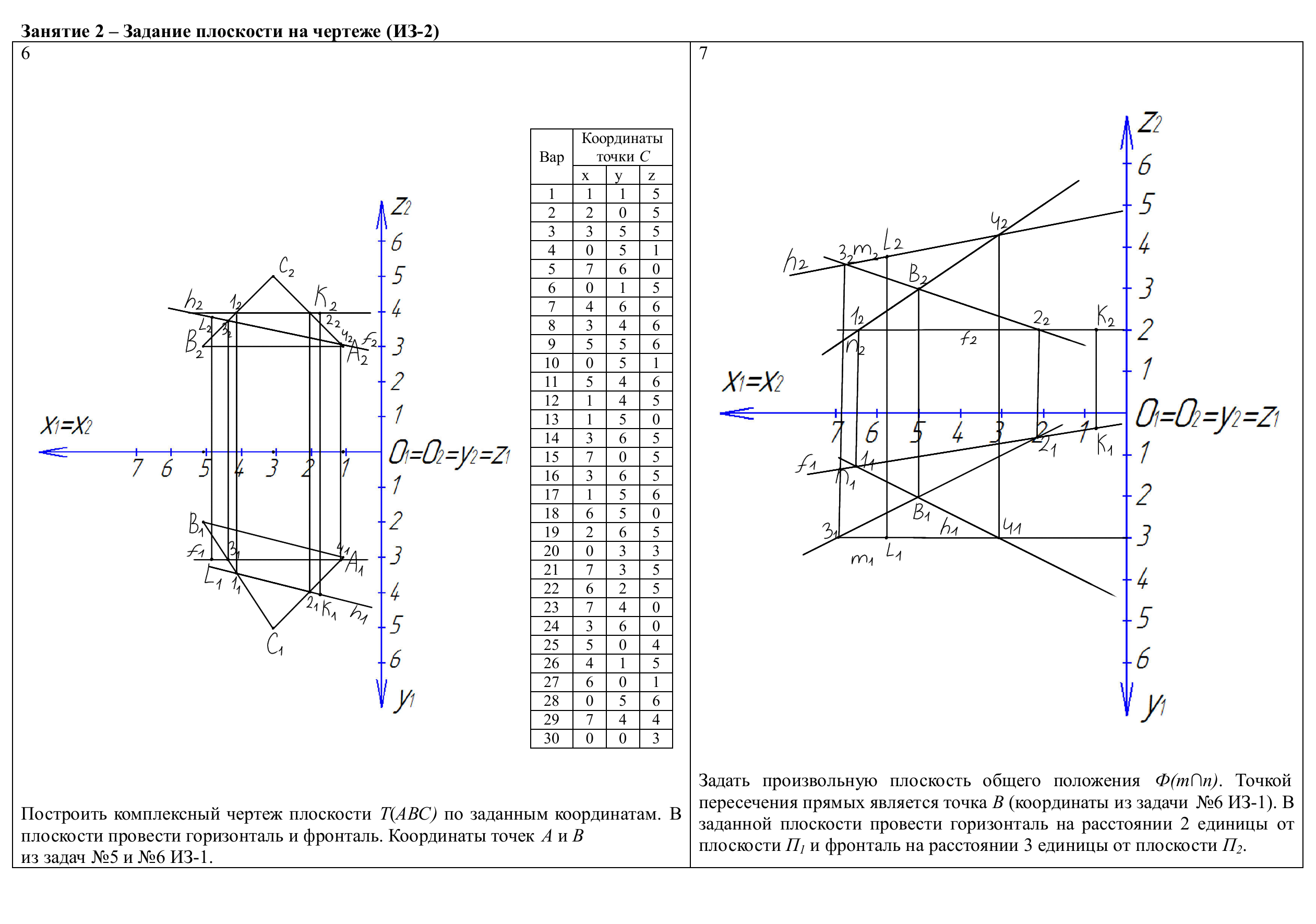

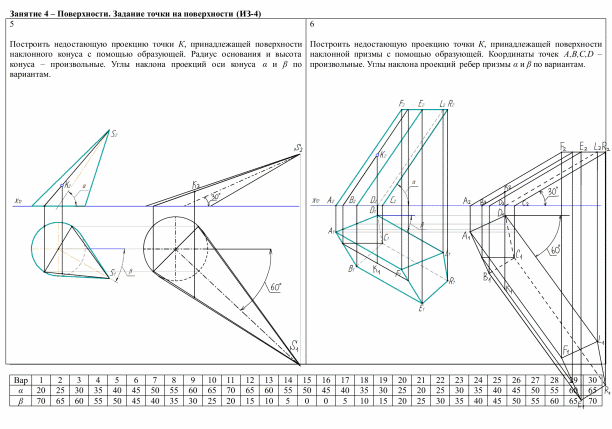

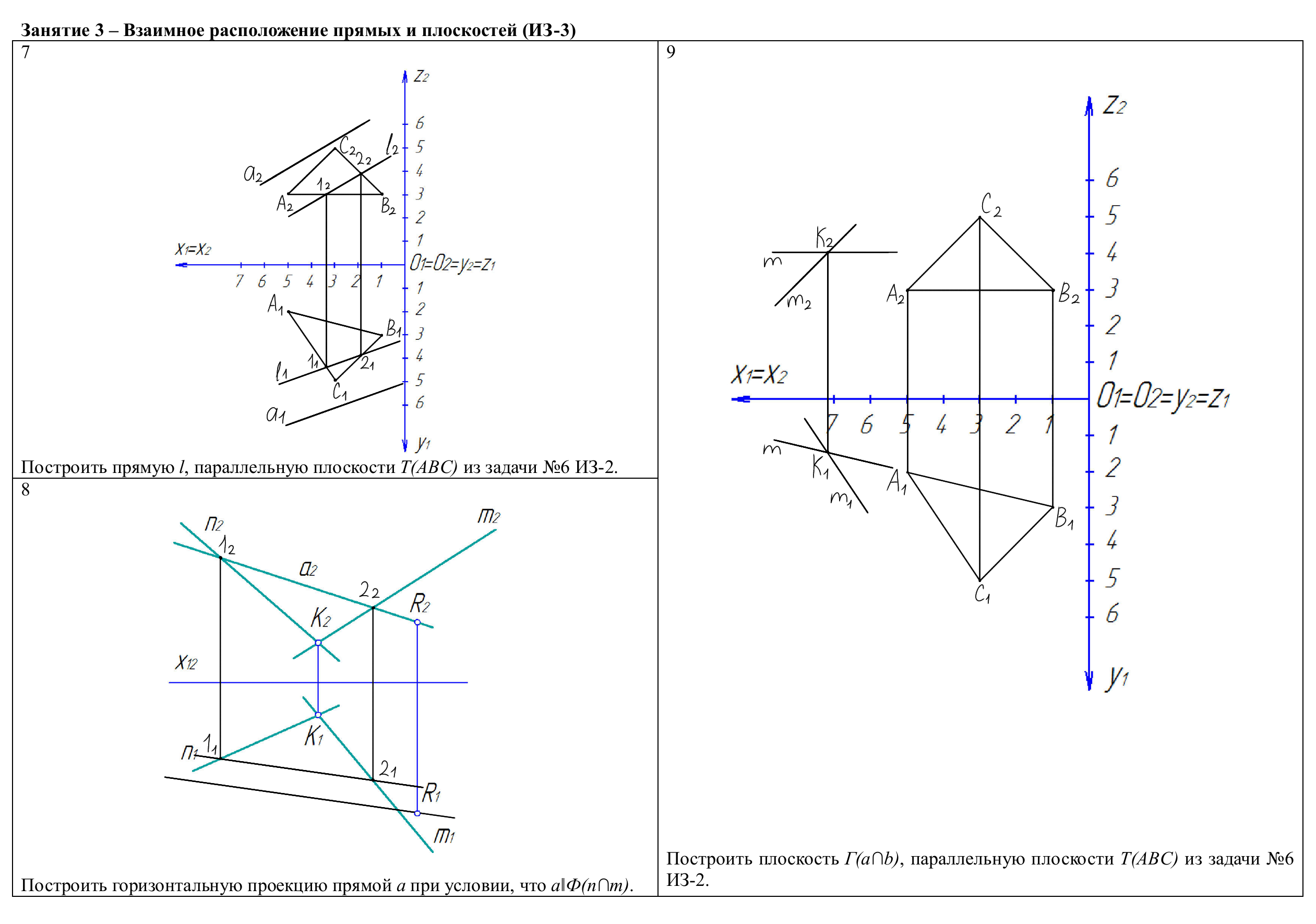

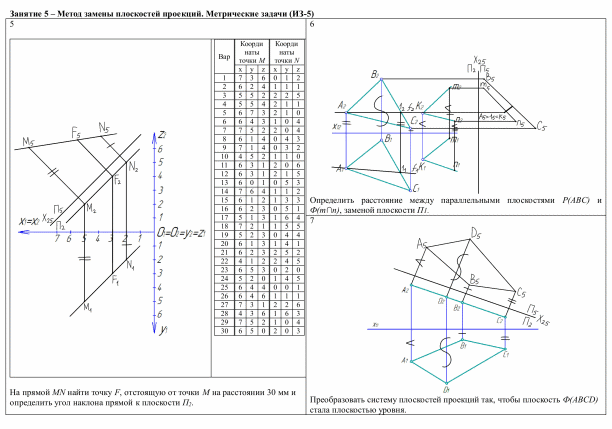

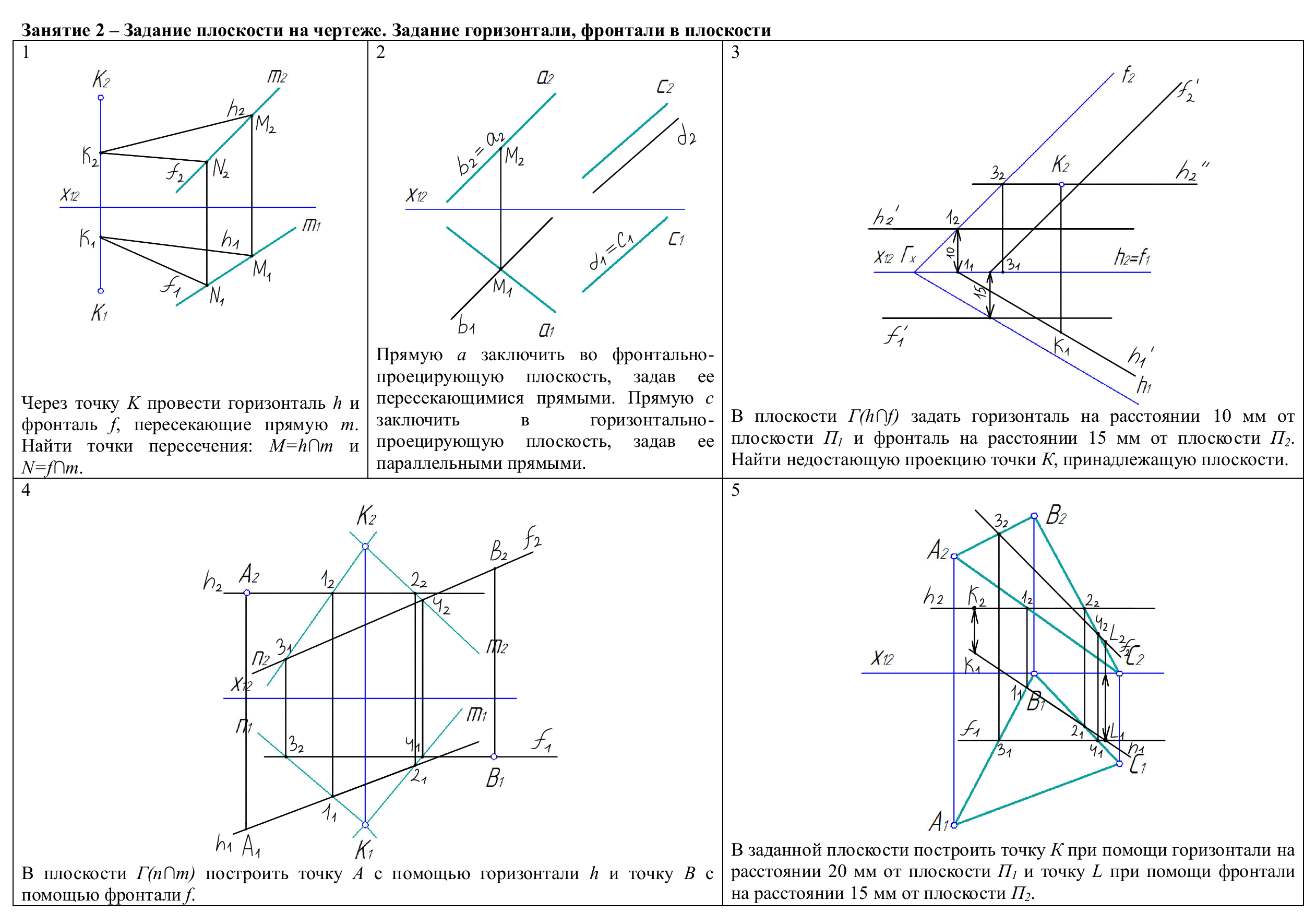

по дисциплине Инженерная и компьютерная графика

Студент_________________________________________

Группа

Вариант 3

Самара 2025

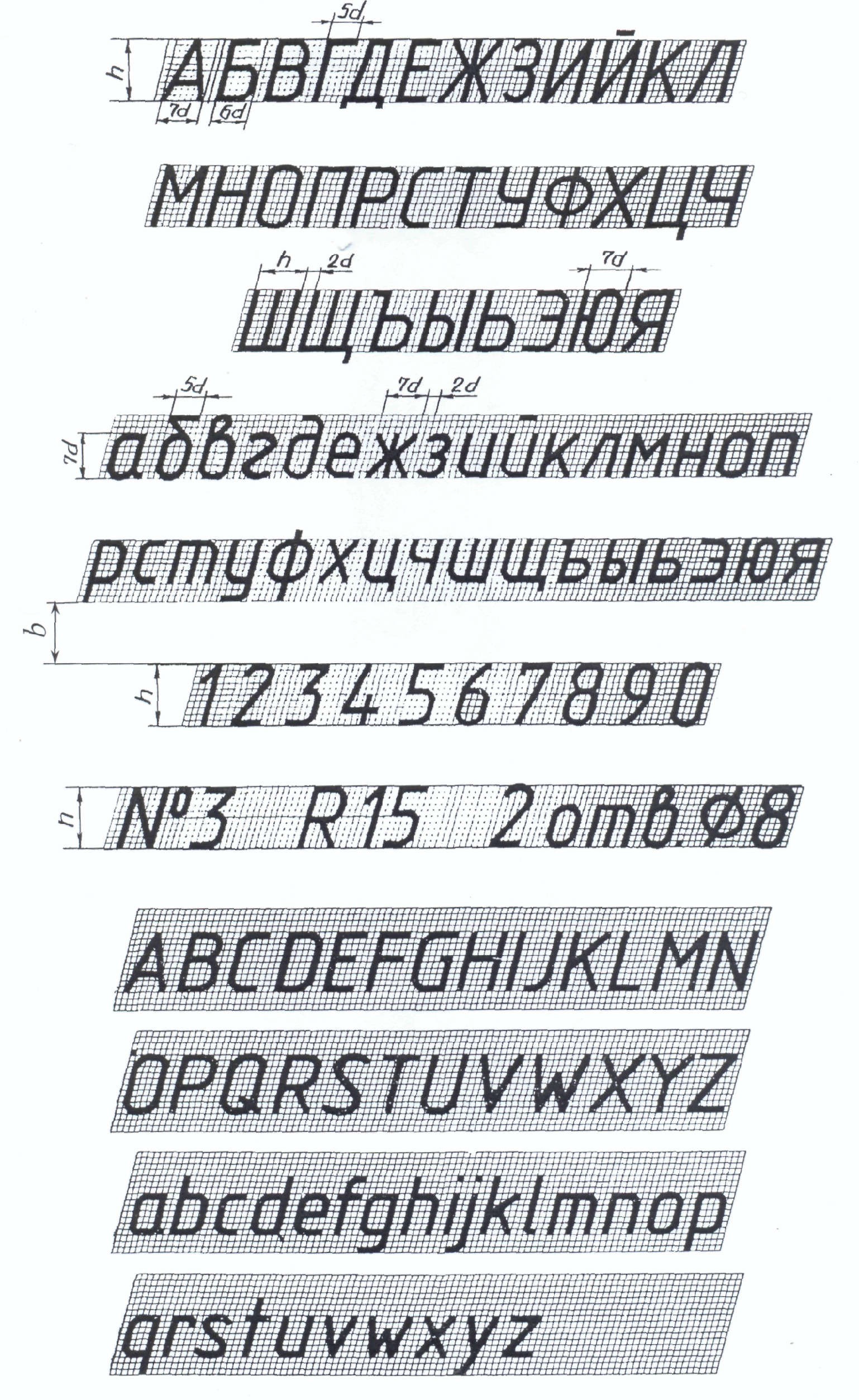

Написание букв и знаков по ГОСТ 2.304 «Шрифты чертежные» (тип Б с наклоном 75°)

Параметры шрифта	Обозначение	Размеры параметров в мм
Размер шрифта	h = 10d	2,5	3,5	5,0	7,0	10,0	14,0	20,0
Толщина линии шрифта	d= 1/10h	0,25	0,35	0,5	0,7	1,0	1,4	2,0
Расстояние между словами	e ≈ 6d	1,5	2,1	3,0	4,2	6,0	8,4	12,0
Расстояние между строками	b ≈ 7d	1,8	2,5	3,5	5,0	7,0	10.0	14,0
