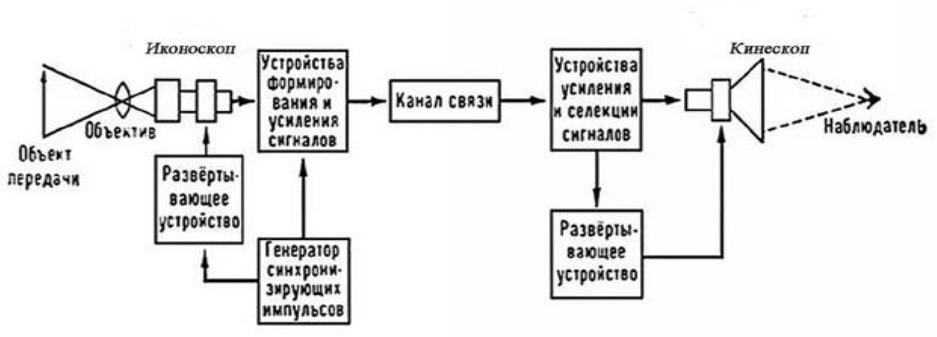

26 июня 1933 г. Зворыкин выступил на годичной конференции Американского общества радиоинженеров с докладом, в котором подвел итоги своей работы над передающей телевизионной трубкой и сообщил о разработке им с группой сотрудников полностью электронной ТВ-системы с чёткостью около 300 строк.

21

Устройство жидкокристаллического дисплея

Начало завершения эры иконоскопов и кинескопов было положено в 1968 г., когда Дж. Хейлмейер (США) создал дисплей на жидких кристаллах – Liquid Crystal Display (LCD), и начался переход от электронно-лучевых трубок к плоским экранам как в телевизорах, так и в компьютерах.

22

В 1969 г. Уиллардом Бойлом и Джорджем Смитом в лабораториях Белла (AT&T Bell Labs) был изобретен прибор с зарядовой связью (ПЗС) – специализированная аналоговая интегральная микросхема, состоящая из светочувствительных фотодиодов, выполненная на основе кремния. ПЗС-матрицы, выполняемые по технологиям микроэлектроники, вытеснили иконоскопы из передающих телевизионных и видеокамер. В 2009 г. создатели ПЗС-матрицы были награждены Нобелевской премией по физике.

23

Системы передачи цветного изображения

Трехкомпонентная модель цветовоспроизведения в цветном телевидении

Согласно трехцветной модели любой цвет изображения может быть воспроизведен в результате суммирования в определенных пропорциях трех основных цветов – красного, синего и зеленого. При этом необязательно, чтобы все составляющие цвета были абсолютно точно совмещены, достаточно только, чтобы они были размещены настолько близко друг к другу, чтобы глаз воспринимал эту «триаду» как одну точку (пиксель), либо воспроизводились последовательно, но достаточно быстро.

24

Распространение радиоволн

Европейский стандарт на спектр сигналов телевидения

Европейский, в том числе российский, стандарт разложения для передачи использует 625 строк, из которых видимых на экране 576.

Согласно этому стандарту передача видеосигналов осуществлялась с помощью амплитудной модуляции (АМ) с одной (верхней) боковой полосой частот (ОБП). Нижняя боковая полоса частот при этом частично подавлялась. Звуковой сигнал было решено передавать методом частотной модуляции несущей звука (fн.з), расположенной выше спектра видеосигнала. Этот метод передачи аналогового телевидения использовался до недавнего времени.

ВЕвропе были приняты французская телевизионная система кодирования телевизионного сигнала SEKAM и немецкая PAL. В странах Америки – NTSC.

ВСССР внедрение системы SECAM началось в 1967 г.

Новая эра в развитии ТВ-вещания наступила в 1994 г., когда создаются европейские

Мобильная сотовая связь

Связь называют мобильной, если источник информации либо ее получатель (или оба) в процессе обмена информацией перемещаются в пространстве.

Мобильная сотовая связь, возникнув как направление развития телефонии, вскоре объединила в себе практически все основные телекоммуникационные функции – телефонию, телеграфию, передачу данных и изображений.

В 1947 г. лаборатория Bell Laboratories (компания AT&T) впервые выступила с предложением создать мобильную систему связи на основе принципиально новой идеи, предложенной сотрудником этой лаборатории Д. Рингом.

Идея Д. Ринга сводилась к следующему: территория покрытия разбивается на небольшие участки (соты) радиусом 1–5 км, каждый из которых обслуживается собственным маломощным приемопередатчиком фиксированного радиуса действия. В соседних сотах используются различные частоты.

Пример распределения частот в сотах

26

Структура сотовой сети связи: БС – базовая станция; ЦКПС – центр коммутации подвижной связи; ТФОП – телефонная сеть общего пользования

Первая базовая станция (БС) для системы мобильной связи была установлена 3 апреля 1973 г. на вершине 50-этажного здания в Нью-Йорке. Она могла обслуживать не более 30 абонентов и соединяла их с наземными линиями связи.

Вэтот день глава подразделения мобильной связи фирмы Motorola Мартин Купер впервые позвонил по увесистому, но уже не автомобильному, а носимому прототипу сотового телефона весом около 1 кг, высотой 25 см при толщине около 5 см.

В1978 г. в Чикаго была открыта первая экспериментальная линия сотовой связи на 2 тыс. абонентов.

28

Основными стандартами аналоговой мобильной связи стали AMPS (Advanced Mobile Phone Service – усовершенствованная подвижная телефонная служба) (США,), TACS (Total Access Communications System - тотальная система доступа к связи) (Англия, Италия, Испания, Австрия, Ирландия, Япония) и NMT (Nordic Mobile Telephone – северный мобильный телефон) (страны Скандинавии и ряд других стран).

29

Поколение сотовой связи - это набор функциональных возможностей работы сети, а именно: регистрация абонента, установление вызова, передача информации между мобильным телефоном и базовой станцией по радиоканалу, процедура установления вызова между абонентами, шифрование, роуминг в других сетях, а также набор услуг, предоставляемых абоненту.

Второе поколение мобильной связи (2G)

В 1982 году CEPT (франц. Conférence européenne des administrations des postes et télécommunications - Европейская конференция почтовых и телекоммуникационных ведомств) сформировала рабочую группу, названную специальной группой по подвижной связи GSM (франц. Groupe Spécial Mobile) для изучения и разработки пан-Европейской наземной системы подвижной связи общего применения - второе поколение систем сотовой телефонии (2G). Название рабочей группы GSM также стало использоваться в качестве названия системы подвижной связи.

Первые мобильные сети второго поколения (2G) появились в 1991 году. Их основным отличием от сетей первого поколения стал цифровой способ передачи информации, благодаря чему появилась, любимая многими, услуга обмена короткими текстовыми сообщениями SMS (англ. Short Messaging Service).
