ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«ПОВОЛЖСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ И ИНФОРМАТИКИ»
КАФЕДРА ТЕХНОЛОГИИ БЕСПРОВОДНОЙ СВЯЗИ
Дисциплина «Введение в специальность»
Лекция 6
Устройство радиопередатчика и радиоприемника. Принципы звукового радиовещания и телевидения. Мобильная связь.
Доцент, к.т.н. Шантуров Евгений Михайлович
Самара 2025 г.
Устройство радиопередатчика и радиоприемника
Современный радиопередатчик состоит из следующих конструктивных частей:
•задающий генератор частоты (фиксированной или перестраиваемой) несущей волны;
•модулирующее устройство, изменяющее параметры излучаемой волны (амплитуду, частоту, фазу или несколько параметров одновременно) в соответствии с сигналом, который требуется передать (часто задающий генератор и модулятор выполняют в одном блоке — возбудитель);
•усилитель мощности, который увеличивает мощность сигнала возбудителя до требуемой за счёт внешнего источника энергии;
•устройство согласования, обеспечивающее максимально эффективную передачу мощности усилителя в антенну;
• |
антенна, обеспечивающая излучение сигнала. |
2 |
Для примера, передача звука может осуществляться с использованием частотной модуляции.
Процесс модуляции осуществляется с помощью различных электронных схем. Например, для частотной модуляции необходимо воздействовать на такие параметры задающего генератора, как емкость или индуктивность его колебательного контура. Если подать на переход база - эмиттер транзистора переменное напряжение низкой частоты, это вызовет изменение его емкости, с периодом поданной частоты. Соответственно,
произойдет частотная модуляция задающего генератора. |
3 |
|

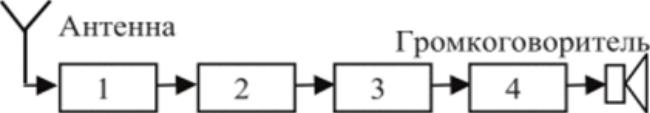

Устройство радиоприемника
1 - входная цепь, 2 - усилитель высокой частоты, 3 - детектор, 4 - усилитель низкой частоты
Первоочередной задачей радиоприема является выделение из этой массы сигнала определенной радиостанции. Входные цепи приемника содержат в себе селектор, на основе колебательного контура. Настроенный на определенную частоту он хорошо пропускает сигнал радиостанции, на этой частоте транслирующей.
Дальнейшим этапом идет усиление полученного радиочастотного сигнала и выделение (детектирование) из него полезной информационной составляющей. В зависимости от вида модуляции принимаемого сигнала применяются различные схемы амплитудных и частотных детекторов.
4
Детекторный приемник
Диод "обрезает" отрицательную составляющую радиосигнала. Затем, фильтрующая емкость производит выделение огибающей выпрямленного сигнала высокой частоты - получается сигнал низкой частоты.
В качестве колебательного контура можно использовать конденсатор переменной емкости (C1), от любого неисправного промышленного приемника и магнитную антенну от него же. Наушники - старинные головные телефоны ТОН-2.
5
Приемник прямого усиления
Без внешней антенны и заземления можно обойтись, модернизировав детекторный приемник - добавив к нему усилитель высокой частоты (УВЧ).
Для работы детектора достаточно напряжения усиленного сигнала, полученного с магнитной антенны. Добавив усилитель звуковой частоты (УЗЧ) и динамик, получим почти полноценный карманный транзисторный приемник, позволяющий прослушивать радиопередачи, без наушников.
Такое устройство называется - приемник прямого усиления.
6
Супергетеродин
Супергетеродин, приемник с преобразованием частоты - это наиболее распространённая схема. Она содержит в себе маломощный генератор колебаний промежуточной частоты -
гетеродин.
7
Самая распространённая схема частотного детектора - балансная, содержит в себе два контура, настроенных на несущую частоту с некоторым отклонением - слегка рассогласованными. Частота первого из них настраивается несколько выше, а второго - несколько ниже промежуточной частоты.
Модулированная промежуточная частота отклоняясь от своего среднего значения наводит колебания(может быть - звуковые) полезного сигнала выделяемые на резисторах
R1 и R2.
8
Приемник прямого преобразования
В этом приемнике полосовым фильтром выделяется группа частот, в которой присутствует входной сигнал, затем синхронным детектором осуществляется перенос спектра в область низких частот. Подавление частот соседних каналов в данной схеме может осуществить как полосовой фильтр на входе детектора, так и фильтр низкой частоты, расположенный на его выходе.
9
Принципы звукового радиовещания и телевидения
Звуковым вещанием (ЗВ) называют процесс циркулярной передачи разнообразной звуковой информации широкому кругу территориально рассредоточенных слушателей посредством специальной совокупности технических средств. Вещания, имея огромное общественно-политическое значение, как средство агитации и пропаганды также является средством, повышающим культурный и духовный уровень слушателей. Основной задачей художественного вещания является своевременное на высококачественном уровне доведение до слушателей программ звукового вещания.
10
