Домашний расчёт / Домашняя работа для лабы 12

ИСХОДНЫЕ ДАННЫЕ

№ в-та	КБВ		Направление смещения
19	0.25	0.16	к нагрузке

РАСЧЕТНАЯ ЧАСТЬ

1) С помощью круговой диаграммы полных сопротивлений по данным таблицы 1 рассчитать сопротивление нагрузки и соответствующее ему эквивалентные сопротивления при изменения положения сечения сопротивления от 0.05 до 0.5 с шагом 0.05 , где - длина волны в линии. Номер варианта в таблице 1 выбирается каждым студентом в соответствии с его номером в журнале группы. Под смещением понимается изменение положения узла в линии, нагруженной на неизвестное сопротивление нагрузки относительно местоположения узла в режиме короткого замыкания.

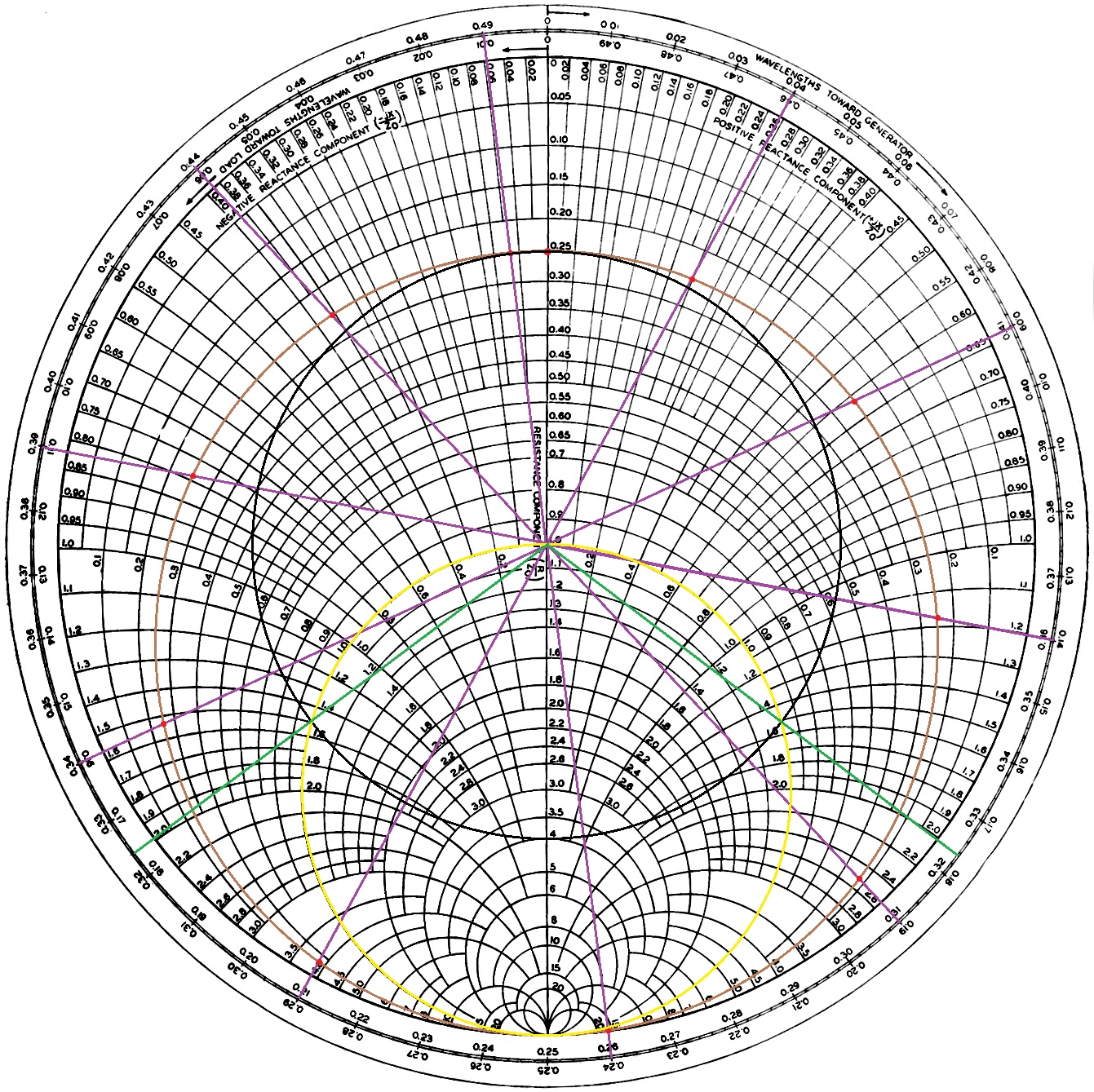

Круговая диаграмма полных сопротивлений:

Рисунок 1 – Круговая диаграмма

В таблице приведены входные сопротивления, полученные из круговой диаграммы:

Изменение положения сечения сопротивления от 0.05 до 0.5 с шагом 0.05	Входное сопротивление Z, Ом
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5

2) Построить графики активной и реактивной составляющей эквивалентного сопротивления по данным, полученным при выполнении п. 1.

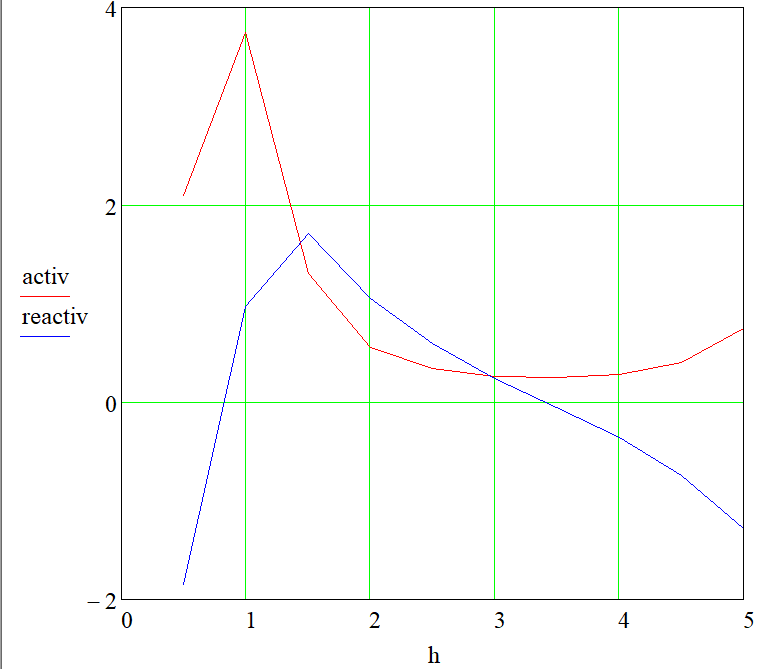

Графики активной и реактивной составляющих сопротивлений:

3) Определить место включения и проводимость согласующего элемента (отдельно для емкостного штыря и индуктивной диафрагмы) для нагрузки

Круговая диаграмма

Zn
Тип элемента	Емкостной штырь	Индуктивная диафрагма
l	-0.88	-1.6
Im	0.9	1.4
