Министерство цифрового развития, связи и массовых коммуникаций

Российской Федерации

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

Московский технический университет связи и информатики

Кафедра «Техническая электродинамика и антенны»

Лабораторная работа № 12

«Измерение сопротивления нагрузки и настройка волноводной линии в режим бегущей волны»

Выполнил студент группы:

Москва 2025

Цель работы:

1. Ознакомиться с методикой измерения эквивалентных сопротивлений волновода по найденному распределению амплитуды поля в волноводе.

2. Приобретение навыков использования круговой диаграммой полных сопротивлений.

3. Ознакомление с методикой настройки волноводов в режим бегущей волны путем включения неоднородности.

Домашний расчёт. Вариант №5

1. Исходные данные

= 0,3 – коэффициент бегущей волны.

= 0,24 – нормированное расстояние, являющееся отношением длины рассматриваемого участка линии к длине волны в линии.

Направление смещения: к генератору.

2. Расчёт сопротивления нагрузки и соответствующих ему эквивалентных сопротивлений с помощью круговой диаграммы

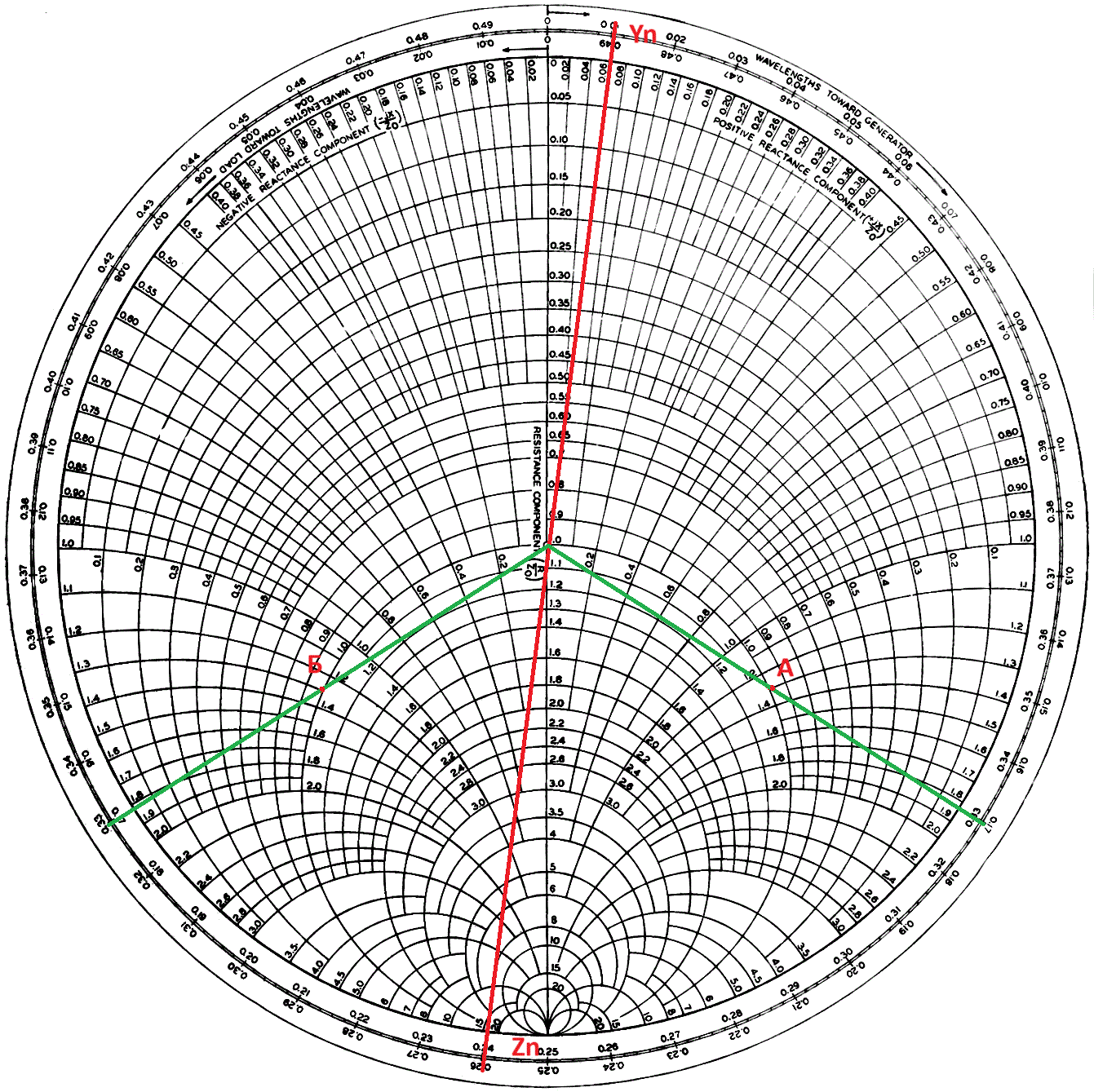

Рис. 1 - Круговая диаграмма полных сопротивлений

	0,19	0,14	0,09	0,04	0,49
	1,4 - 2,48j	0,65 - 1,21j	0,41 - 0,63j	0,32 - 0,26j	0,3 + 0,07j
	0,44	0,39	0,34	0,29	0,24
	0,34 + 0,4j	0,47 + 0,82j	0,88 + 1,58j	2 + 3,8j	3,2- 3,3j

Табл. 1 – Эквивалентные сопротивления

= 3,2 – 3,3j

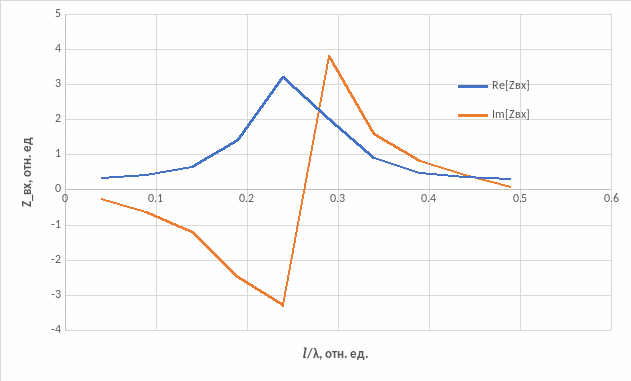

3. Построение графика активной и реактивной составляющих входного сопротивления

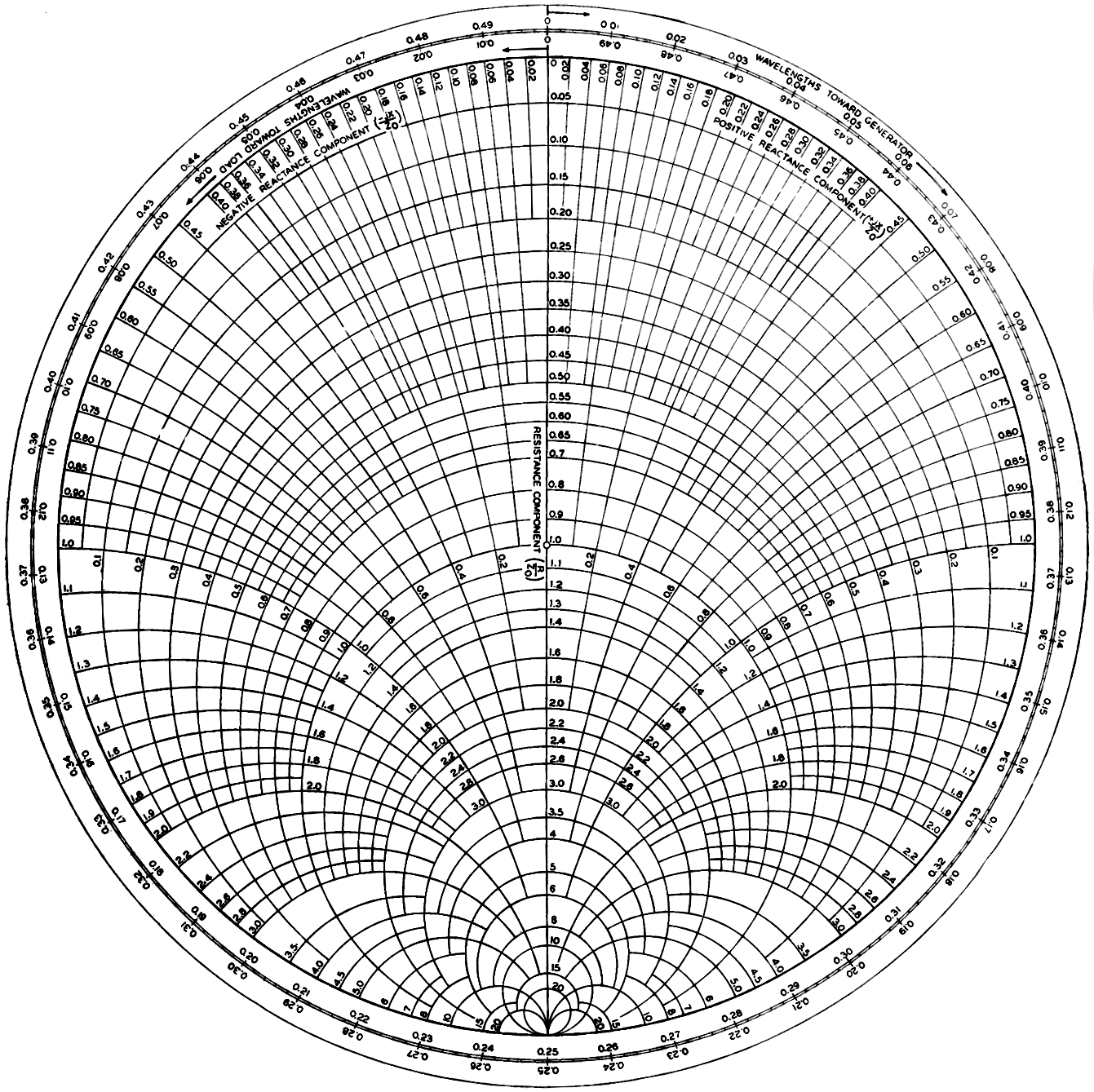

4. Определение места включения и проводимости согласующего элемента для нагрузки, рассчитанной в пункте 3.1

, ед.	3,2 – 3,3j
Тип элемента	Емкостный штырь	Индуктивная диафрагма
	0,32	0,16
, ед.	1,3	-1,3
