Ответы на Интегрированные системы проектирования и управления
.docx1. Понятие интегрированной системы.
Под интеграцией понимают объединение двух и более самостоятельных подсистем - САПР (например, САПР изделий машиностроения, САПР технологических процессов, САПР управляющих программ для станков с ЧПУ и т.д.) - в единую систему, интегрированную систему проектирования.
Под интегрированной системой управления будем понимать такую систему, в которой объединены вычислительные, сетевые, аппаратные и иные ресурсы, необходимые для достижения многокритериальной цели управления предприятием. Интегрированная система управления предприятием, таким образом, объединяет все уровни иерархии системы управления – нижний (полевой) уровень, контроллерный, диспетчерский и бизнес-уровень.
В настоящее время для решения задачи разработки АРМ и реализации его функций применяются интегрированные системы проектирования и управления производственным процессом (ИСПиУ).
Таким образом, под ИСПиУ также понимают программноаппаратный комплекс, предназначенный для проектирования АСУТП и реализующий в разработанной АСУТП функции управления верхнего уровня.
2. Иерархия систем.

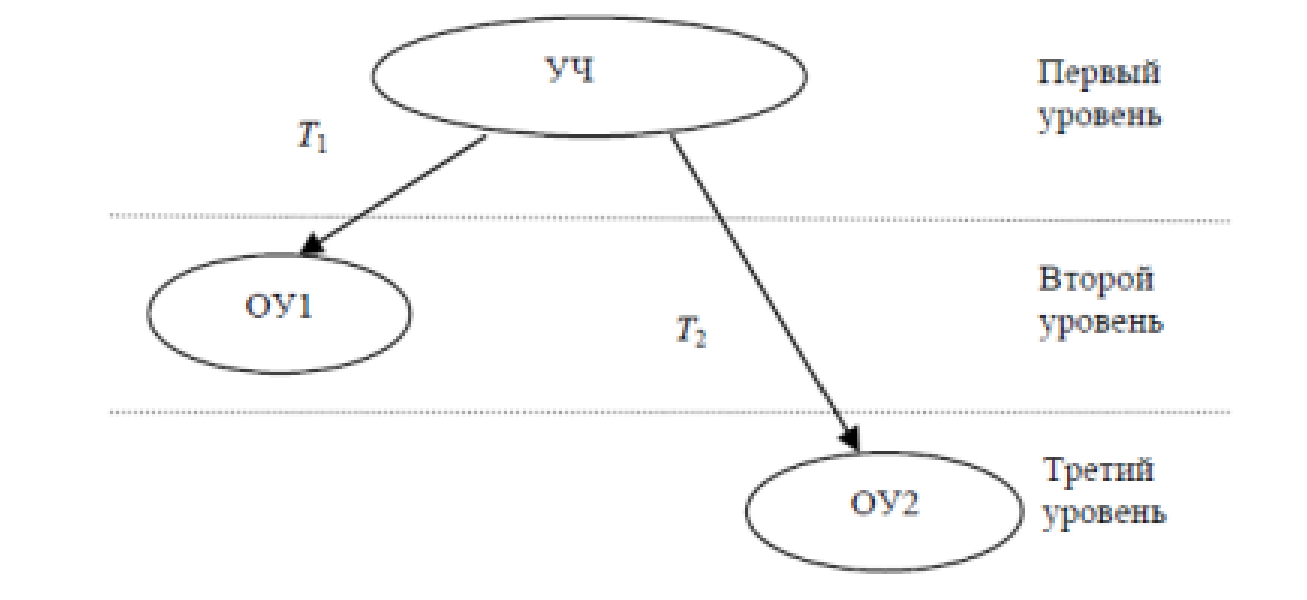

Выделение уровней иерархии в системе управления можно проиллюстрировать следующим примером. На первом уровне иерархии – высшем – располагается управляющая часть (УЧ) системы, на втором и третьем уровнях соответственно объекты управления ОУ1 и ОУ2. Периодичность выдачи управляющих воздействий при взаимодействии системы на объекты ОУ1 и ОУ2 составляет Т1 и Т2
3. Интегрированные системы, используемые на этапах жизненного цикла.
Основные этапы жизненного цикла
Автоматизация проектирования осуществляется САПР. Принято выделять в САПР машиностроительных отраслей промышленности системы функционального, конструкторского и технологического проектирования.
Первые из них называют системами расчетов и инженерного анализа или системами САЕ (Computer Aided Engineering). Системы конструкторского проектирования называют системами CAD (Computer Aided Design). Проектирование технологических процессов составляет часть технологической подготовки производства и выполняется в системах САМ (Computer Aided Manufacturing). Функции координации работы систем CAE/CAD/CAM, управления проектными данными и проектированием возложены на систему управления проектными данными PDM (Product Data Management).
Уже на стадии проектирования требуются услуги системы управления цепочками поставок (SCM — Supply Chain Management), иногда называемой системой Component Supplier Management (CSM). На этапе производства эта система управляет поставками необходимых материалов и комплектующих.
Информационная поддержка этапа производства продукции осуществляется автоматизированными системами управления предприятием (АСУП) и автоматизированными системами управления технологическими процессами (АСУТП). К АСУП относятся системы планирования и управления предприятием ERP (Enterprise Resource Planning), планирования производства и требований к материалам MRP-2 (Manufacturing Requirement Planning), производственная исполнительная система MES (Manufacturing Execution Systems), а также SCM и система управления взаимоотношениями с заказчиками CRM (Customer Requirement Management).
Наиболее развитые системы ERP выполняют различные бизнес-функции, связанные с планированием производства, закупками, сбытом продукции, анализом перспектив маркетинга, управлением финансами, персоналом, складским хозяйством, учетом основных фондов и т. п. Системы MRP-2 ориентированы, главным образом, на бизнес-функции, непосредственно связанные с производством, а системы MES - на решение оперативных задач управления проектированием, производством и маркетингом.
На этапе реализации продукции выполняются функции управления отношениями с заказчиками и покупателями, проводится анализ рыночной ситуации, определяются перспективы спроса на планируемые изделия. Эти функции осуществляет система CRM. Маркетинговые задачи иногда возлагаются на систему S&SM (Sales and Service Management), которая, кроме того, используется для решения проблем обслуживания изделий. На этапе эксплуатации применяют также специализированные компьютерные системы, занятые вопросами ремонта, контроля, диагностики эксплуатируемых систем.
Для выполнения диспетчерских функций (сбор и обработка данных о состоянии оборудования и технологических процессов) и разработки ПО для встроенного оборудования в состав АСУТП вводят систему SCADA (Supervisory Control and Data Acquisition).
Непосредственное программное управление технологическим оборудованием осуществляют с помощью системы CNC (Computer Numerical Control) на базе контроллеров (специализированных компьютеров, называемых промышленными), которые встроены в технологическое оборудование.
Задачи, решаемые системами E-Commerce (системы электронного бизнеса), сводятся не только к организации на сайтах Internet витрин товаров и услуг. Они объединяют в едином информационном пространстве запросы заказчиков и данные о возможностях множества организаций, специализирующихся на предоставлении различных услуг и выполнении тех или иных процедур и операций по проектированию, изготовлению, поставкам заказанных изделий. Такие системы E-Commerce называют системами управления данными в интегрированном информационном пространстве СРС (Collaborative Product Commerce) или PLM (Product Lifecycle Management).
4. Структура интегрированной автоматизированной системы управления.
На предприятиях автоматизируется все большее число процессов, среди которых выделяют процессы проектирования, разработки новых технологий и управления производством. В настоящее время создаются автоматизированные системы управления технологическими процессами (АСУ ТП), гибкими производственными системами (АСУ ГПС), предприятием (АСУП), научных исследований (АСНИ), проектирования (САПР).
Перечисленные автоматизированные системы управления называют подсистемами или компонентами интегрированной автоматизированной системы управления, которые в соответствии с решаемыми задачами распределены по уровням.
5. Виды обеспечения интегрированных систем.
• информационное обеспечение (ИО) – это совокупность единой системы классификации и кодирования информации, унифицированных систем документации, схем информационных потоков, циркулирующих в организации, а также методология построения баз данных. Назначение подсистемы информационного обеспечения состоит в своевременном формировании и выдаче достоверной информации для принятия управленческих решений;
• организационное обеспечение (ОО) – совокупность методов и средств, регламентирующих взаимодействие работников с техническими средствами и между собой в процессе разработки и эксплуатации ИАСУ, а также коллектив специалистов аппарата управления, осуществляющий процесс анализа данных и принятия решений, а также обработку данных;
• техническое обеспечение (ТО) – комплекс технических средств (КТС), предназначенных для работы информационной системы, а также соответствующая документация на технические средства, т.е. программы и инструкции, организующие функционирование технического комплекса и коллектива специалистов в процессе реализации задач управления, т.е. комплекса моделей. С помощью КТС осуществляется сбор, передача, хранение и обработка данных. Все компоненты, входящие в ИАСУ, используют вычислительные средства. В зависимости от решаемых задач используют ЭВМ различных классов, которые в целях их более эффективного использования объединяются в локальную вычислительную сеть;
• математическое обеспечение (МО) и программное обеспечение (ПО) – совокупность математических методов, моделей, алгоритмов и программ для реализации целей и задач ИАСУ;
• правовое обеспечение (Пр.О) – совокупность правовых норм, определяющих создание, юридический статус и функционирование ИАСУ, регламентирующих порядок получения, преобразования и использования информации. Главной целью правового обеспечения является укрепление законности.
6. Техническое обеспечение интегрированных систем.
