МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

федеральное государственное автономное образовательное учреждение высшего образования

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

АЭРОКОСМИЧЕСКОГО ПРИБОРОСТРОЕНИЯ»

Кафедра 41

ПРЕПОДАВАТЕЛЬ

Доцент, канд. техн. наук				Е. Л. Турнецкая
должность, уч. степень, звание		подпись, дата		инициалы, фамилия

Лабораторная работа №3

Изучение команд для работы в компьютерных сетях

по курсу: Операционные системы

СТУДЕНТКА ГР. №		Z0411		16.05.23		М. В. Карелина
	номер группы			подпись, дата		инициалы, фамилия

Номер студенческого билета: 2020/3477

Санкт-Петербург

2023

Вариант 18.

Цель работы: получение практических навыков работы с сетевыми командами Командной строки.

Порядок выполнения

Выполните все упражнения подразд. 1.12.

С помощью команды ipconfig определите и запишите в отчет следующую информацию о настройках своей сети:

– IP-адрес своего компьютера;

– данные сетевого подключения;

– данные об адаптере беспроводной локальной сети;

– данные о деталях аренды адреса у DHCP сервера.

С помощью утилиты ping проверьте доступность трех выбранных самостоятельно информационных ресурсов Интернета. Объясните полученные результаты.

Используя дополнительные ключи, сделайте так, чтобы количество посылаемых эхо-запросов равнялось номеру компьютера (последние 2 цифры в имени компьютера) + 5.

Составьте запросы к опрашиваемым интернет-ресурсам с использованием не менее трех ключей команды ping. Для каждого устройства и информационного ресурса запишите в отчёт следующую информацию:

– Процент потерь.

– Среднее время приёма передачи.

С помощью команды tracert проверьте доступность трех информационных интернет-ресурсов, выбранных самостоятельно.

Составьте запросы к опрашиваемым интернет-ресурсам с использованием не менее трех ключей команды tracert.

Используя дополнительные ключи, сделать так, чтобы не определялись DNS имена промежуточных устройств. Запишите в отчёт следующую информацию:

– Количество промежуточных устройств.

– IP-адрес всех промежуточных устройств.

Упражнение 1. Примеры выполнения команд.

Выведем основную конфигурацию TCP/IP для всех адаптеров: ipconfig (Рис. 1).

Рисунок 1. ipconfig

2. Выведем полную конфигурацию TCP/IP для всех адаптеров: ipconfig /all (Рис. 2).

Рисунок 2. ipconfig /all

3. Обновим конфигурацию IP-адреса, назначенного DHCPсервером, только для адаптера «Подключение по локальной сети» (Рис. 3):

ipconfig /renew “Подключение по локальной сети”

Рисунок 3. ipconfig /renew “Подключение по локальной сети”

4. Выведем код класса DHCP для всех адаптеров с именами, начинающимися со слова «Подключение»:

ipconfig /showclassid Подключение*

Рисунок 4. ipconfig /showclassid Подключение*

Этот параметр доступен только на компьютерах с адаптерами, настроенными для автоматического получения IP-адреса.

Упражнение 1. Изучение результатов выполнения команды ipconfig /all.

1. В Командной строке наберем команду ipconfig /all.

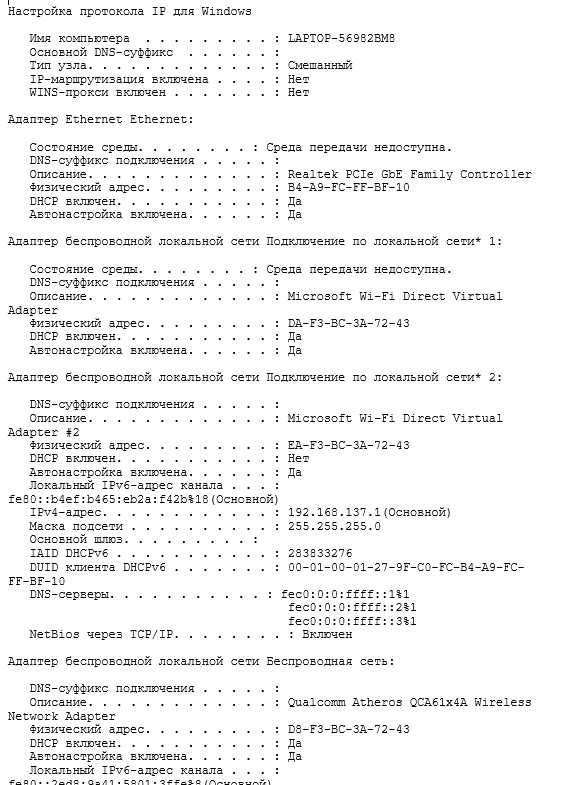

2. Посмотрим сведения о настройке протокола IP и о настройках сетевых адаптеров на своем персональном компьютере (Рис. 5).

Рисунок 5. ipconfig /all

Запишем результаты в текстовый файл, используя перенаправление вывода:

ipconfig /all > %TEMP%\ipconfig-all.txt

start "winword" winword.exe %TEMP%\ipconfig-all.txt

Первая команда записывает результаты выполнения ipconfig/ all в текстовый файл ipconfig-all.txt каталога временных файлов, путь которого определяется значением переменной TEMP, а вторая – открывает этот файл с помощью winword.exe. При открытии приложение Microsoft Word выдаст запрос на преобразование файла и предложит выбрать исходную кодировку текста – Кириллица (DOS). Файл на Рис. 6.

Рисунок 6. Запись конфигурации TCP/IP для всех адаптеров в файл

Упражнение 3. Исследование результатов выполнения команды ping.

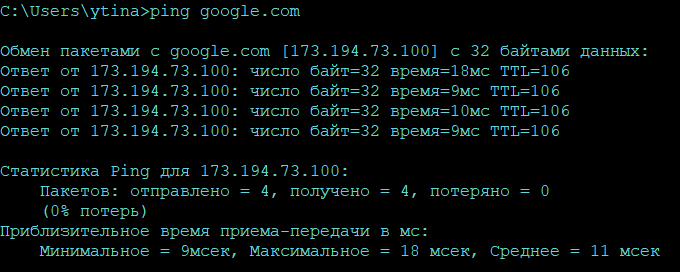

1. Выполним эхо-запрос к узлу с именем google.com с параметрами по умолчанию – количество пакетов равно 4, длина массива данных 32 байта

ping google.com

Пример выполнения команды на Рис. 7:

Рисунок 7. ping с параметрами по умолчанию

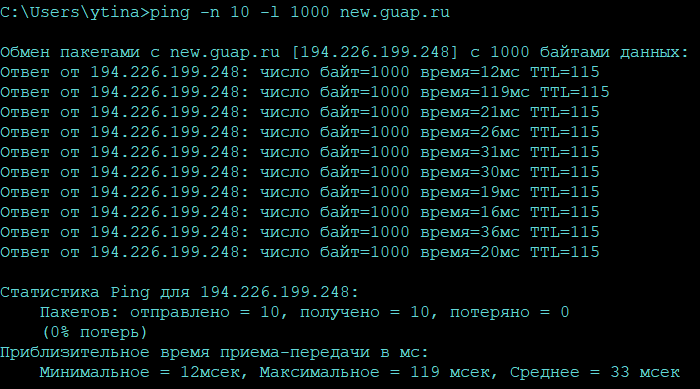

2. Выполним опрос узла new.guap.ru 10 раз, пакетами с данными длиной в 1000 байт. Допустимая максимальная длина данных – 65500.

ping -n 10 -l 1000 new.guap.ru

Пример выполнения команды на Рис. 8.

Рисунок 8. ping с заданными параметрами

Упражнение 4. Изучение результатов выполнения команды tracert.

1. Создадим трассировку маршрута к узлу new.guap.ru

tracert new.guap.ru

Результат выполнения команды на Рис. 9.

Рисунок 9. Трассировка маршрута

В первой строке получено три эхо-ответа от роутера. Время отклика каждого пакета составляет 1 ms. В строках 2–7 находятся звездочки вместо времени откликов. Появление этих символов может быть признаком неисправности маршрутизатора, но чаще всего говорит о том, что настройки данного узла запрещают отправку ICMP-сообщений по соображениям безопасности и для уменьшения нагрузки на канал в случае некоторых разновидностей DDoS-атак.

Индивидуальная часть задания.

С помощью команды ipconfig определим и запишем в отчет следующую информацию о настройках своей сети:

– IP-адрес своего компьютера;

Локальный IPv6-адрес канала . . . : fe80::2ed8:9a41:5801:3ffe%8 (Основной)

IPv4-адрес. . . . . . . . . . . . : 192.168.137.1 (Основной)

– данные сетевого подключения;

DHCP включен. . . . . . . . . . . : Нет

Автонастройка включена. . . . . . : Да

Локальный IPv6-адрес канала . . . : fe80::b4ef:b465:eb2a:f42b%18(Основной)

IPv4-адрес. . . . . . . . . . . . : 192.168.137.1(Основной)

Маска подсети . . . . . . . . . . : 255.255.255.0

– данные об адаптере беспроводной локальной сети;

Состояние среды. . . . . . . . : Среда передачи недоступна.

DNS-суффикс подключения . . . . . :

Описание. . . . . . . . . . . . . : Microsoft Wi-Fi Direct Virtual Adapter

Физический адрес. . . . . . . . . : DA-F3-BC-3A-72-43

DHCP включен. . . . . . . . . . . : Да

Автонастройка включена. . . . . . : Да

– данные о деталях аренды адреса у DHCP сервера

Аренда получена. . . . . . . . . . : 15 мая 2023 г. 18:48:45

Срок аренды истекает. . . . . . . . . . : 16 мая 2023 г. 4:55:16

Основной шлюз. . . . . . . . . : 192.168.1.1

2. С помощью утилиты ping проверим доступность трех выбранных самостоятельно информационных ресурсов Интернета.

По умолчанию количество пакетов равно 4, длина массива данных 32 байта. Результаты на Рис. 10. Подключения ко всем адресам происходят корректно, без потерь пакетов.

Рисунок 10. ping на три адреса

Используя дополнительные ключи, сделаем так, чтобы количество посылаемых эхо-запросов равнялось номеру компьютера (последние 2 цифры в имени компьютера) + 5.

Имя компьютера LAPTOP-56982BM8, количество запросов – 87.

Количество отправляемых запросов задается параметром -n.

Как видно из Рис. 11,12, все отлично.

Рисунок 11. ping с заданным количеством запросов

Рисунок 9. ping с заданным количеством запросов

Составьте запросы к опрашиваемым интернет-ресурсам с использованием не менее трех ключей команды ping. Для каждого устройства и информационного ресурса запишите в отчёт следующую информацию:

– Процент потерь.

– Среднее время приёма передачи.

Результаты на Рис 13-15.

Рисунок 13. ping для адреса yandex.ru

100% потерь, среднее время передачи отсутствует.

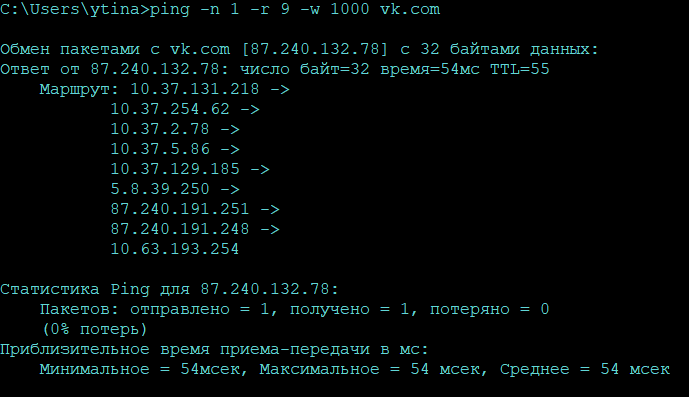

Рисунок 14. ping адреса vk.com

0% потерь, среднее время передачи 54 мсек.

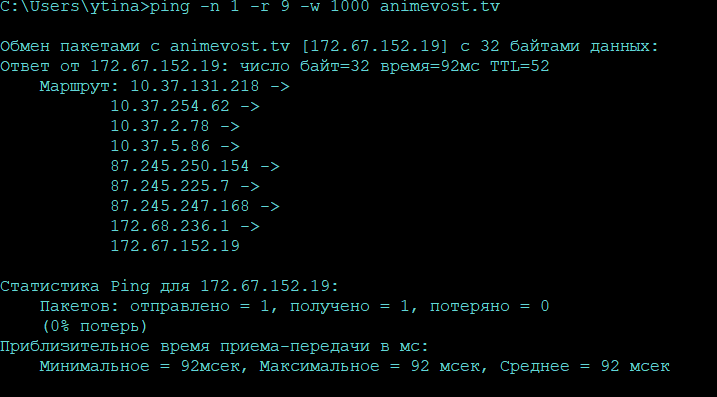

Рисунок 10. ping для адреса animevost.tv

0% потерь, среднее время передачи 92 мсек.

С помощью команды tracert проверим доступность трех информационных интернет-ресурсов, выбранных самостоятельно.

Результаты на Рис. 16-18.

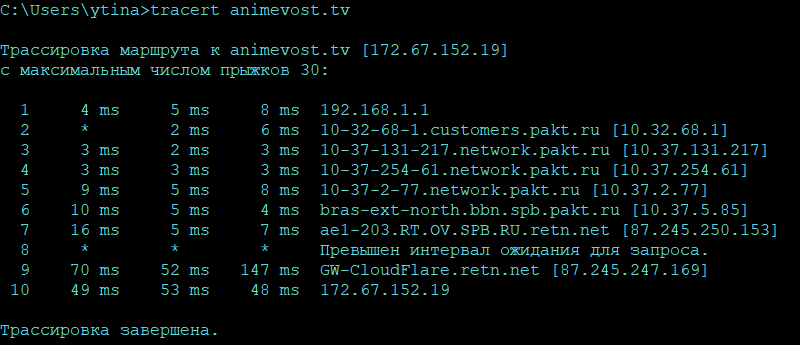

Рисунок 11. Tracert animevost.tv

Рисунок 17. Tracert music.yandex.ru

Рисунок 18. Tracert vk.com

Составим запросы к опрашиваемым интернет-ресурсам с использованием не менее трех ключей команды tracert. Используя дополнительные ключи (-d), сделаем так, чтобы не определялись DNS имена промежуточных устройств. Запишем в отчёт следующую информацию:

– Количество промежуточных устройств.

– IP-адрес всех промежуточных устройств.

Результаты на Рис. 19-21.

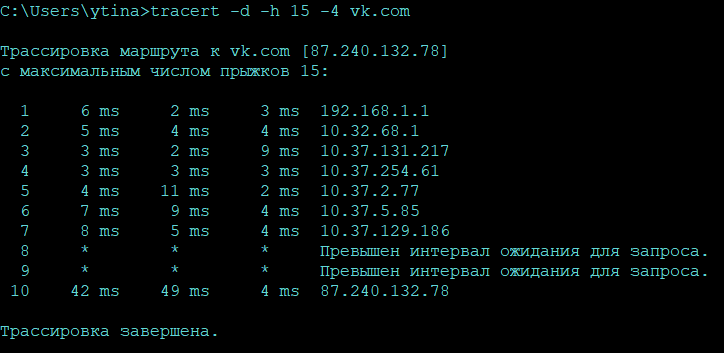

Рисунок 19. tracert для vk.com

10 переходов (маршрутизаторов), открытые IP адреса:

192.168.1.1

10.32.68.1

10.37.131.217

10.37.254.61

10.37.2.77

10.37.5.85

10.37.129.186

87.240.132.78

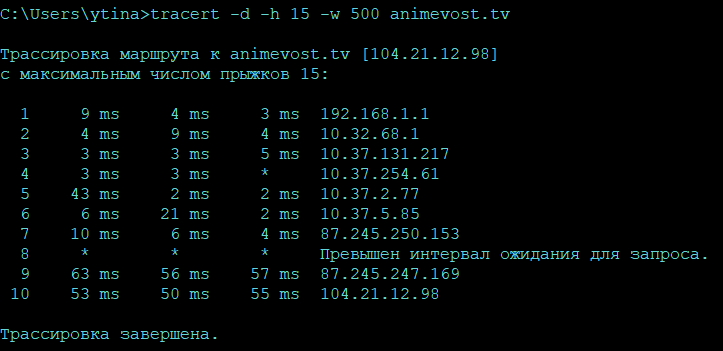

Рисунок 20. tracert для animevost.tv

10 переходов (маршрутизаторов), открытые IP адреса:

192.168.1.1

10.32.68.1

10.37.131.217

10.37.254.61

10.37.2.77

10.37.5.85

87.245.250.153

87.245.247.169

104.21.12.98

Рисунок 21. tracert для music.yandex.ru

10 переходов (маршрутизаторов), открытые IP адреса:

192.168.1.1

10.32.68.1

10.37.131.217

10.37.254.61

10.37.2.77

10.37.5.85

5.8.36.147

87.250.239.213

10.3.8.1

213.180.204.186

Вывод

В ходе данной лабораторной работы мы получили практические навыки работы с сетевыми командами Командной строки.
