Лабораторная работа №1

IDEF0 –стандарт функционального моделирования

по курсу: Проектирование информационных систем

СТУДЕНТКА ГР. №		Z0411		31.05.24		М. В. Карелина
	номер группы			подпись, дата		инициалы, фамилия

Номер студенческого билета: 2020/3477

Санкт-Петербург

2024

Выполнение работы.

Создание контекстной диаграммы.

Перед началом выполнения работы была установлена программа BPwin.

Окно установленной программы представлено на рисунке 1.

Рисунок 1 – Окно программы «BPwin»

Далее, через кнопку панели инструментов «New model», создана контекстная диаграмма с присвоением имени «Производство печатных плат», типом «IDEF0» (графическая нотация). На рисунке 2 представлен результат первичной настройки модели и ее структура.

Рисунок 2 – Структура модели

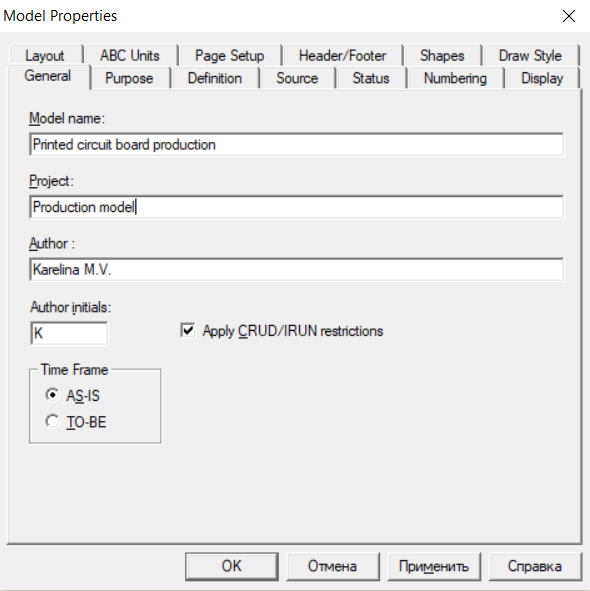

Далее, во вкладке «General» диалогового окна «Model Properties», присвоено название модели, название проекта, имя автора и выбран тип модели «AS-IS» (модель "как есть") рисунок 3.

Рисунок 3 – Настройка модели

Затем во вкладке «Purpose» были внесены цель «Моделировать текущие процессы производства» и точка зрения модели «Начальник ПК (производственного комплекса)» рисунок 4.

Рисунок 4 – Цель. Точка зрения

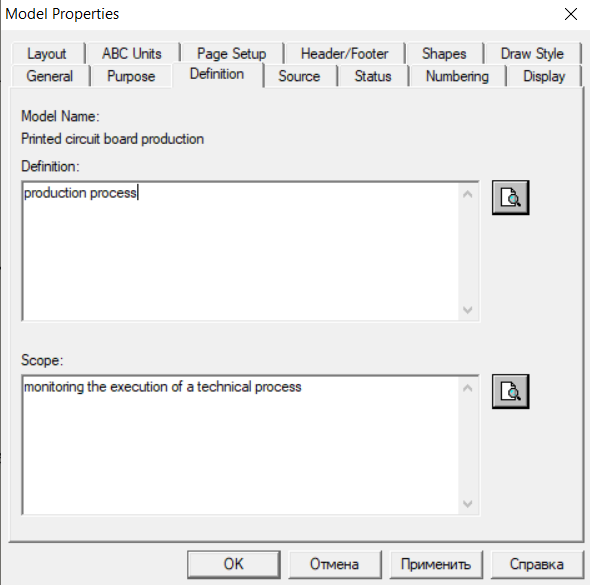

Затем добавлено определение проекта и объем через вкладку «Definition» рисунок 5.

Рисунок 4 – Определение проекта

Далее контекстной диаграмме, через правую кнопку мыши, присваивается имя и определение модели рисунок 5-6.

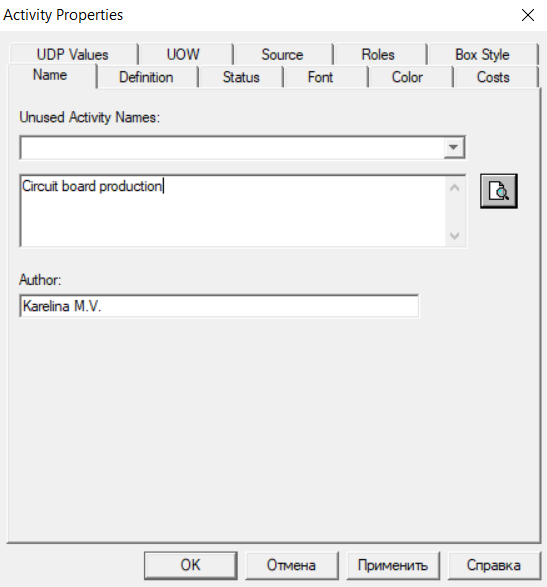

Рисунок 5 – Имя. Автор

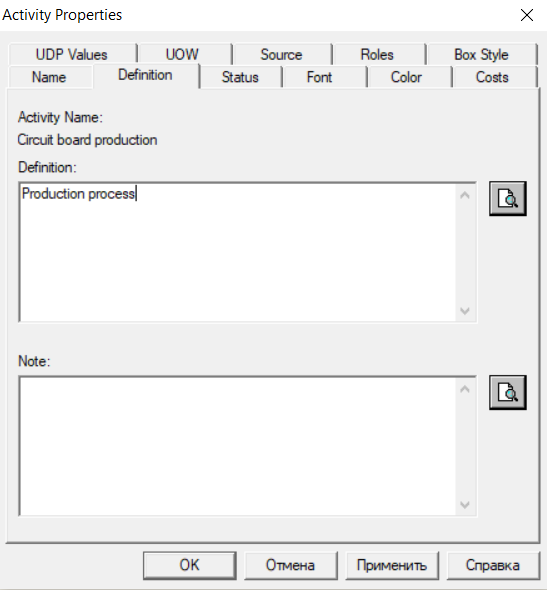

Рисунок 6 – Внесение определения

Окно с результатом настройки свойств модели представлен на рисунке

7.

Рисунок 7 – Результат настройки

После настройки свойств модели на диаграмму были добавлены стрелки, при помощи кнопки «Precedence Arrow Tool» на панели инструментов.

Стрелки, входящие слева (Input) – это то, что нужно для начала процесса. То, что будет в процессе «переработано». В нашем случае – Заявка заказчика.

Стрелки, выходящие справа (Output) – результат процесса. В нашем случае – Выпуск продукции.

Стрелки, входящие снизу (Mechanism) – это то, посредствам чего процесс производится. В нашем случае – Техническое задание.

Стрелки, входящие сверху (Control) – управление. Любое управляющее воздействие, согласно которому протекает процесс. В нашем случае – Закупка комплектующих.

Результат добавления стрелок представлен на рисунке 8.

Рисунок 8 – Контекстная диаграмма со стрелками

По результату настроек и указания стрелок был сформирован отчет по созданной модели рисунок 9: «Меню» → «Tools-Reports» → «Model- Report».

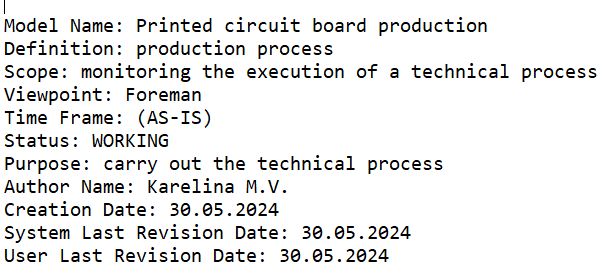

Рисунок 9 – Отчет по модели

Создание диаграммы декомпозиции.

Далее, при помощи кнопки перехода на нижний уровень и установки количества работ, после чего автоматически создается диаграмма декомпозиции рисунок. После проведена настройка диаграммы – указаны имя работ и определение.

Описание работ представлено в таблице 1.

Таблица 1 – Работы и определение работ

№п/п	Имя работ	Определение
1	Принятие заказов	Принятие заказа, проверка плана выпуска текущей продукции
2	Разработка документации	Разработка документации на изделие: технический процесс, сборочный чертеж, спецификация, инструкция по проверке
3	Закупка компонентов	Закупа комплектации и материалов, необходимых для изготовления
4	Изготовление и проверка продукции	Изготовление и проверка печатных плат
5	Упаковка и отправка	Подготовка документов на отгрузку, упаковка изделия, отгрузка изделия

Также на диаграмму были добавлены стрелки (внешние и внутренние).

Результат построения модели диаграммы представлен на рисунке 10.

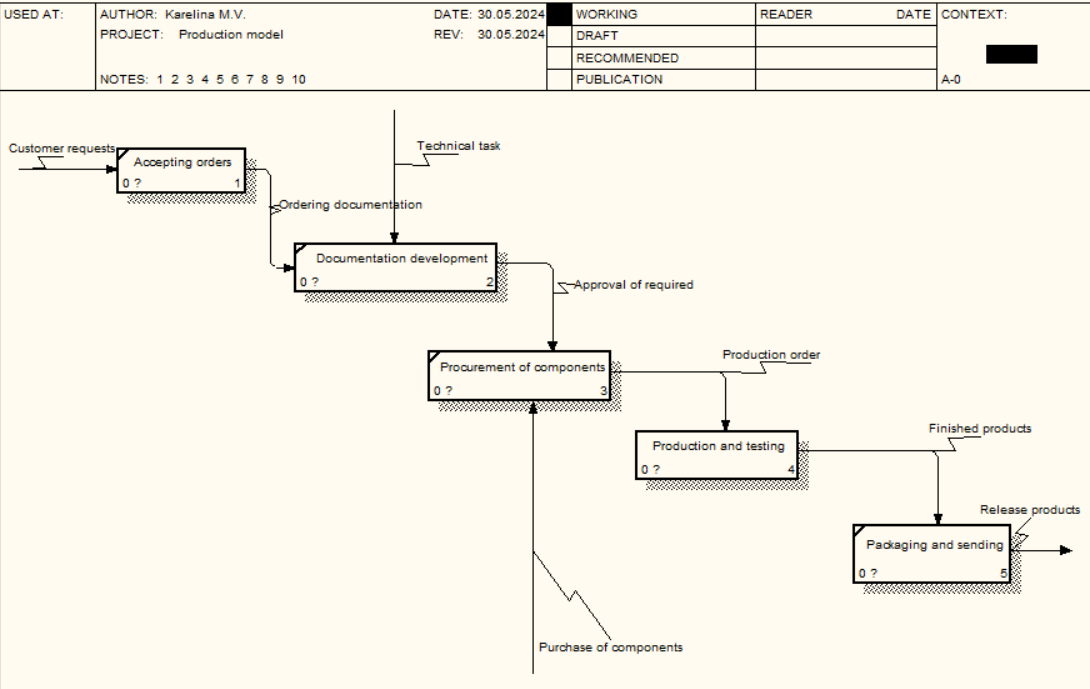

Рисунок 10 – Модель со стрелками

Далее по тому же принципу была создана диаграмма декомпозиции работы «Изготовление и проверка». Первоначальный вид диаграммы представлен на рисунке 11.

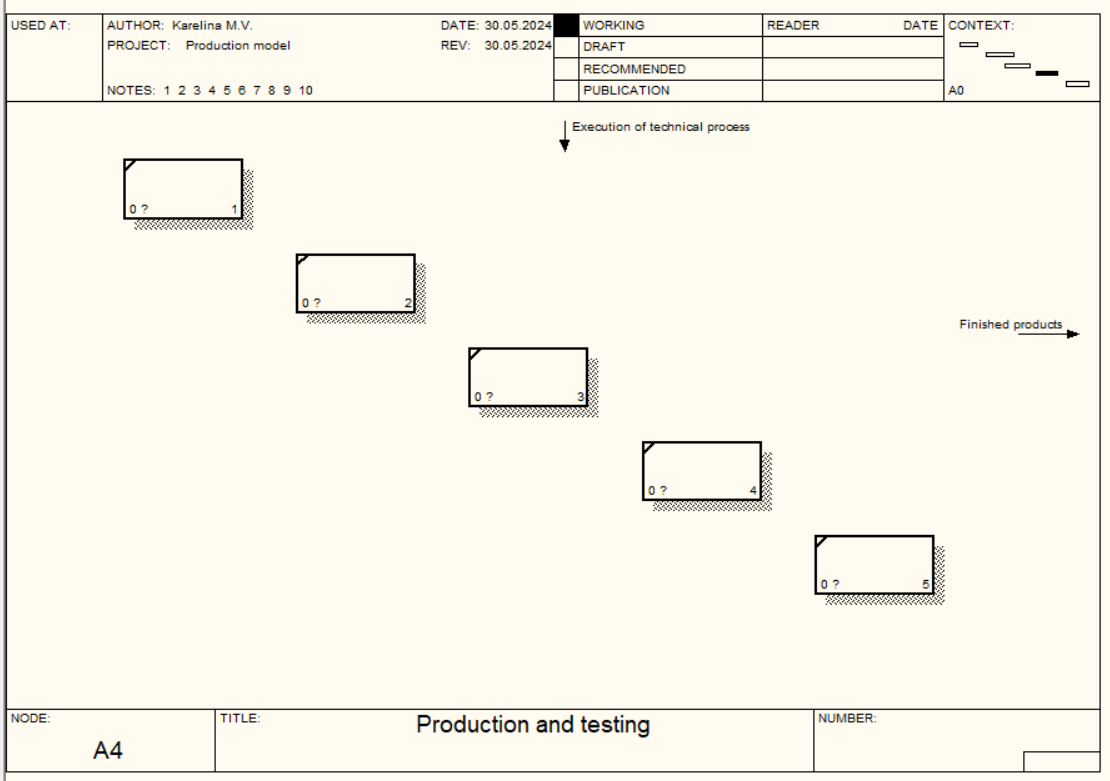

Рисунок 11 – «Заготовка» диаграммы декомпозиции

Описание названия работ диаграммы и определения данных работ представлено в таблице 2.

Таблица 2 – Описание работы «Изготовление и проврека»

№п/п	Имя работ	Определение
1	Комплектация	Получение со склада комплектации, распределение по заказам и по изделиям, подготовка компонентов перед монтажом
2	Монтаж	Монтаж печатной платы
3	Отчистка	Отчистка печатной платы
4	Контроль	Визуальный контроль качества печатной платы после монтажа
5	Настройка	Проверка работоспособности и устойчивости изделия

Результат построения диаграммы декомпозиции работы «Изготовление и проверка» представлен на рисунке 12.

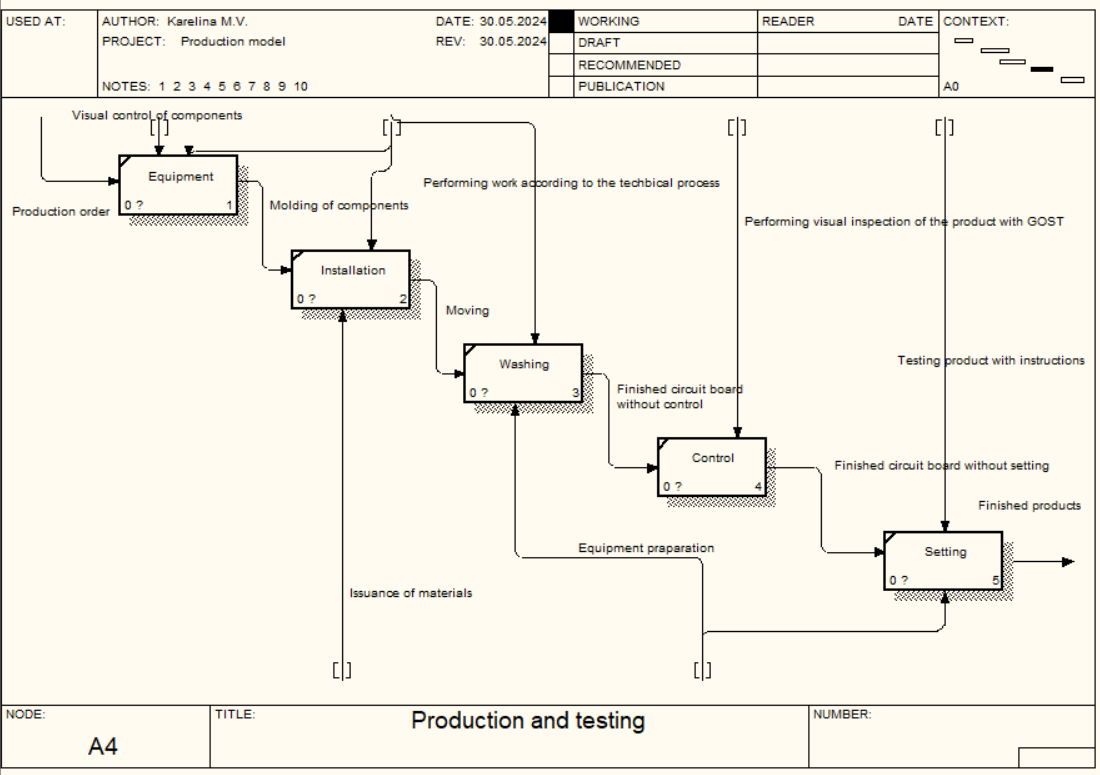

Рисунок 12 – Диаграмма декомпозиции

На рисунке 13 представлена иерархическая схема работ модели.

Рисунок 13 – Иерархия работ

Затем была создана диаграмма узлов – «Меню» → «Diagram» → «Add Node Tree» с указанием диаграммы корня дерева и количеством уровней.

На рисунке 14 представлено дерево узлов, в котором нижний уровень представлен в виде списка. На рисунке 15 модифицированный вид – нижний уровень в виде прямоугольников.

Рисунок 14 – Дерево узлов. Список

Рисунок 15 – Дерево узлов. Прямоугольники

Затем, через меню «Diagram» → «Add FEO diagram» была создана FEO диаграмма для детального рассмотрения взаимодействия работы

«Изготовление и проверка» с другими работами рисунок 16.

Рисунок 16 – FEO диаграмма

Следующим шагом был выполнен процесс расщепления модели. На рисунке 17 представлены настройки расщепления. После чего в «Model Explorer» появилась новая модель рисунок 18, а на диаграмме АО модели

«Производство печатных плат» появилась стрелка вызова «Изготовление» рисунок 19.

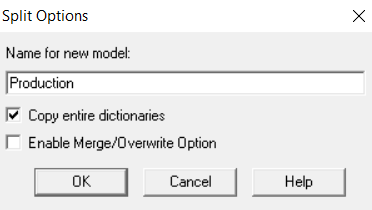

Рисунок 17 – Настройки расщепления

Рисунок 18 – Новая модель

Рисунок 19 – Стрелка вызова

Последним этапом в работе было произведено слияние моделей через команду «Merge Model» с опцией «Cut/Paste entire dictionaries». После чего в

«Model Explorer» видно, что обе модели «слились» с сохранением отдельной модели рисунок 20.

Рисунок 20 – Слияние моделей

Вывод

В ходе проделанной работы была установлена программа «BPwin». Получены навыки по работе с данной программой, а именно: изучен процесс создания диаграммы, процесс декомпозиции диаграммы работ, а также разделение и слияние моделей.

Также были изучены и отработаны навыки по расстановке стрелок связи работ, граничных стрелок, а также визуальная настройка диаграммы для более понятного и наглядного восприятия информации.
