Цель работы

Целью работы является освоение навыков развёртывания и управления кластером Kubernetes, а также настройки взаимодействия между несколькими компонентами в распределённой системе.

Задание

Создать кластер Kubernetes, состоящий из трёх взаимосвязанных компонентов, например:

• Nginx (веб-сервер), PostgreSQL (база данных) и Adminer (веб-интерфейс для управления БД).

Требования

1. Кластер Kubernetes:

• Развернуть локальный кластер с использованием инструмента kind.

• Убедиться, что все компоненты работают в рамках одного кластера.

2. Три взаимосвязанных компонента:

• Выбрать три программы, которые могут взаимодействовать между собой (например, веб-сервер, база данных и интерфейс управления).

• Настроить их так, чтобы они могли обмениваться данными или работать совместно.

3. Документация:

• Описать, какие компоненты были выбраны, и как они связаны между собой.

• Указать, какие проблемы были решены в процессе настройки.

4. Проверить работоспособность:

• Убедиться, что все компоненты работают корректно и взаимодействуют друг с другом.

• Предоставить инструкцию по доступу к каждому компоненту (например, URL для веб-интерфейса или команды для проверки подключения к базе данных).

Содержание

Ход выполнения работы 5

Заключение 14

Ход выполнения работы

1. Развернём локальный кластер Kubernetes с использованием kind (см. рис. 1):

Рисунок 1 – Создание кластера с использованием конфигурационного файла, проверка состояния кластера и нод

2. Развернём в кластере приложения Nginx, PostgreSQL и Adminer (см. рис. 2-5):

Рисунок 2 – Создание файлов для развёртывания и создания Service Nginx, применение конфигураций

Рисунок 3 – Создание файлов для развёртывания и создания Service PostgreSQL, применение конфигураций

Рисунок 4 – Создание файлов для развёртывания и создания Service Adminer, применение конфигураций

Рисунок 5 – Настройка сети NAT

3. Убедимся, что все компоненты работают корректно и взаимодействуют друг с другом (см. рис. 6-9):

Рисунок 6 – Проверка состояния компонентов кластера

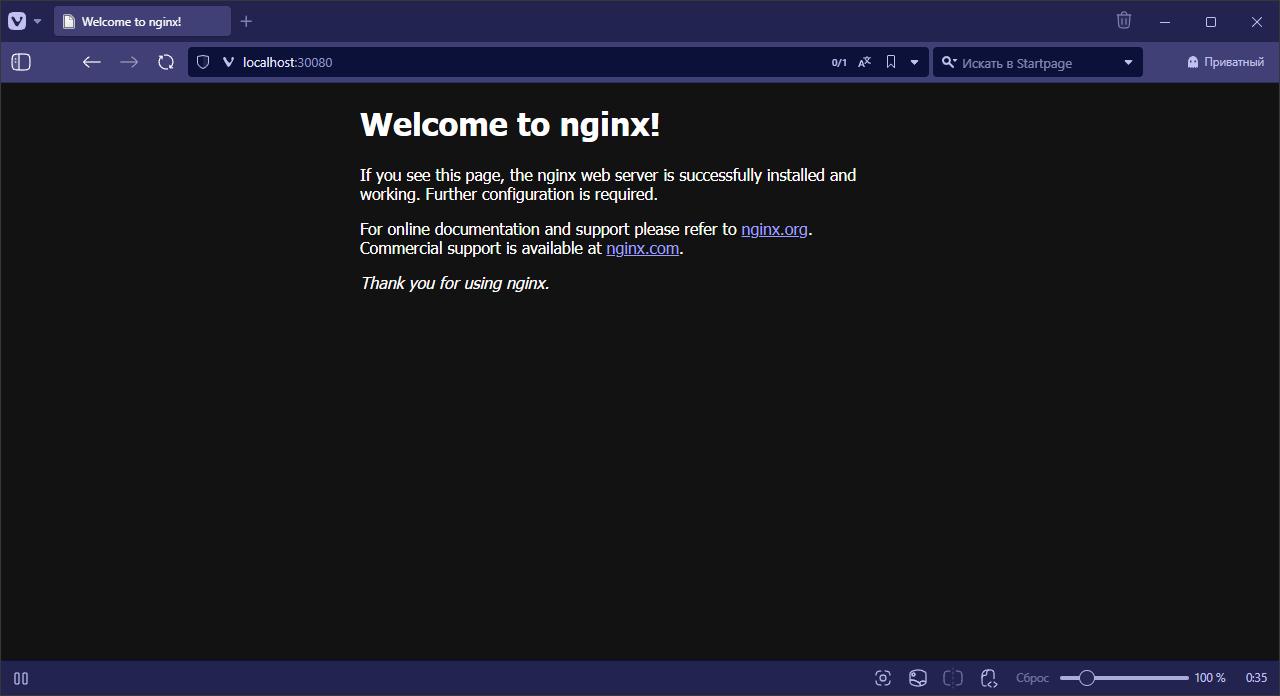

Рисунок 7 – Веб-интерфейс Nginx

Рисунок 8 – Веб-интерфейс для входа в Adminer

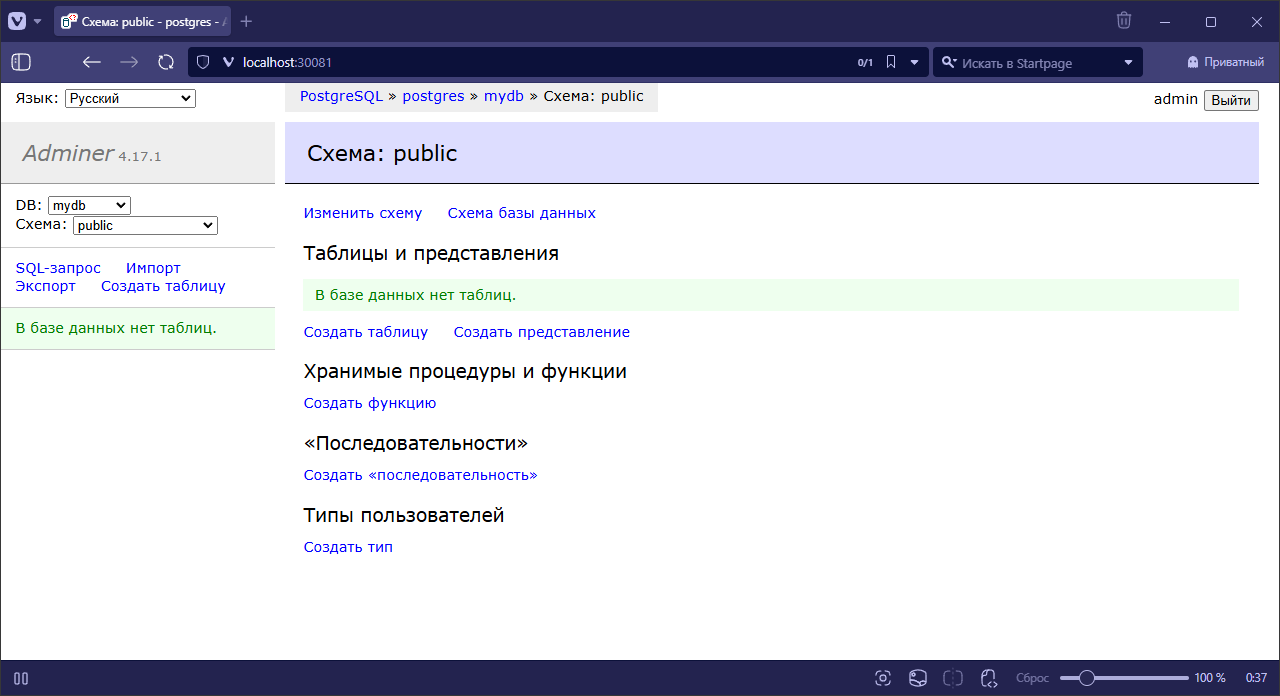

Рисунок 9 – Успешный вход в Adminer

Также можно использовать Nginx как обратный прокси-сервер для Adminer. В этом случае Nginx будет принимать запросы от клиентов и перенаправлять их к Adminer через определённый URL, например, /adminer (см. рис. 10):

Рисунок 10 – Доступ к Adminer через Nginx

Для этого необходимо обновить конфигурационный файл развёртывания Nginx (см. рис. 11):

Рисунок 11 – Обновление конфигурации развёртывания Nginx

4. Опишем, какие компоненты были выбраны, и как они связаны между собой, предоставим инструкцию по доступу к каждому компоненту:

• Выбранные компоненты:

  • Nginx – веб-сервер, который используется для обслуживания статического контента и проксирования запросов к другим сервисам. Порт 80 (внутри кластера), 30080 (внешний порт на хосте).

  • PostgreSQL – реляционная база данных, используемая для хранения данных. Порт 5432 (внутри кластера).

  • Adminer – веб-интерфейс для управления базами данных PostgreSQL. Порт 8080 (внутри кластера), 30081 (внешний порт на хосте).

• Связь между компонентами:

  • Nginx принимает запросы от клиентов на порту 30080; проксирует запросы к Adminer, если запрос идёт на /adminer.

  • Adminer принимает запросы от Nginx на порту 8080; подключается к PostgreSQL для управления базой данных.

  • PostgreSQL принимает запросы от Adminer на порту 5432; хранит данные и отвечает на запросы от Adminer.

• Инструкция по доступу:

  • Доступ к Nginx – URL: http://localhost:30080.

  • Доступ к Adminer – URL: http://localhost:30081, данные для входа: PostgreSQL, postgres, admin, password, mydb.

  • Доступ к PostgreSQL – Port: 30432, можно подключиться с помощью клиента psql: psql -h localhost -p 30432 -U admin -d mydb.

Заключение

В результате выполнения лабораторной работы были освоены навыки развёртывания и управления кластером Kubernetes, а также навыки по настройке взаимодействия между несколькими компонентами в распределённой системе.
