Цель работы

Данная лабораторная работа посвящена реализации механизма хранения характеристик номенклатуры.

Задачи

1. Создать план видов характеристик для хранения видов характеристик.

2. Создать справочник для хранения вариантов значений характеристик.

3. Создать регистр сведений для хранения характеристик

4. Реализовать отбор по характеристикам в справочнике

Выполнение работы

Создание плана вида характеристик «Виды характеристик»

Добавили Планы видов характеристик, Имя на «ВидыХарактеристик». Тип значения характеристик: Составной тип данных: Число (Длинна: 13, Точность: 3), Строка (Длина: 100), Дата (Состав даты: Дата и время), Булево.

На вкладке данные нажали «Стандартные реквизиты», задали Наименованию синоним «Название».

Рисунок 1 – План видов характеристик «Виды характеристик» на «1С:Предприятие».

Создание справочника «Варианты значений характеристик»

Добавили Справочник, Имя на «ВариантыЗначенийХарактеристик». Перешли на вкладку Владельцы, в ней указали ПланВидовХарактеристик.ВидыХарактеристик.

Рисунок 2 – Справочник «Варианты значений характеристик» на «1С:Предприятие».

Вернулись в Планы видов характеристик «ВидыХарактеристик», в Тип значения характеристик добавили СправочникСсылка.ВариантыЗначенийХарактеристик.

Рисунок 3 – План видов характеристик «Виды характеристик» на «1С:Предприятие».

Создание регистра сведений «Характеристики номенклатуры»

Добавили регистр сведений, Имя на «ХарактеристикиНоменклатуры», Периодичность: Непериодический. Добавили измерения Номенклатура (Тип: СправочникСсылка.Номенклатура), Характеристика (Тип: ПланВидовХарактеристикСсылка.ВидыХарактеристик). Добавили ресурс Значение (Тип: Характеристика.ВидыХарактеристик; На вкладке Представление ввели Связи параметров выбора (Имя: Отбор.Владелец, Реквизит: Характеристика, Режим изменения: Очищать), Связи по типу: Харатеристика).

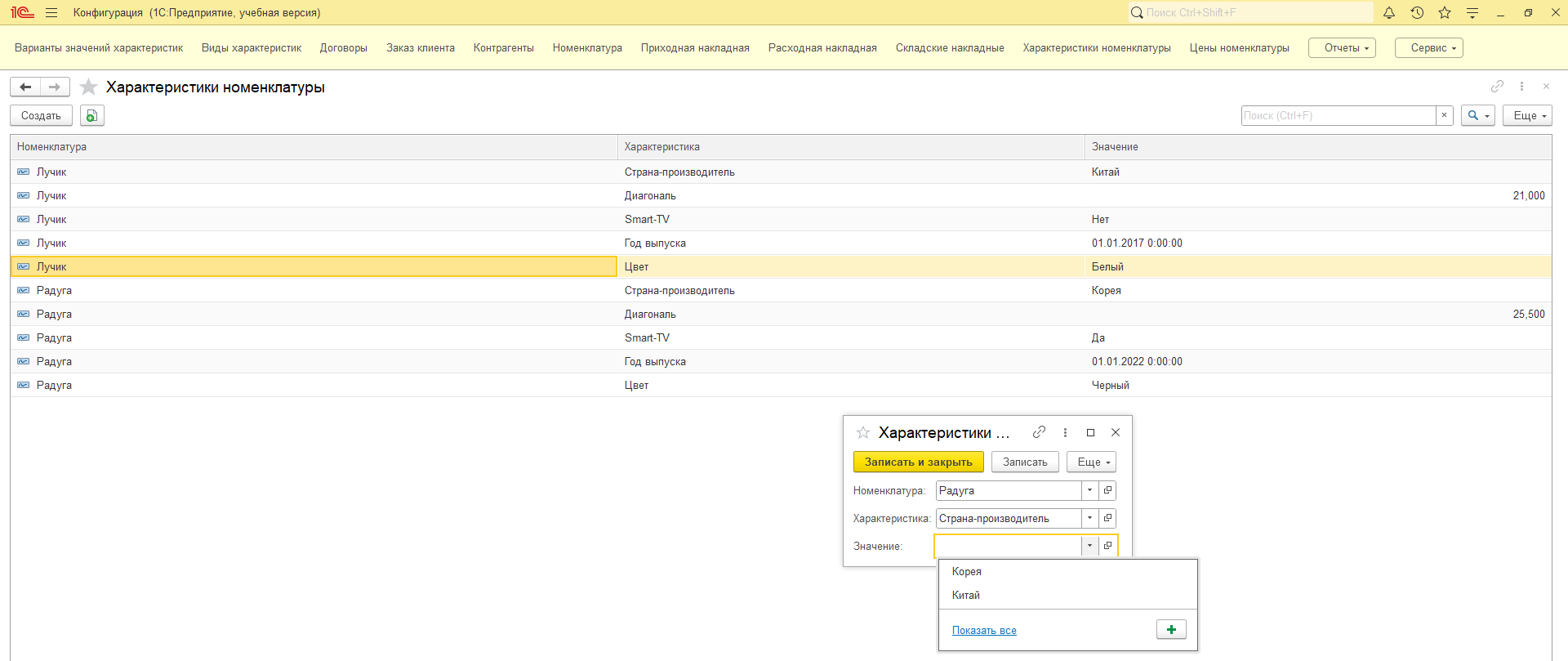

Рисунок 4 – Регистр сведений «Характеристики номенклатуры» на «1С:Предприятие».

Реализация отбора характеристик в справочнике

Открыли справочник «Номенклатура», перешли на вкладку Данные, нажали кнопку «Характеристики». В Виды характеристик выбрали ПланВидовХарактеристик.ВидыХарактеристик, в Значение характеристик выбрали РегистрСведений.ХарактеристикиНоменклатуры, у которого указали Поле объекта: Номенклатура, Поле вида: Характеристика, Поле значения: Значения.

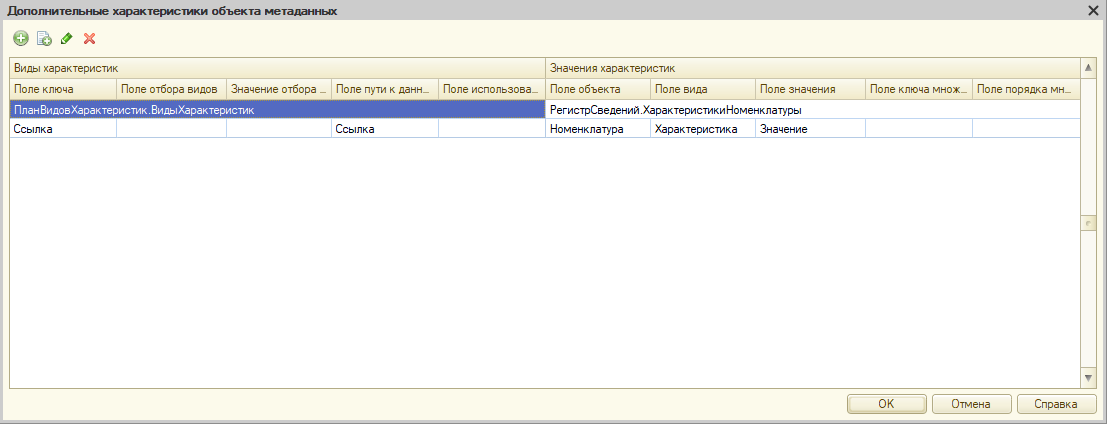

Рисунок 5 – Дополнительные характеристики объекта метаданных в Конфигурации.

Запустили 1С:Предприятие, открыли список Номенклатура, Нажали на кнопку «Ещё», «Настроить список…».

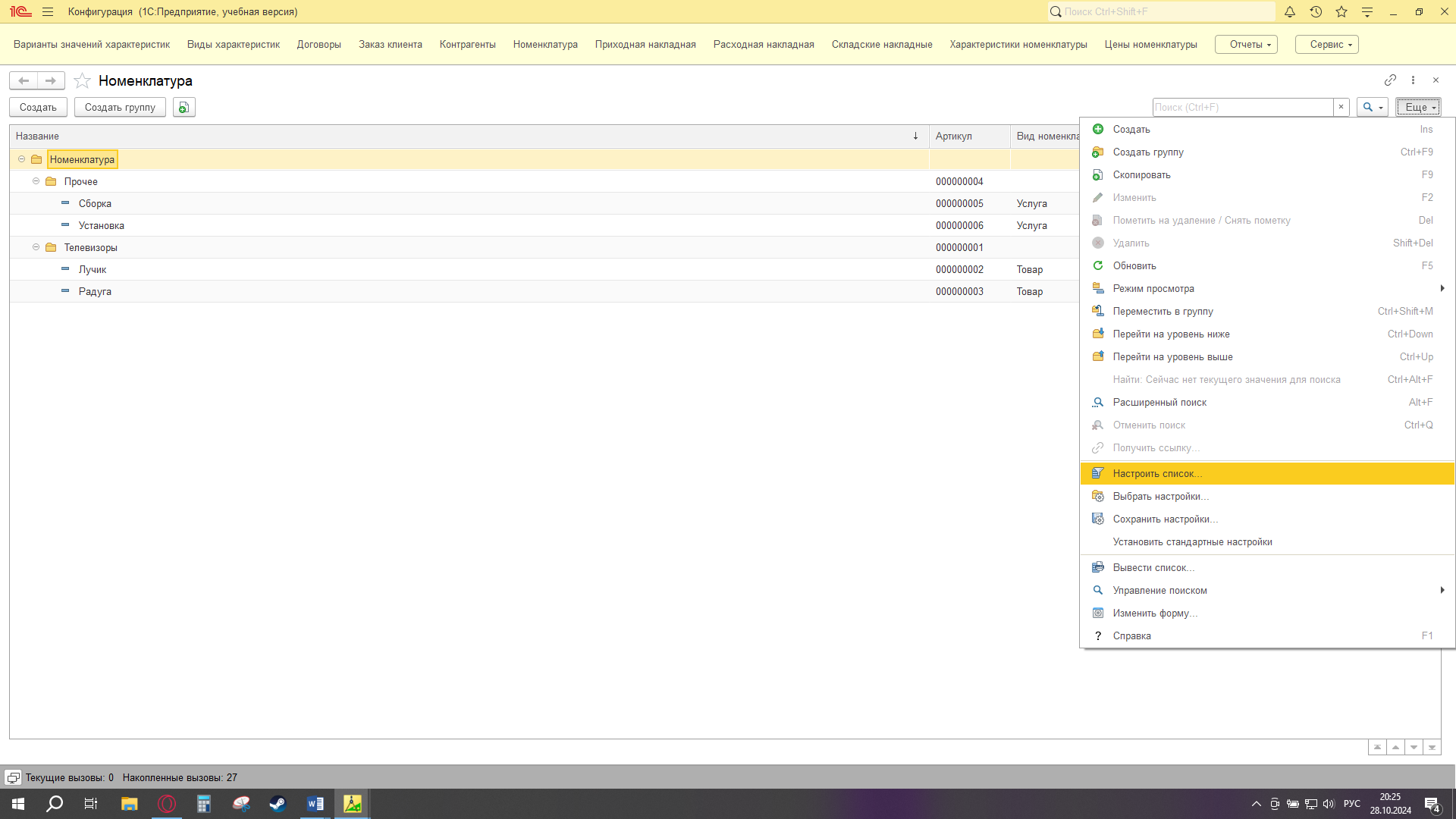

Рисунок 6 – Расположение кнопки «Настроить список…» на «1С:Предприятие».

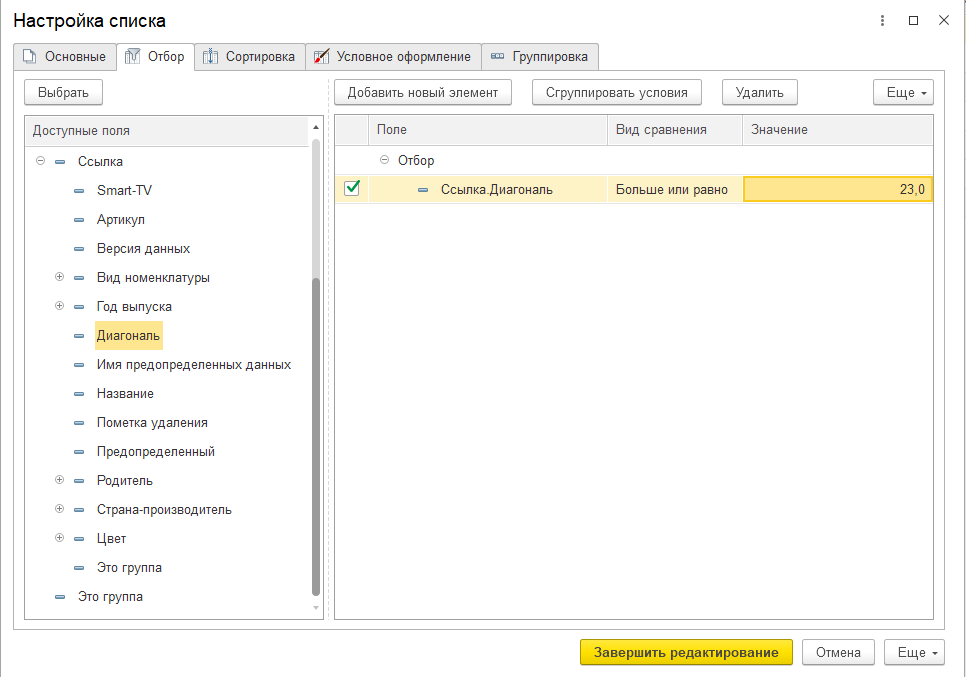

На вкладке «Отбор» в Доступные поля раскрыли Ссылка, вынесли Диагональ в Поле, Вид сравнения: «Больше или ровно», Значение: «23». И нажали «Завершить редактирование».

Рисунок 8 – Настройка отбора характеристик на «1С:Предприятие».

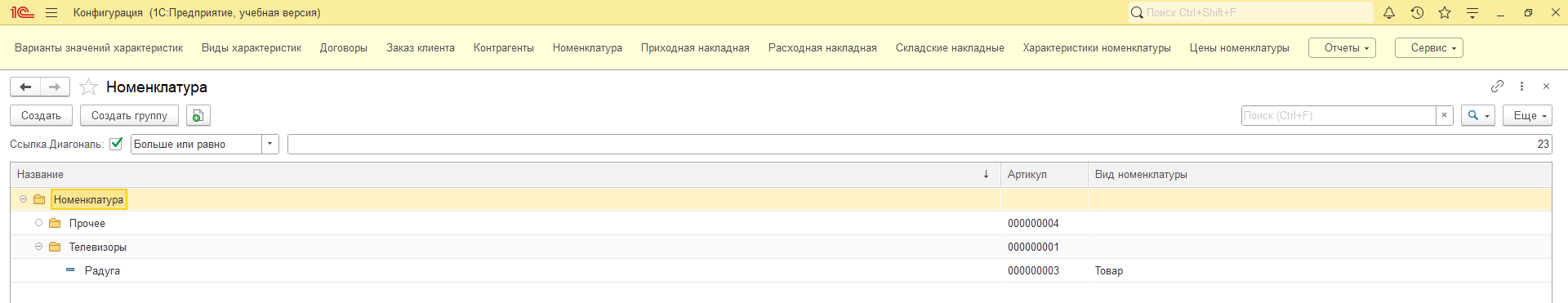

Рисунок 8 – Отбор характеристик в справочнике «Номенклатура» на «1С:Предприятие».

Вывод

В данной лабораторной работе была проделана работа с механизмом хранения характеристик номенклатуры.
