Лабораторная работа №3

По дисциплине "Цифровая обработка сигнала":

"СИНТЕЗ ЦИФРОВЫХ БИХ-ФИЛЬТРОВ МЕТОДОМ БИЛИНЕЙНОГО Z-ПРЕОБРАЗОВАНИЯ"

Выполнил:

Студенты группы

Проверила:

Цель работы: Изучение метода билинейного z-преобразования на примере синтеза цифровых ФНЧ и ФВЧ по аналоговым фильтрам прототипам Чебышёва и Баттерворта. Моделирование синтезированного цифрового фильтра проводится в среде «Спектр-2».

Номер бригады: 21.

Предпоследняя и последняя цифры студенческого: 72.

Таблица 1 – Коэффициенты звеньев ФНЧ Баттерворта

Звено
1	1	2	1	1	-0,8057	0,1745
2	1	2	1	1	-0,9063	0,3207
3	1	2	1	1	-1,1543	0,6827

Рисунок 1 – Схема ФВЧ Баттерворта с указанием коэффициентов звеньев

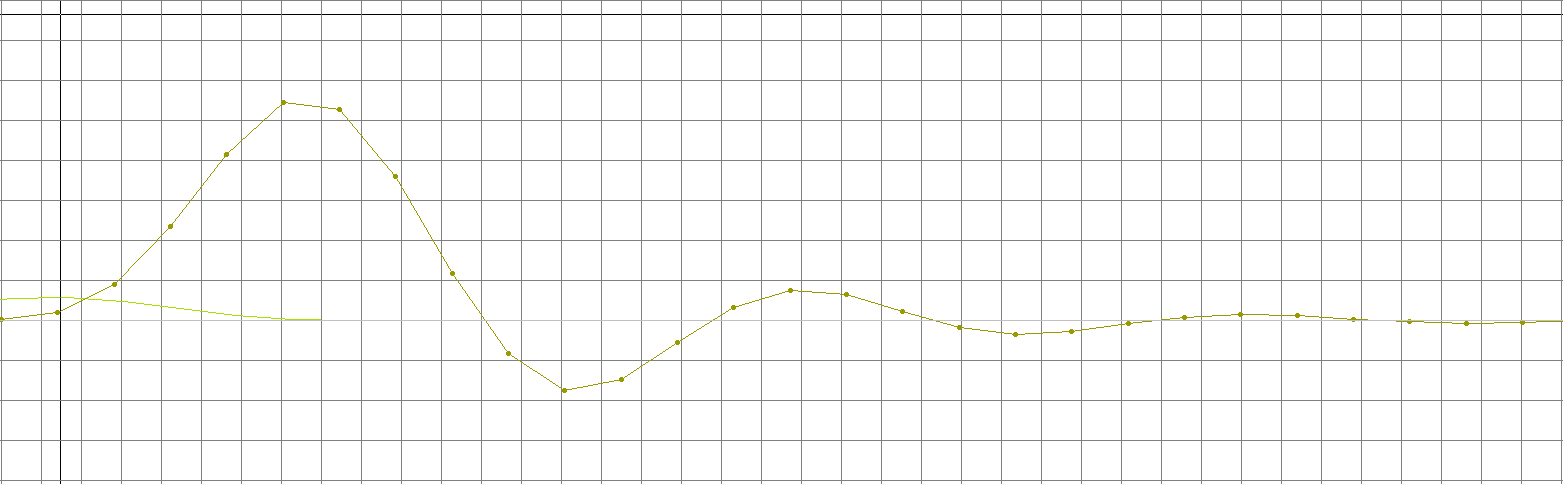

Рисунок 2 – ИХ цифрового фильтра

По вертикали 50 мВ/дел.

По горизонтали 50 мкс/дел.

Рисунок 3 – АЧХ в логарифмическом масштабе

При 1555 Гц затухание составляет -72,4 дБ

При 3389 Гц затухание составляет -112,4 дБ

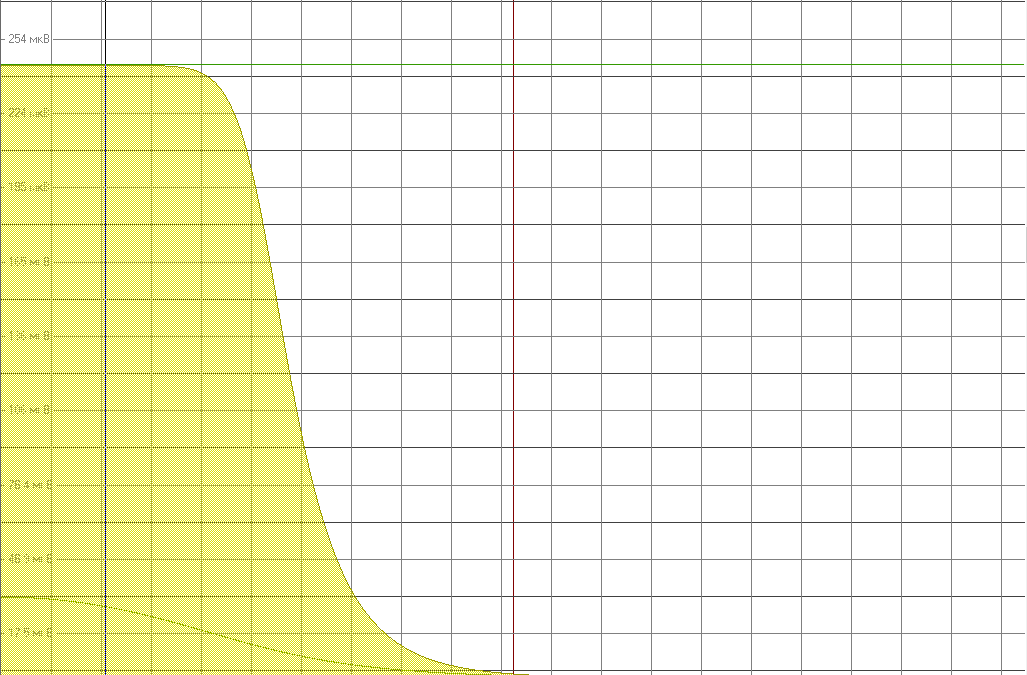

Рисунок 4 – АЧХ в линейном масштабе

Был изучен метод билинейного z-преобразования на примере синтеза цифрового ФНЧ по аналоговым фильтрам прототипам Баттерворта. Фильтр смоделирован в среде «Спектр-2».
