Лабораторная работа №108
По дисциплине "Устройства СВЧ и антенны":
"ИССЛЕДОВАНИЕ ДВУХЗЕРКАЛЬНЫХ АНТЕНН"
Выполнил:
Студент группы
Проверил:
Кандидат технических наук:
Цель работы
Изучение принципа действия двухзеркальной антенны.
Изучение влияния фазовых искажений в раскрыве двухзеркальной антенны на диаграмму направленности.
Изучение принципа действия антенны АДЭ.

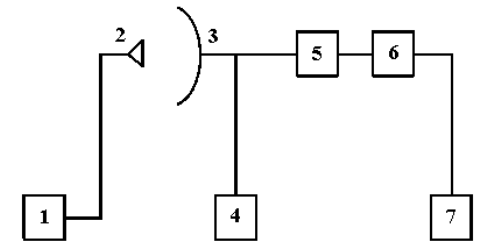

Рисунок 1 – Блок-схема измерительной установки
Расчетная часть
Вариант 20
Таблица 1 – исходные данные варианта
№ п.п. |
R, м |
r, м |
λ, м |
Δ |
20 |
9 |
0,6 |
0,12 |
0,2 |
В нулевом секторе углов:
Тогда:
,
,
В секторе с первой расчетной точкой
Тогда:
,
,
В секторе с второй расчетной точкой
Тогда:
,
,
В секторе с третьей расчетной точкой
Тогда
,
,
В секторе с четвертой расчетной точкой
Тогда
,
,
В секторе с пятой расчетной точкой
Тогда
,
,

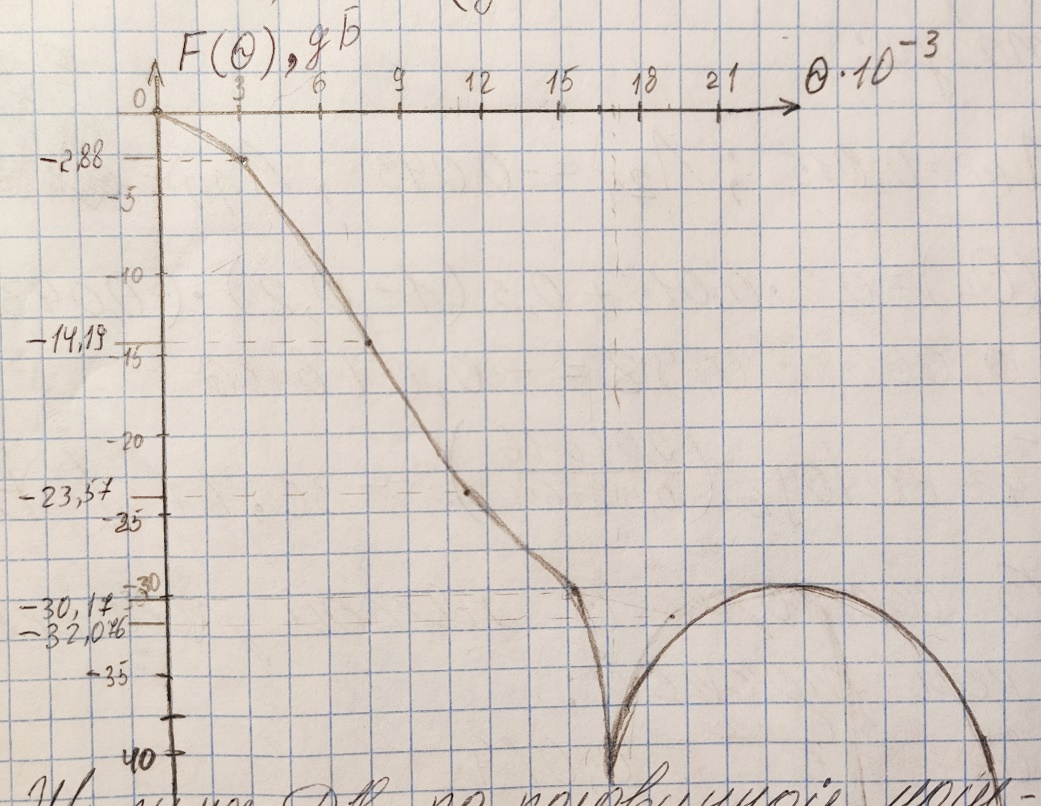

Рисунок 2 – Диаграмма направленности двухзеркальной антенны Кассегрена
Выполнение
Пункт 1
Измерение диаграммы направленности антенны Кассегрена
Таблица 1 – диаграмма направленности антенны Кассегрена
|
1 |
2 |
3 |
4 |
5 |
8 |
11 |
NдБ |
26 |
23,5 |
19,4 |
12,2 |
10 |
15,2 |
0 |
Диаграмму направленности антенны Кассегрена отнормируем к максимальному значению.
Таблица 2 – отнормированная диаграмма направленности антенны Кассегрена
|
1 |
2 |
3 |
4 |
5 |
8 |
11 |
NдБ |
0 |
-2,5 |
-6,6 |
-13,8 |
-16 |
-10,8 |
-26 |
Рисунок 3 – Диаграмма направленности антенны Кассегрена
Пункт 2
Измерение диаграммы направленности антенны АДЭ
Таблица 3 – диаграмма направленности антенны АДЭ
|
0 |
1 |
2 |
3 |
4 |
6 |
9 |
NдБ |
10 |
9 |
7,5 |
2,6 |
2,2 |
2,5 |
0 |
Диаграмму направленности антенны АДЭ отнормируем к максимальному значению.
Таблица 4 – отнормированная диаграмма направленности антенны АДЭ
|
0 |
1 |
2 |
3 |
4 |
6 |
9 |
NдБ |
0 |
-1 |
-2,5 |
-7,4 |
-7,8 |
-7,5 |
-10 |
Рисунок 3 – Диаграмма направленности антенны АДЭ
Вывод:
В ходе лабораторной работы был изучен принцип действия двухзеркальной и АДЭ антенны, а также влияние фазовых искажений в раскрыве двухзеркальной антенны на диаграмму направленности.
