Лабораторная работа №107

По дисциплине "Устройства СВЧ и антенны":

"Измерение коэффициента усиления антенн"

Выполнил:

Студент группы

Проверил:

Кандидат технических наук:

Цель работы

Ознакомление с понятиями коэффициента усиления (КУ) антенны, коэффициента направленного действия (КНД) антенны и с относительными методами КУ.

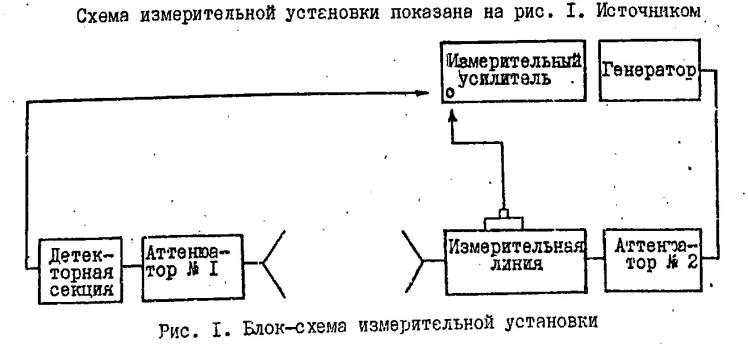

Рисунок 1 – Блок-схема измерительной установки

Расчетная часть

Таблица 1 – исходные данные варианта

№ п.п.	Частота, МГц	Расстояние между приемной и передающей антеннами, М	Мощность передатчика, мВт	Размеры прямоугольного раскрыва передающей антенны, см	Размеры диагонали прямоугольного раскрыва приемной антенны, см
20	7300	10	400	7,5х8,5	26

Минимальное допустимое расстояние между антеннами:

Коэффициент направленного действия (КНД):

раз

раз

Мощность, поступающая на вход приёмника:

Вт

Выполнение

Метод двух одинаковых антенн:

Метод 3х разных антенн:

Относительный метод:

Вывод:

В ходе лабораторной работы было изучено понятие коэффициента усиления (КУ) антенн и коэффициента направленного действия (КНД) антенн с помощью методов двух одинаковых антенн, метода трёх различных антенн и относительного метода. Найденные разными методами КУ практически совпадают, что свидетельствует о корректном выполнении работы с погрешностями.
