Практическая работа № 3

по дисциплине “Сети и системы передачи информации”

на тему «Среда моделирования GNS3»

Выполнили: ст.гр. ИБ-21б

Рохтин Я.А., Басов П.К.

Проверил: ст. преп. Чуйкова В.В.

Курск 2024 г.

Цель работы

Получить навыки использования среды GNS3 для моделирования компьютерных сетей на базе сетевых устройств, в том числе устройств Cisco.

Ход работы

Добавим в GNS3 маршрутизатор Cisco 3725 и соберём макет локальной сети (рис. 1).

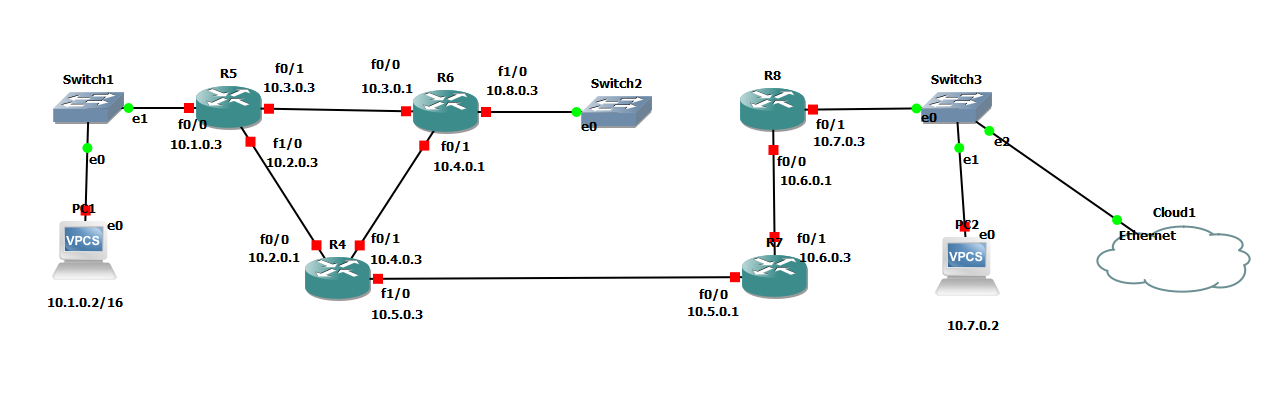

Рисунок 1 – Макет локальной сети

Так как на макете 8 физических сегментов сети, то необходимо задать 8 подсетей.

Зададим ip-адреса и маски хостам (табл. 1).

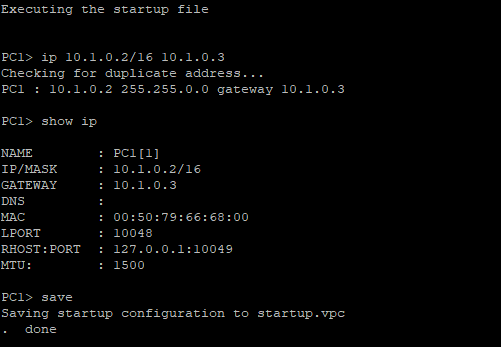

Рисунок 2 – Задание ip-адреса 1-му хосту

Таблица 1 – ip-адреса хостов

PC1	PC2
10.1.0.2/16	10.7.0.2/16

Далее настоим интерфейсы маршрутизаторов (табл. 2).

Рисунок 3 – Настройка интерфейса маршрутизатора R5

Таблица 2 – Интерфейсы маршрутизаторов

Порты\Маршрутизаторы	R4	R5	R6	R7	R8
f0/0	10.2.0.1	10.1.0.3	10.3.0.1	10.5.0.1	10.6.0.1
f0/1	10.4.0.3	10.3.0.3	10.4.0.1	10.6.0.3	10.7.0.3
f1/0	10.5.0.3	10.2.0.3	10.8.0.3	-	-

Настроим статический маршрут командой ip route для каждого маршрутизатора (рис. 4).

Рисунок 4 – Настроим статический маршрута для маршрутизатора R5

Проверим отправку и получение пакетов командой ping, до маршрутизатора другой подсети и компьютера (рис. 5, 6).

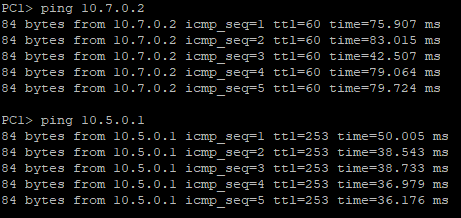

Рисунок 5 – Проверка отправки и получения пакетов

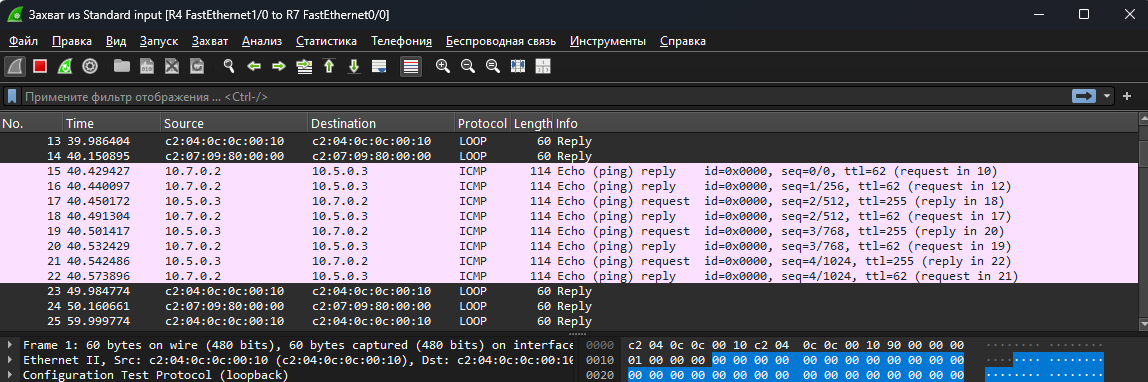

Рисунок 6 – Проверка отправки и получения пакетов с помощью wireshark

Вывод

Получили базовые знания использования среды GNS3 для моделирования компьютерных сетей на базе сетевых устройств, в том числе устройств Cisco.
