Вопросы для самоконтроля

1. Принцип действия фоторезисторного датчика Фоторезисторный датчик основан на изменении сопротивления полупроводниковой пластины при её освещении в результате внутреннего фотоэффекта. Сопротивление уменьшается пропорционально световому потоку.

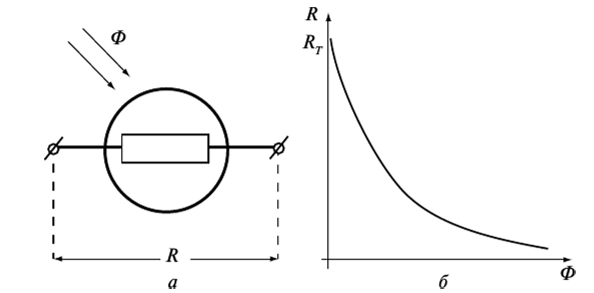

2. Схема фоторезисторного датчика и его статическая характеристика Схема датчика включает полупроводниковую пластину, подключённую к источнику напряжения. Статическая характеристика выражается зависимостью сопротивления R от светового потока Ф. При низкой освещенности сопротивление подчиняется закону Ома.

3. Основные характеристики фоторезисторных датчиков

• Чувствительность: отношение темнового сопротивления R_T​ к сопротивлению при освещении R_CB​.

• Спектральная чувствительность: диапазон волн (инфракрасное до ультрафиолетового).

• Темновое сопротивление.

• Постоянная времени.

• Нелинейность характеристик и температурозависимость.

4. Принцип действия терморезисторных датчиков Основан на изменении электрического сопротивления проводников или полупроводников в зависимости от температуры. Чаще всего используются металлические терморезисторы из-за их стабильности.

5. Основные характеристики терморезисторных датчиков, их достоинства и недостатки

• Диапазон измеряемых температур: от -260 °C до +1200 °C.

• Термометрическое сопротивление (номинальные статические характеристики).

• Достоинства: стабильность, высокая точность.

• Недостатки: инерционность, нелинейность зависимости, разброс параметров термисторов.

6. Принцип действия индуктивных датчиков, типы Принцип основан на изменении индуктивности катушки под воздействием входной величины (перемещения, усилия). Типы:

• Короткоходовые и длинноходовые.

• Нормальные и дифференциальные.

• Магнитоупругие (с изменением магнитной проницаемости).

7. Достоинства, недостатки и области применения индуктивных датчиков

• Достоинства: простота, надёжность, возможность работы на переменном токе.

• Недостатки: нелинейность характеристик, влияние частоты питания, температурная зависимость.

• Области применения: измерение перемещений, давления, моментов.

8. Принцип действия емкостных датчиков, основные типы Преобразование входной величины в электрическую ёмкость. Типы:

• Датчики с изменением расстояния между обкладками.

• Датчики с изменением диэлектрической проницаемости.

• Датчики с изменением площади электродов.

9.Схемы включения емкостных датчиков Основные схемы включают мостовые схемы и частотно-зависимые цепи. Важно учитывать высокое входное сопротивление, низкую входную ёмкость и тщательное экранирование.
