НЕЛИНЕЙНАЯ ЛОКАЦИЯ

Отчет по лабораторной работе №5

по дисциплине «Защита информации от утечки по техническим каналам»

		Студенты гр. 731-2
		____________
		Руководитель
		м.н.с., Ассистент каф. ТУ
		Г.Ю. Ким
		____________

Введение

Целью работы является изучение приемов обнаружения нелинейных соединений.

Задание:

1. Определить отклик чистого полупроводника с помощью нелинейного локатора, провести поиск на минимальной и максимальной частоте.

2. Определить аудио отклик с помощью головных телефонов, провести поиск на минимальной и максимальной частоте.

3. Определить ложное соединение при одновременном интенсивном простукивании места расположения отражающего объекта прилагаемой деревянной палочкой.

4. Определить максимальную дальность обнаружения при различных уровнях излучения антенны.

Нелинейный локатор NR-900EM применяется для выявления и локализации скрыто установленных средств негласного съема информации, в том числе диктофонов и другой аппаратуры, содержащей полупроводниковые радиоэлементы. Данный локатор применяется для обследования ограждающих строительных конструкций, стен, мебели, предметов интерьера, с целью выявления электронных устройств негласного получения информации (радиомикрофонов, микрофонных усилителей, диктофонов и т.д.), в различных режимах работы: в режиме передачи, в выключенном или в «сторожевом» режиме (для устройств с дистанционным управлением).

1 ХОД РАБОТЫ

Первоочередно после запуска локатора необходимо откалибровать устройство, что предоставлено на рисунке 1.1.

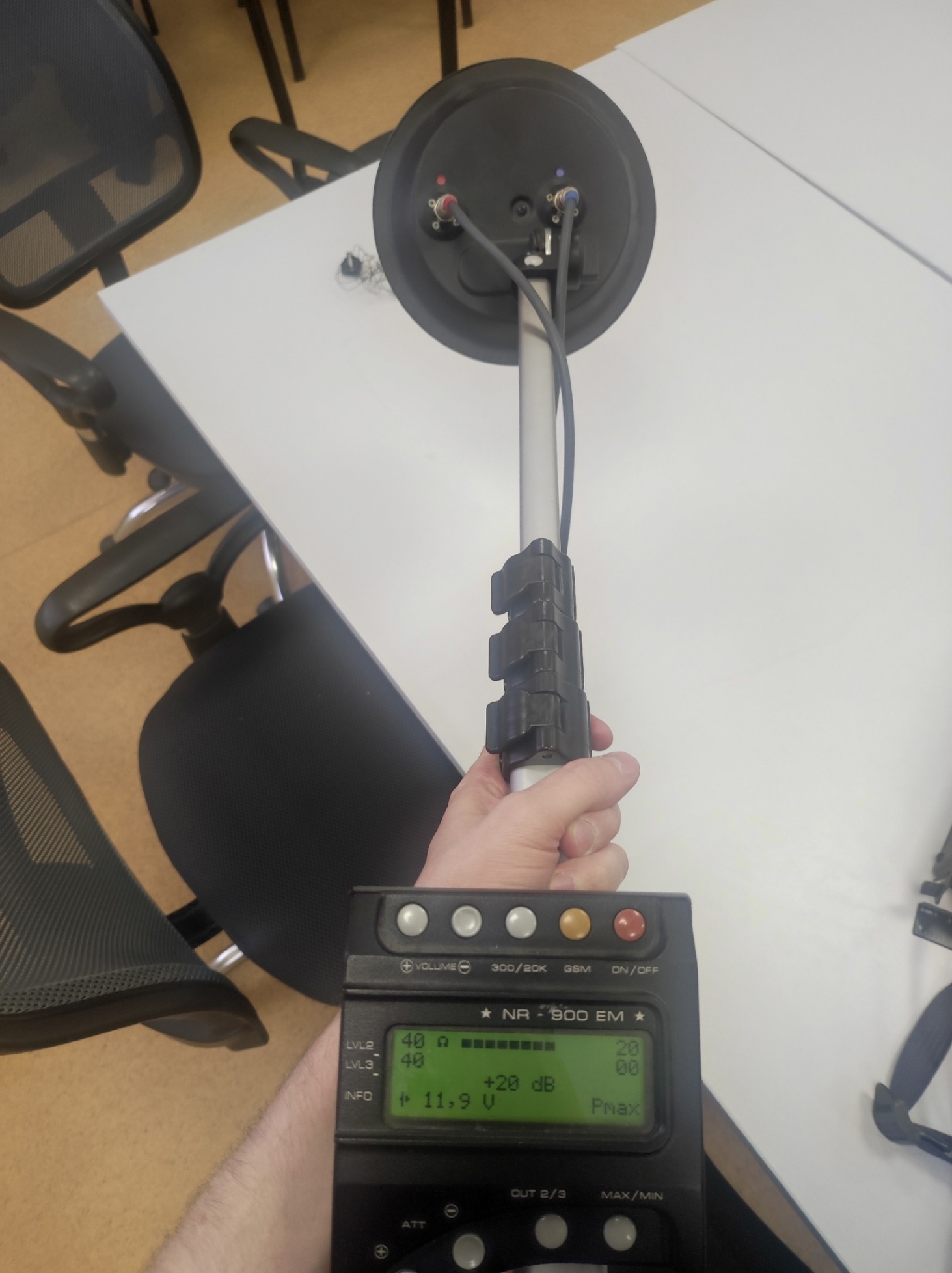

Рисунок 1.1 – Устройство после калибровки

После необходимо произвести включения режима работы «300», а также включить режим подавления сигналов сотовой связи, что представлено на рисунке 1.2.

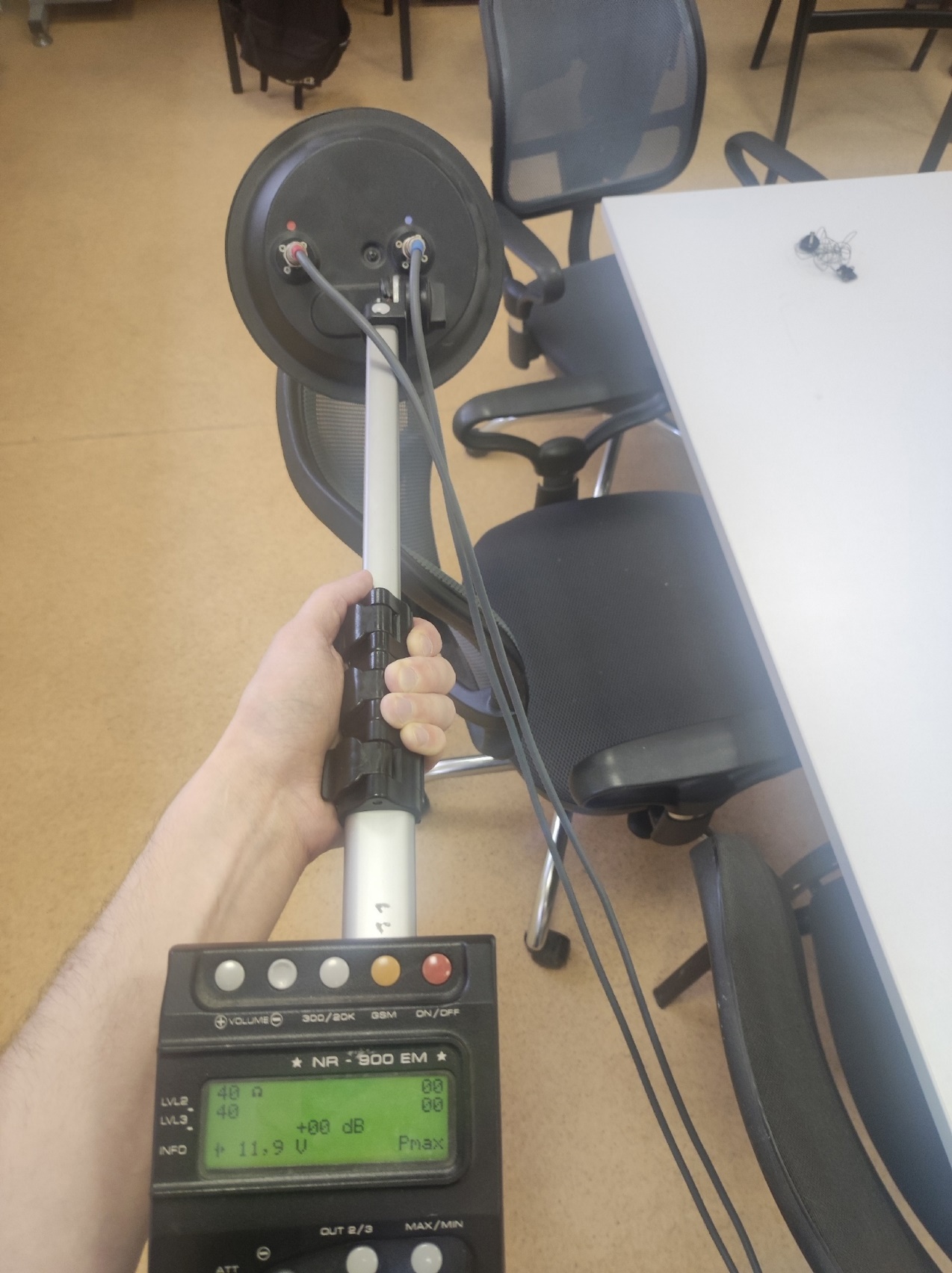

Рисунок 1.2 – Включение режима работы «300»

Далее необходимо проверить работоспособность локатора направив его на штатный диод, а также установить максимальный уровень зондирующего сигнала и максимальную чувствительность, и прослушать тональный сигнал, что представлено на рисунках 1.3 – 1.4 соответсвенно.

Рисунок 1.3 – Направление локатора на штатный диод

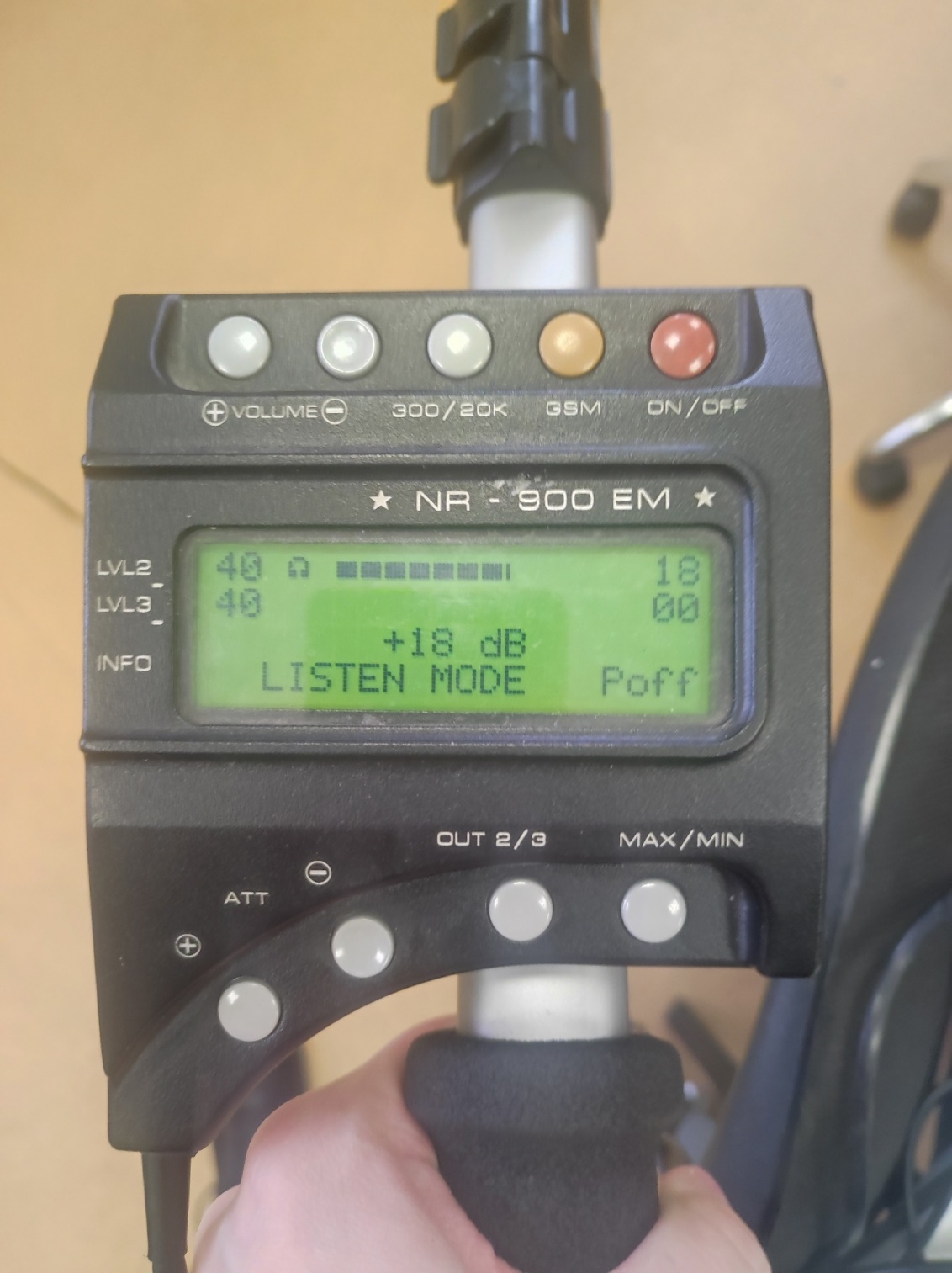

Рисунок 1.4 – Установка чувствительности и уровня сигнала

Также необходимо проверить работоспособность путем изменения положения локатора , что представлено на рисунке 1.5.

Рисунок 1.5 – Проверка детектируемости

Под конец необходимо перевести произвести прослушивание сигнала в режиме «20К», что представлено на рисунке 1.6.

Рисунок 1.6 – Режим «20К»

Заключение

В ходе выполнения практической работы были изучены приемы обнаружения нелинейных соединений.
