ОЦЕНКА ЗАЩИЩЕННОСТИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ПОМЕЩЕНИЯ ОТ УТЕЧКИ ИНФОРМАЦИИ ПО ВИБРОАКУСТИЧЕСКОМУ КАНАЛУ КОМПЛЕКСОМ «СПРУТ-7»

Отчет по лабораторной работе №2

по дисциплине «Защита информации от утечки по техническим каналам»

		Студенты гр. 731-2
		____________
		Руководитель
		м.н.с., Ассистент каф. ТУ
		Г.Ю. Ким
		____________

Введение

Цель работы: изучить методику применения комплекса «Спрут-7» при оценке защищенности ограждающих конструкций помещения от утечки информации по виброакустическому каналу. Научиться рассчитывать коэффициенты виброизоляции ограждающих конструкций помещения и оформлять результаты измерений.

Программно-аппаратный комплекс «Спрут-7» предназначен для проверки выполнения норм эффективности защиты речевой информации от ее утечки по акустическому и виброакустическому каналам, а также за счет прямых низкочастотных акустоэлектрических преобразований.

Комплекс обеспечивает измерение характеристик акустических сигналов, в том числе октавный, треть октавный анализ и анализ с использованием функции быстрого преобразования Фурье (БПФ); проведение исследований характеристик и проверку эффективности систем акустического и виброакустического зашумления; измерение уровней сигналов акустоэлектрических преобразователей с использованием функции БПФ.

Комплекс может использоваться также при измерении и гигиенической оценке шумов и вибрации в жилых и производственных помещениях на соответствие санитарным нормам.

1 ХОД РАБОТЫ

Первоочередно необходимо произвести измерения уровня тестового сигнала. Результат одного из замеров предоставлен на рисунке 1.1.

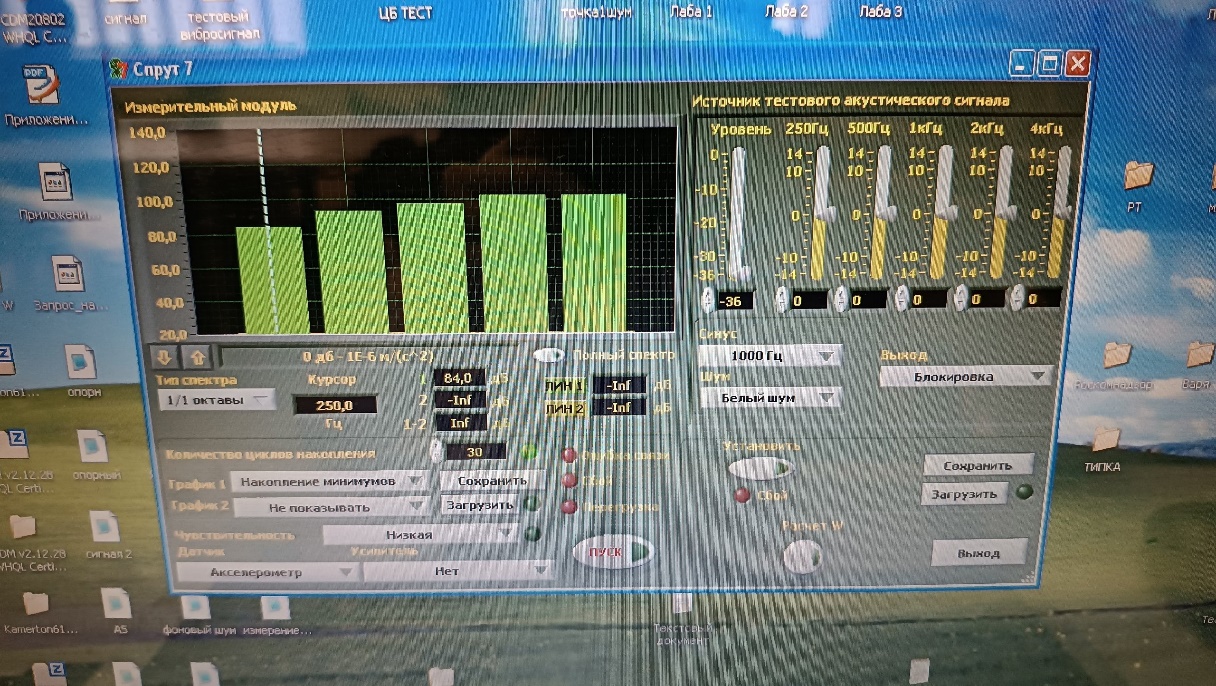

Рисунок 1.1 – Результат первого замера тестового сигнала

После необходимо произвести измерения фонового виброшума. Результат одного из измерений представлен на рисунке 1.2.

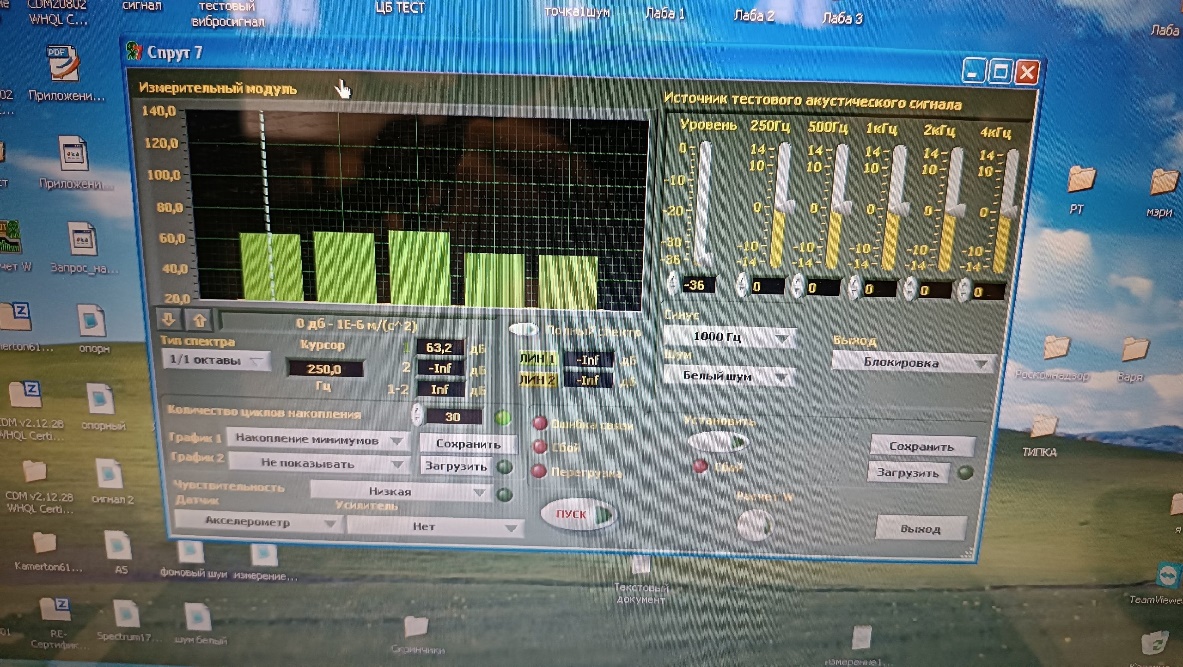

Рисунок 1.2 – Результат первого измерения фонового шума

Далее необходимо произвести измерения уровня вибросигнала в контрольной точке. Результат одного из измерений представлен на рисунке 1.3.

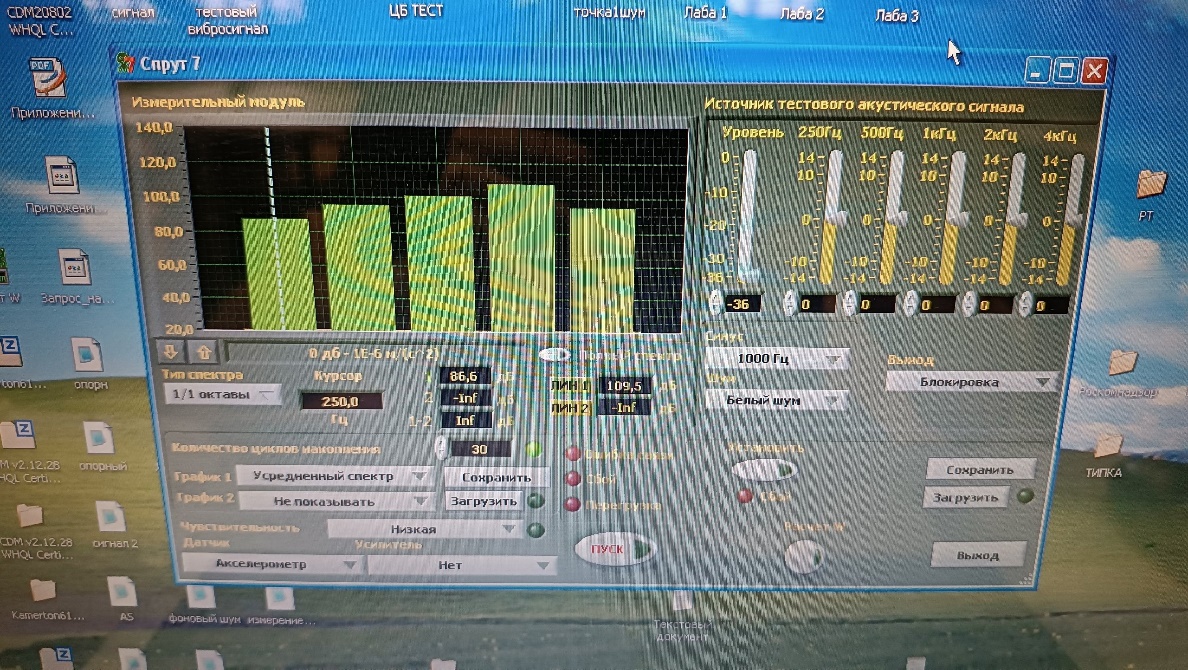

Рисунок 1.3 – Результат первого измерения в контрольной точке

Все измерения были занесены в таблицу 1.1, которой значения уровней тестового вибросигнала находятся в колонке «Уровень тестового сигнала », значения уровней фонового виброшума находятся в колонке «Измеренный уровень виброакустического шума в контрольной точке, », значения уровней виброакустического сигнала в контрольной точке находятся в колонке ««Уровень измеренного суммарного виброакустического сигнала и виброакустического шума в контрольной точке, ».

Далее были рассчитаны октавные уровни виброакустического сигнала V_с1i по формуле 1.1:

		(1.1)
где	- поправка в дБ, определялась из таблицы 4.2 указанной в методичке.

Далее были рассчитаны октавные уровни звукоизоляции рассчитаны по формуле 1.2:

(1.2)

Все результаты вычислений были занесены в таблицу 1.1.

Таблица 1.1 – Результаты расчетов октавных коэффициентов звукоизоляции

Номер октавной полосы,	Измеренный уровень виброакустического шума в контрольной точке, , дБ	Уровень тестового сигнала, , дБ	Уровень измеренного суммарного виброакустического сигнала и виброакустического шума в контрольной точке, , дБ	Расчетный уровень виброакустического сигнала в контрольной точке, , дБ	Октавные уровни виброизоляции в контрольной точке, , дБ
Контрольная точка №
1	63,2	86,6	84,0	84,0	2,6
2	65,2	95,0	93,1	93,1	1,9
3	67,6	100,8	97,6	97,6	3,2
4	55,0	108,3	102,1	102,1	6,2
5	55,0	94,8	102,5	102,5	-7,7

Нормативное значение октавных уровней звукоизоляции в контрольной точке, , для помещений, не оборудованных системами звукоусиления, равно 46.

По результатам из таблицы 1.1 все октавные уровни звукоизоляции в контрольной точке оказались ниже нормативных значений, что означает, что звукоизоляция помещения не соответствует необходимым требованиям, а значит помещение не защищено от утечки речевой информации.

Заключение

В ходе выполнения практической работы была изучена методика применения комплекса «Спрут-7» при оценке защищенности ограждающих конструкций помещения от утечки информации по виброакустическому каналу, приобретены навыки расчета коэффициентов виброизоляции ограждающих конструкций помещения и оформления результатов измерений.
