Введение

Цель работы: изучить порядок применения комплекса «Спрут-7» при оценке защищенности ограждающих конструкций помещения от утечки информации по акустическому каналу. Научиться рассчитывать коэффициенты звукоизоляции ограждающих конструкций помещения и оформлять результаты измерений.

Программно-аппаратный комплекс «Спрут-7» предназначен для проверки выполнения норм эффективности защиты речевой информации от ее утечки по акустическому и виброакустическому каналам, а также за счет прямых низкочастотных акустоэлектрических преобразований.

Комплекс обеспечивает измерение характеристик акустических сигналов, в том числе октавный, треть октавный анализ и анализ с использованием функции быстрого преобразования Фурье (БПФ); проведение исследований характеристик и проверку эффективности систем акустического и виброакустического зашумления; измерение уровней сигналов акустоэлектрических преобразователей с использованием функции БПФ.

Комплекс может использоваться также при измерении и гигиенической оценке шумов и вибрации в жилых и производственных помещениях на соответствие санитарным нормам.

1 ХОД РАБОТЫ

Первоочередно необходимо произвести измерения уровня тестового сигнала. Результат одного из замеров предоставлен на рисунке 1.1.

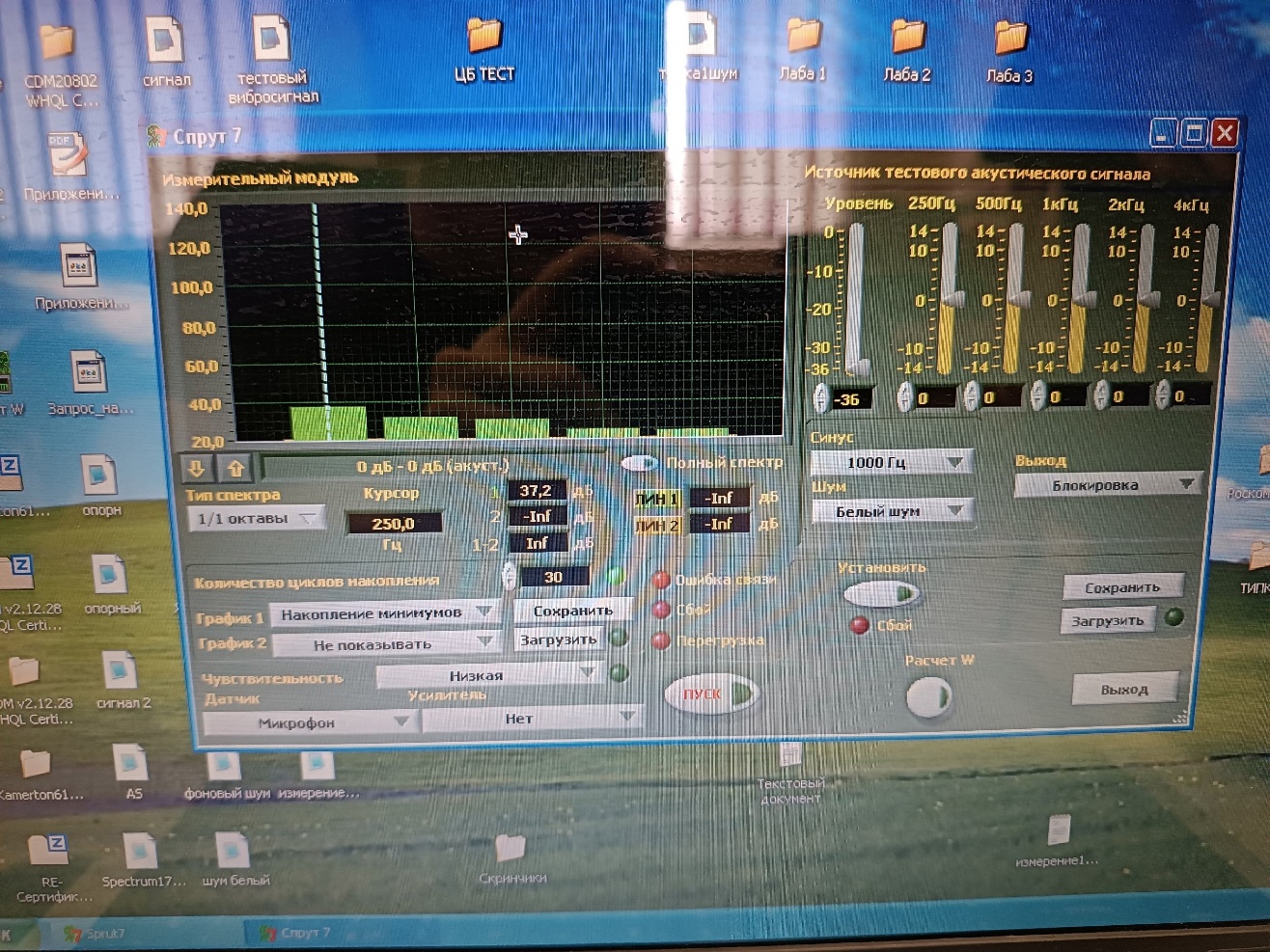

Рисунок 1.1 – Результат первого замера тестового сигнала

После необходимо произвести измерения фонового шума. Результат одного из измерений представлен на рисунке 1.2.

Рисунок 1.2 – Результат первого измерения фонового шума

Далее необходимо произвести измерения уровня акустического сигнала в контрольной точке. Результат одного из измерений представлен на рисунке 1.3.

Рисунок 1.3 – Результат первого измерения в контрольной точке

Все измерения были занесены в таблицу 1.1, которой значения уровней тестового сигнала находятся в колонке «Уровень тестового сигнала », значения уровней фонового шума находятся в колонке «Измеренный уровень акустического шума в контрольной точке, », значения уровней акустического сигнала в контрольной точке находятся в колонке ««Уровень измеренного суммарного акустического сигнала и акустического шума в контрольной точке, ».

Далее были рассчитаны октавные уровни акустического сигнала L_с1i по формуле 1.1:

		(1.1)
где	- поправка в дБ, определялась из таблицы 4.2 указанной в методичке.

Далее были рассчитаны октавные уровни звукоизоляции рассчитаны по формуле 1.2:

(1.2)

Все результаты вычислений были занесены в таблицу 1.1.

Таблица 1.1 – Результаты расчетов октавных коэффициентов звукоизоляции

Номер октавной полосы,	Измеренный уровень акустического шума в контрольной точке, , дБ	Уровень тестового сигнала, , дБ	Уровень измеренного суммарного акустического сигнала и акустического шума в контрольной точке, , дБ	Расчетный уровень акустичес-кого сигнала в контроль-ной точке, , дБ	Октавные уровни звукоизо-ляции в контро-льной точке, , дБ
Контрольная точка №
1	37,2	74,4	39,6	35,6	38,8
2	31,7	78,9	35,5	32,5	46,4
3	30,1	83,7	35,3	33,3	50,4
4	24,4	83,8	35,5	35,5	48,3
5	23,3	86,5	34,8	34,8	51,7

Нормативное значение октавных уровней звукоизоляции в контрольной точке, , для помещений, не оборудованных системами звукоусиления, равно 46.

По результатам из таблицы 1.1 некоторые октавные уровни звукоизоляции в контрольной точке оказались ниже нормативных значений, что означает, что звукоизоляция помещения не соответствует необходимым требованиям, а значит, помещение не защищено от утечки речевой информации.

Заключение

В ходе выполнения практической работы был изучен порядок применения комплекса «Спрут-7» при оценке защищенности ограждающих конструкций помещения от утечки информации по акустическому каналу. А также получены навыки рассчитывать коэффициенты звукоизоляции ограждающих конструкций помещения и оформлять результаты измерений.
