3 Разработка пространственной модели объекта информационной защиты. Описание угроз утечки информации по техническим каналам
Первоочередно необходимо проанализировать актуальность угроз утечки информации по техническим каналам и подобрать средства активной защиты, что предоставлено в таблице 3.1.
Таблица 3.1 – Угрозы и средства активной защиты
Тип угрозы |
Чем реализовывается |
Модель устройства защиты |
Место установки |
Кол-во |
Утечка акустической (речевой) информации |
Подслушивающие устройства (жучки, скрытые микрофоны), мобильные телефоны с удаленным включением микрофона, направленные микрофоны, лазерные микрофоны (снятие вибраций с окон и предметов), анализ вибраций стен и перегородок |
Аудиогенераторы-излучатели «СА-4Б», «СВ-4Б1» |
Оконный короб, дверной проем, канал вентиляции, надпотолочное пространство |
3-5 |
Утечка видовой информации |
Наблюдение посторонними лицами с использованием специальных средств и аппаратуры, оптические приборы и т.д. |
Жалюзи, шторы, занавески и тд. |
На окно |
2 |
Утечка информации по каналам побочных электромагнитных излучений и наводок (ПЭМИН) |
Перехват излучений от мониторов, клавиатур, кабелей, анализ электромагнитных наводок на проводку, использование специализированных приемников для съема информации с электронных устройств |
Средства защиты «Соната-Р3.1», экранирова-ние и заземление линий связи. |
В стенах, места подключения компьютеров |
0 |
Утечка акустической информации по каналу АЭП |
Наведение звуковых колебаний на электропроводку, телефонные линии, корпуса устройств, Использование телефонных аппаратов, микрофонов гарнитур, наушников, динамиков в режиме пассивного съема |
Виброгене-раторы «СВ-4Б» и «СВ-4Б1» |
На электропро-водку, в распредели-тельных коробах, на стенах |
0 |
Далее необходимо разработать схему расстановки средств защиты при акустическом зашумлении, что предоставлено на рисунке 3.1.

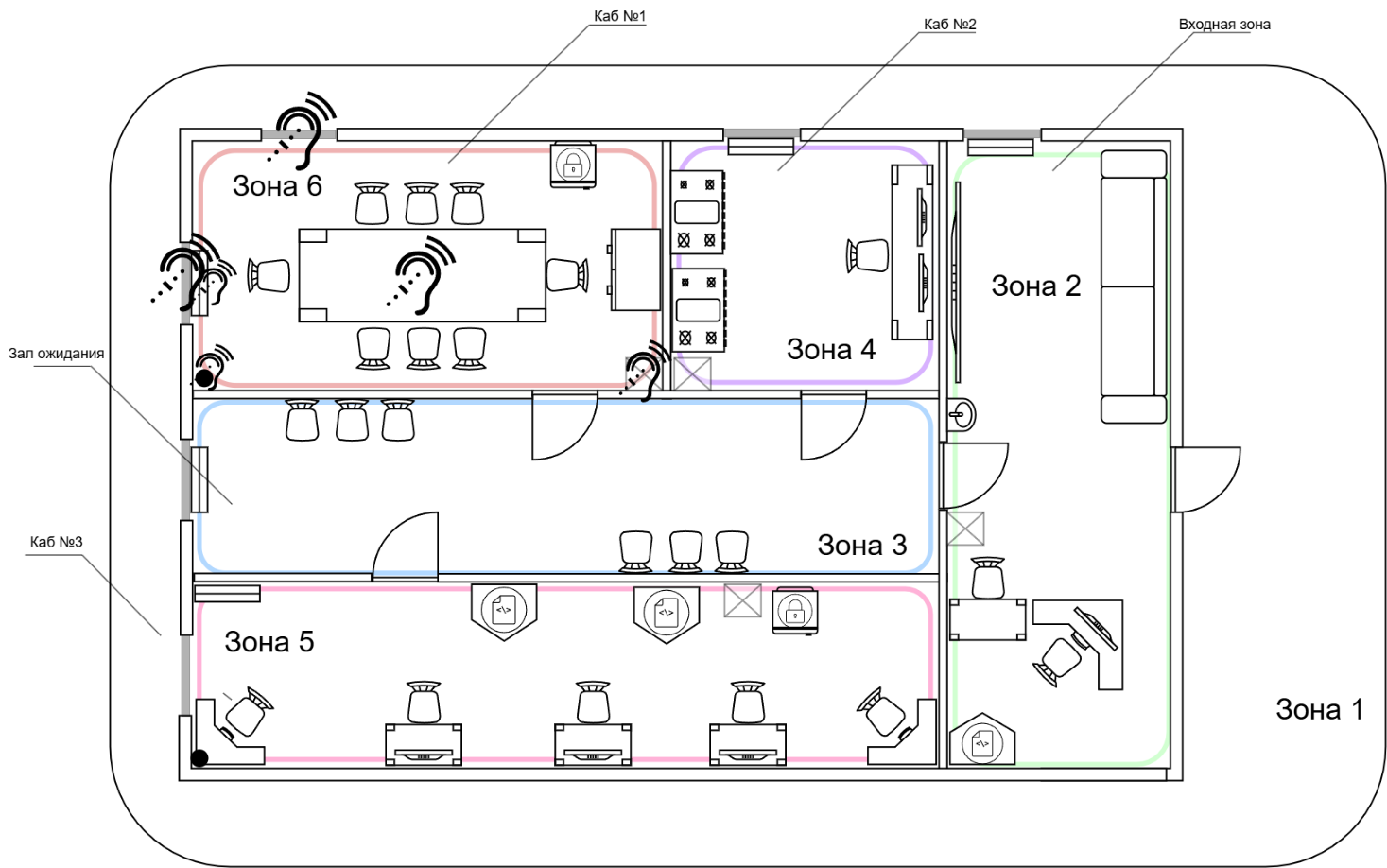

Рисунок 3.1 – Схема расстановки при акустическом зашумлении
После необходимо разработать схему расстановки средств защиты при вибрационном зашумлении, что предоставлено на рисунке 3.2.

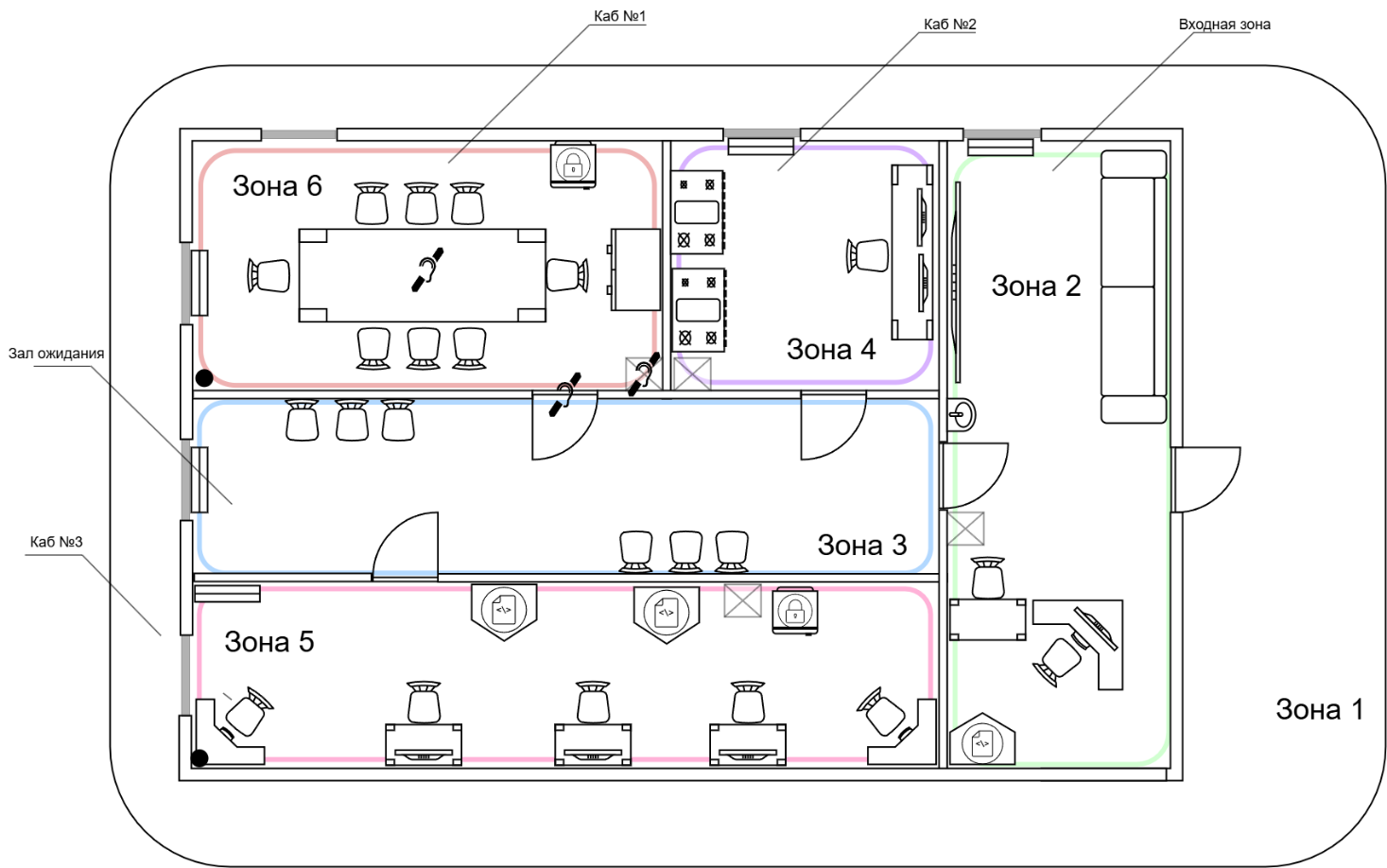

Рисунок 3.2 – Схема расстановки при вибрационном зашумлении
4 Разработка систем защиты от утечек за счет побочных электромагнитных излучений и наводок
Первоочередно необходимо описать системы защиты от утечек за счет побочных электромагнитных излучений и наводок (ПЭМИН), что предоставлено в таблице 4.1.
Таблица 4.1 – Описание системы защиты от утечек за счет ПЭМИН
Тип средства |
Описание |
Модель устройства защиты |
Место установки |
Кол-во |
Пространствен-ного зашумления |
Отвечает за защиту от прослушивания внутри помещений путем создания фонового шума, который маскирует речь и делает её неразборчивой для микрофонов |
ГШ-ЛГШ-501
|
Потолок, углы комнаты |
5 |
Линейного зашумления |
Отвечает за защиту от утечки информации по проводам и электромагнитным каналам (например, через сети питания, кабели, радиоизлучение) |
Соната – РС2 |
Возле розеток и электрощитков, на вводе кабелей в комнату |
1 |
Далее необходимо разработать схему расстановки средств защиты от утечек за счет ПЭМИН, что предоставлено на рисунке 4.1.

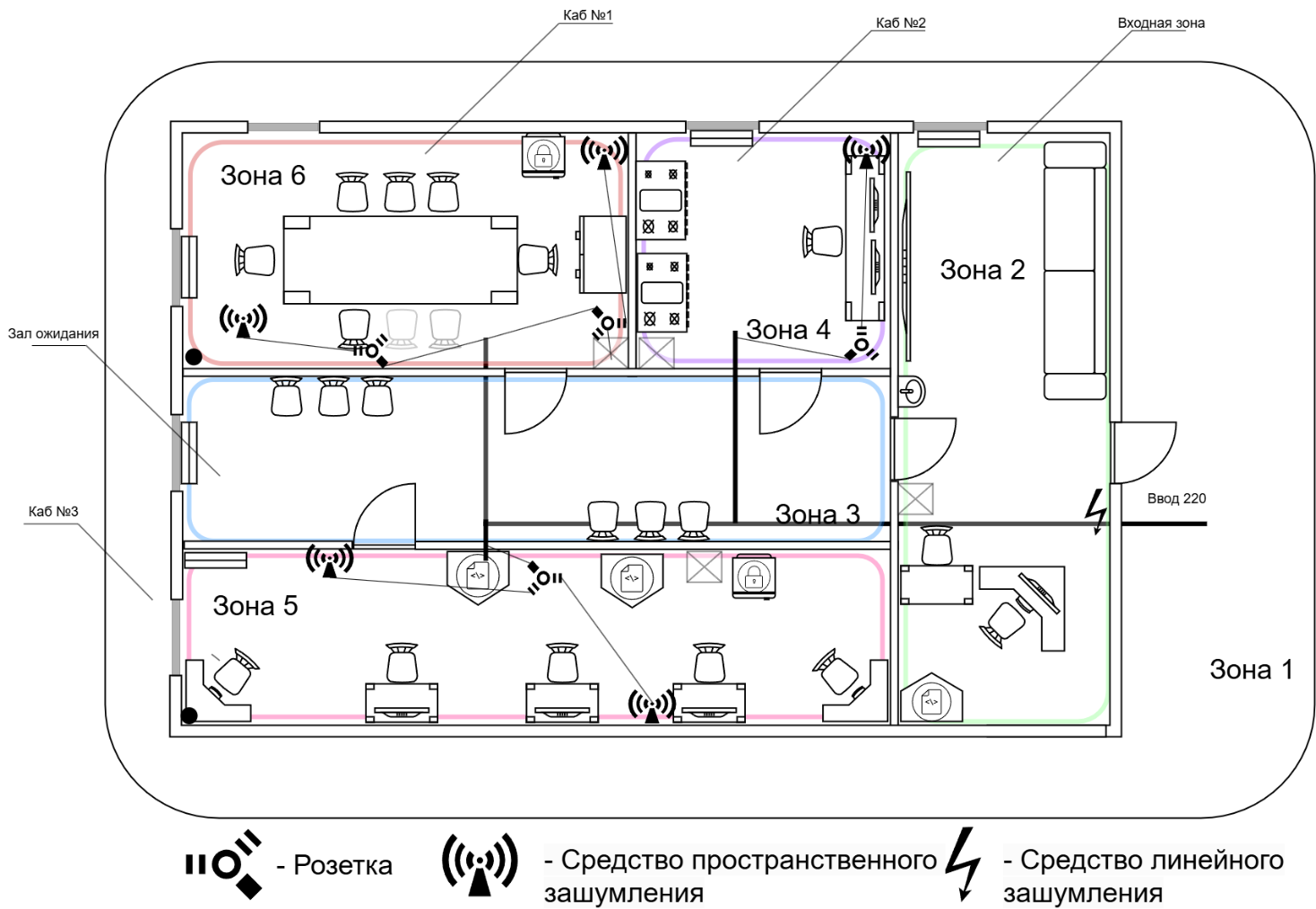

Рисунок 4.1 – Схема расстановки средств защиты от утечек за счет ПЭМИН
