Аппарат для магнитотерапии
Дисциплина: Медицинские приборы, аппараты, системы и комплексы
Преподаватель: Машевский Г.А.
Введение
Магнитотерапия — современный метод физиотерапии, использующий магнитные поля для восстановления здоровья путем воздействия на организм. Этот метод безопасен, безвреден и высокоэффективен, поэтому широко применяется в медицине.
Аппараты для магнитотерапии различаются по принципу действия и параметрам магнитного поля.
В докладе будет рассмотрен аппарат Алмаг 01, его физический и физиологический принцип работы, влияние на организм, показания и противопоказания к применению, а также технические характеристики. Все это поможет лучше понять роль магнитотерапии в лечении и реабилитации.
2
Магнитотерапия
Магнитотерапия – это использование в лечебных целях постоянного, переменного, пульсирующего, бегущего, вращающегося, высокочастотного и низкочастотного магнитных полей.
Лечебный эффект:
● улучшение кровообращения и состояния кровеносных сосудов;
● восстановление нормальной полярности клеток;
● активизация работы ферментных систем и т.д.
3
Аппараты для магнитотерапии
●Постоянное магнитное поле (АМнп-01)
●Переменное магнитное поле (Амнп-02 "Солнышко")
●Электромагнитное поле (электромагнитные стимуляторы серии SALUS – TALENT)
●Низкочастотное магнитное поле (МАГ- 30)
●Высокочастотное магнитное поле (Emsella)
●Бегущее импульсное магнитное поле (Алмаг-01)
4
Физический принцип работы
В основе лечебного действия магнитных полей лежит их способность управлять движением заряженных частиц и действовать на намагниченные тела независимо от состояния их движения, что приводит к усилению внутриклеточного и межклеточного обмена и играет роль «биологического стимулятора».
5
Физиологический принцип работы Алмаг-01
Показания к применению:
• Повреждения опорно-двигательного аппарата;
• Неврологические заболевания;
• Заболевания сердечно-сосудистой системы;
• Осложнения сахарного диабета;
• Дерматологические заболевания;
• Хронические неспецифические заболевания легких;
• Заболевания ЖКТ;
• Заболевания женских половых органов;
• Заболевания венозной системы.
Противопоказания: |
|
• воспалительные заболевания в острый период; |
|
• кровотечение и наклонность к нему; |
|
• острый период нарушения мозгового кровообращения; |
|
• |
беременность; |
• |
онкологические заболевания; |
• наличие имплантируемого кардиостимулятора в зоне воздействия.
6
Технические характеристики Алмаг-01
●Электропитание: 220 В или 230 В.
●Сеть переменного тока: 50 Гц
●Мощность от сети: не более 35 ВА.
●Масса аппарата не более 0,62 кг.
●Количество узлов воздействия – 4.
●Значение магнитной индукции на рабочей поверхности: (20±6) мТл.
●Длительность импульса: 1,5-2,5 мс.
●Частота следования импульсов: 6 Гц.
●Средний срок службы – пять лет. Материалы обеспечивают отсутствие раздражающего и аллергического действия согласно требованиям ГОСТ Р 50444-92.
7
Структурно-функциональная схема Алмаг-01
БП - блок питания; БУ - блок управления; МК - микроконтроллер; М - модулятор; У - усилитель; БС - блок согласования; И - индуктор
8

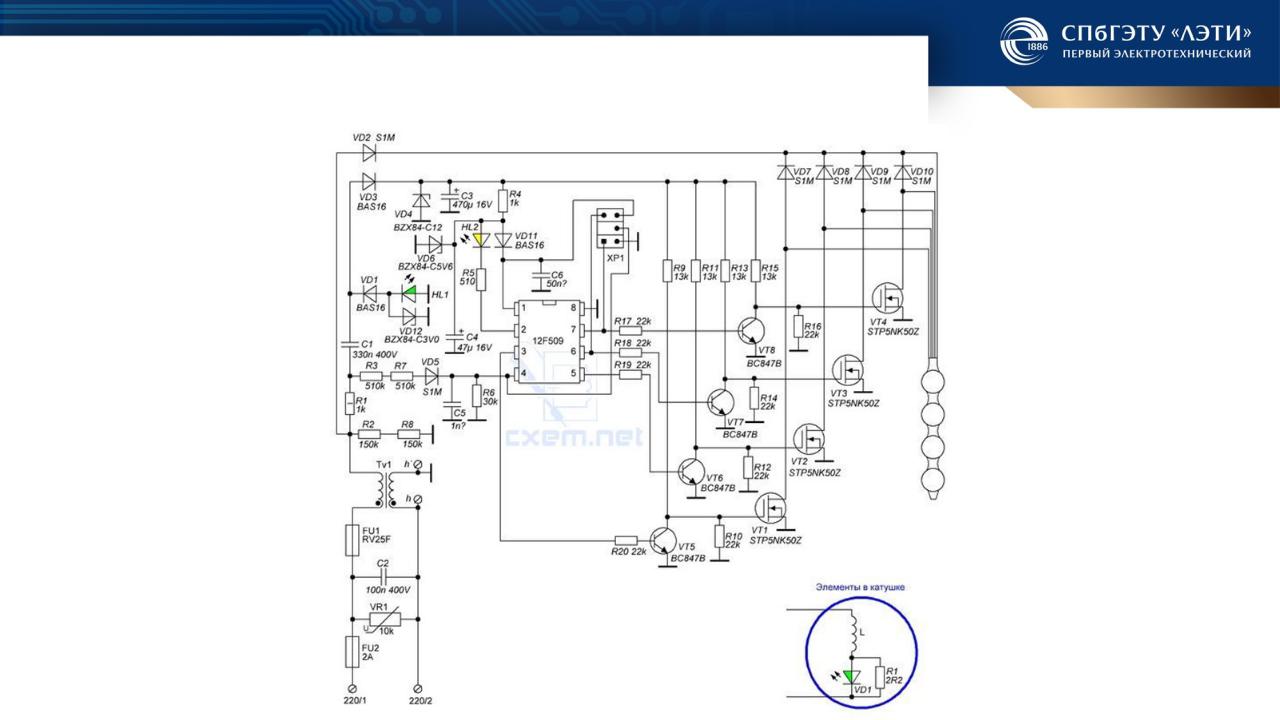

Принципиальная схема Алмаг-01
9

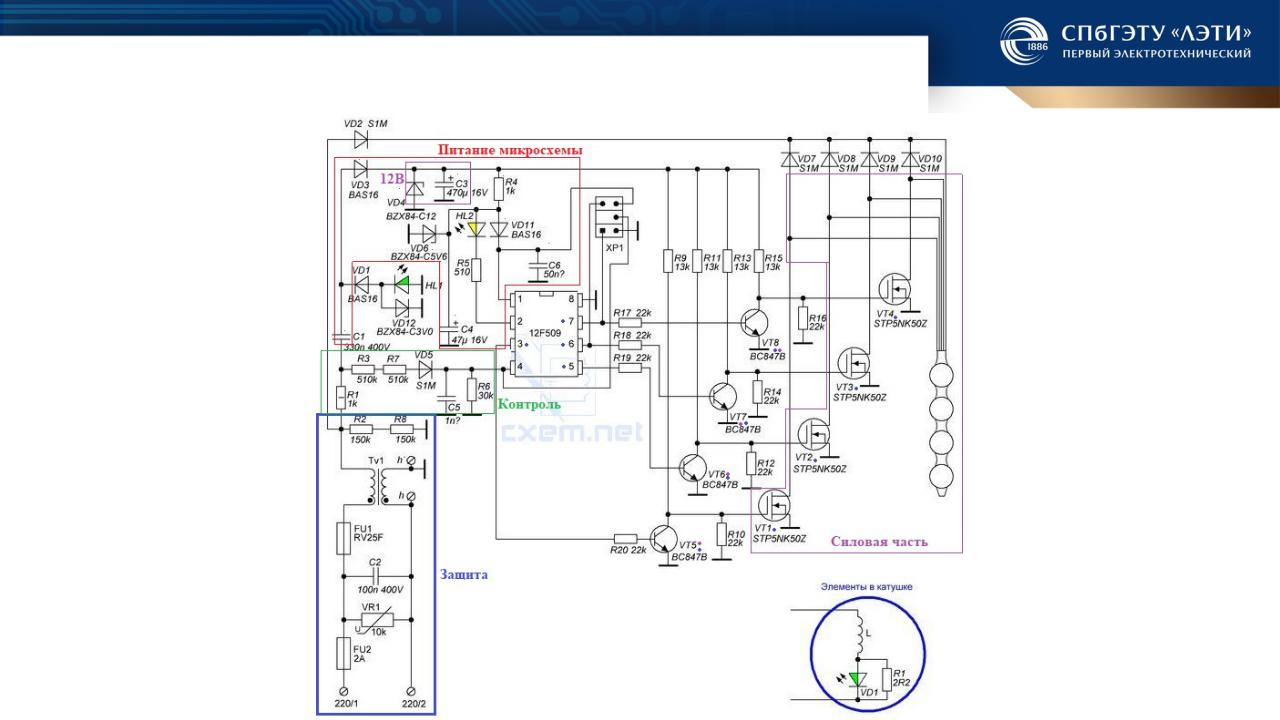

Блоки принципиальной схемы Алмаг 01
10
