Цель работы: знакомство с особенностями работы приложения Quartus II в процессе моделирования цифровых устройств на ПЛИС

Ход работы:

Был открыт и скомпилирован созданный в первой практической работе файл, используемый для синтеза дешифратора семисегментного индикатора. Для работы с так называемыми временными диаграммами создан файл Waveform с расширением vwf (рис 1).

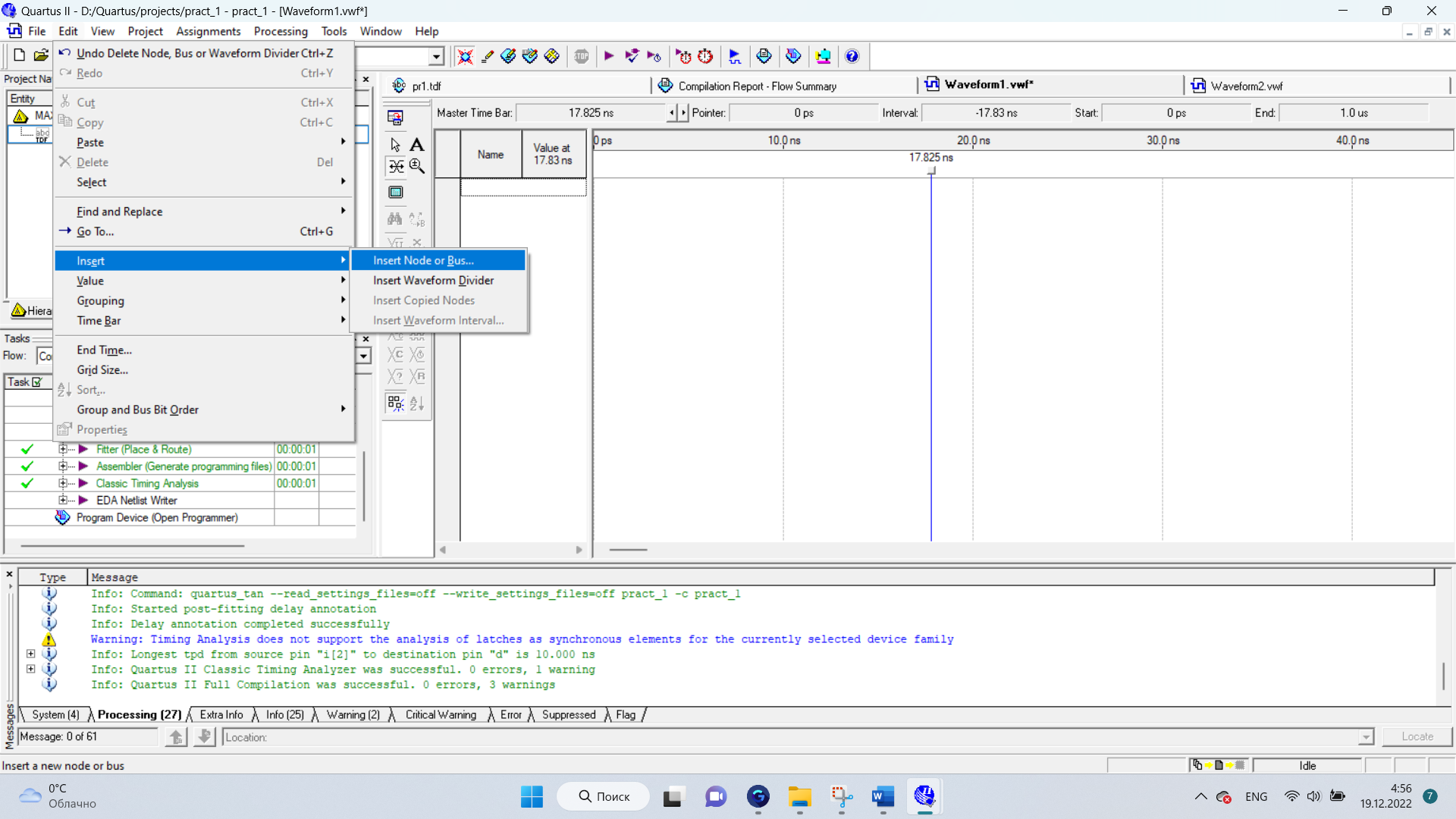

Рисунок 1 – Создание файла редактирования

Далее для подключения сигнального редактора к файлу, работающему на основе микросхемы с заданными выводами, указаны узлы, описывающие выводы микросхемы. Чтобы указать сразу все выводы микросхемы использован инструмент Node Finder (рис 2-4) .

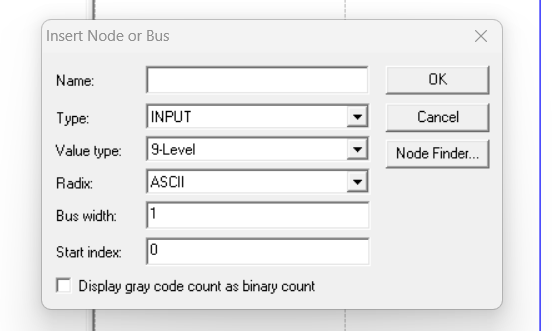

Рисунок 2 – Окно добавления узлов

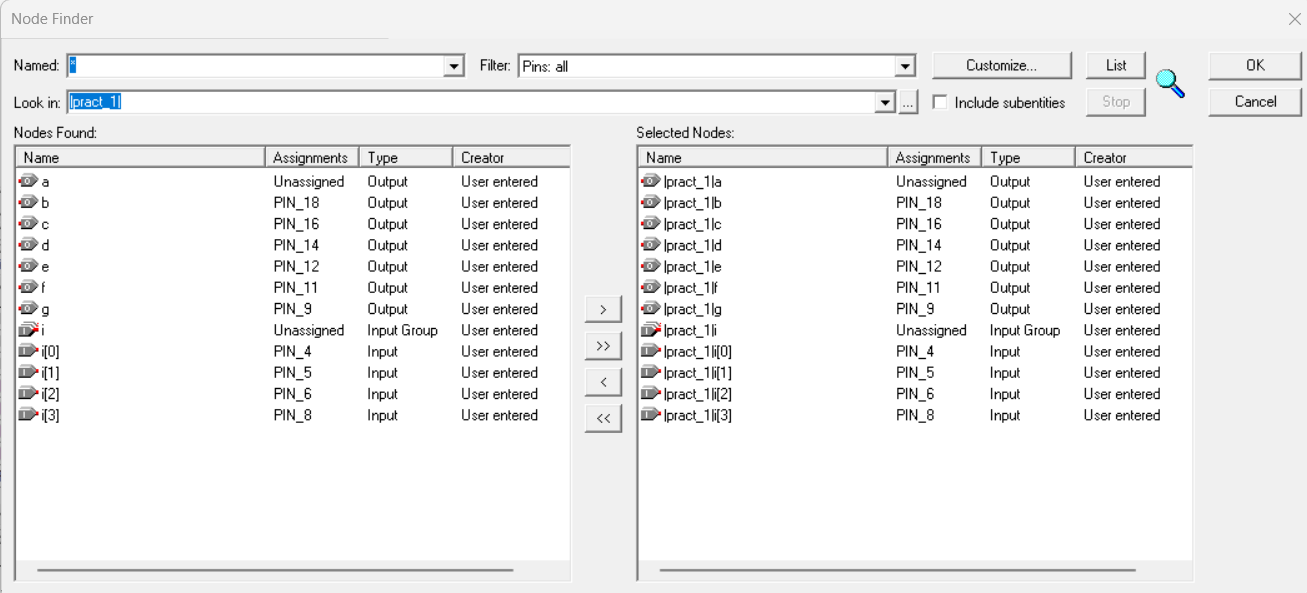

Рисунок 3 – Использование Node Finder, для добавления всех выводов

Рисунок 4 – Группа отмеченных выводов

Далее на панели редактирования выставлены входные колебания для выбранных узлов. Пример приведён на рисунке 5.

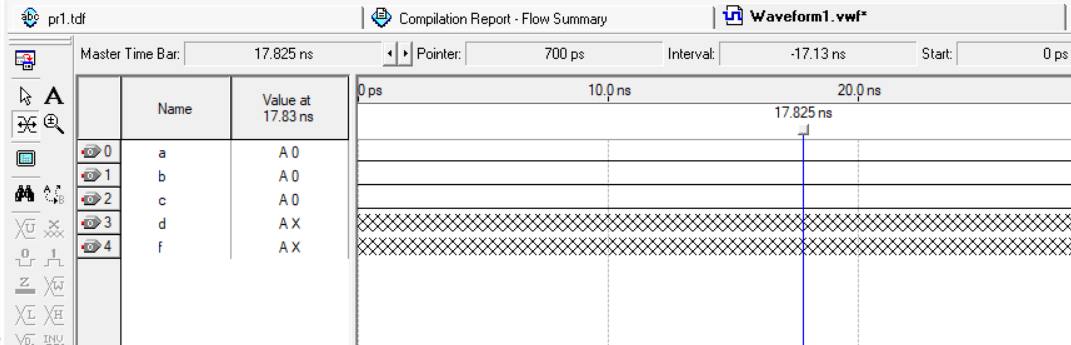

Рисунок 5 – Входные колебания узлов

Затем определён временной интервал и временной шаг, для установки переменного колебания (рис 6).

Рисунок 6 – Установка временного интервала

При помощи функции count value пинам i[0..4] были заданы интервалы 100,200,300,400мс соответственно (рис 7).

Рисунок 7 – Назначенные интервалы.

Проведено отображение пинов вывода и изменены временные интервалы на входных пинах (100,200,400,800мс) соответственно. При нажатии на кнопку Sart Simulation запущена симуляция работы платы (рис 8).

Рисунок 7 – Итог симуляции.

Вывод: В результате анализа симуляции, было подтверждено верное назначение пинов вывода на сегменты индикатора.
