Стандарт 802
https://latysheva2007.narod.ru/theme10.html
В 1980 году в институте IEEE (Institute of Electrical and Electronics Engineers) был организован комитет 802 по стандартизации локальных сетей. Результатом его работы было принятие семейства протоколов IEEE 802, содержащих рекомендации по проектированию нижних уровней локальных сетей.
Стандарты IEEE 802 охватывают только два нижних уровня семиуровневой эталонной модели OSI, а именно физический и канальный. Это связано с тем, что именно эти уровни в наибольшей степени отражают специфику локальных сетей.

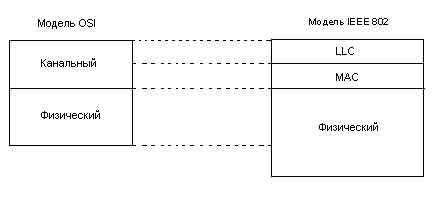

В
спецификации IEEE 802 канальный
уровень (DLC) разделяется
на уровень управления логическим каналом
(Logical Link
Control, LLC) и
уровень управления доступом к носителю
(Media Access
Control, MAC).
https://studfile.net/preview/1039234/page:3/
Уровень MAC появился из-за существования в локальных сетях разделяемой среды передачи данных. Именно этот уровень обеспечивает корректное совместное использование общей среды, предоставляя ее в соответствии с определенным алгоритмом в распоряжение той или иной станции сети. После того как доступ к среде получен, ею может пользоваться более высокий уровень - уровень LLC, организующий передачу логических единиц данных, кадров информации, с различным уровнем качества транспортных услуг. В современных локальных сетях получили распространение несколько протоколов уровня MAC, реализующих различные алгоритмы доступа к разделяемой среде. Эти протоколы полностью определяют специфику таких технологий, как Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, l00VG-AnyLAN.
Уровень LLC отвечает за передачу кадров данных между узлами с различной степенью надежности, а также реализует функции интерфейса с прилегающим к нему сетевым уровнем. Именно через уровень LLC сетевой протокол запрашивает у канального уровня нужную ему транспортную операцию с нужным качеством. На уровне LLC существует несколько режимов работы, отличающихся наличием или отсутствием на этом уровне процедур восстановления кадров в случае их потери или искажения, то есть отличающихся качеством транспортных услуг этого уровня.
Потерялся
Digital Inc., Intel и Xerox объединились и создали в 70-е DXI стандарт, так появился интернет.
https://latysheva2007.narod.ru/theme10.html
Сегодня комитет IEEE 802 включает следующие подкомитеты:
802.1 Internetworking - объединение сетей;
802.2 Logical Link Control, LLC - управление логической передачей данных;
802.3 Ethernet - локальные сети Ethernet;
802.4 Token Bus LAN - локальные сети с методом доступа Token Bus;
802.5 Token Ring LAN - локальные сети с методом доступа Token Ring; (примерно в 1993 году производство оборудования ArcNet прекращено.)
802.6 Metropolitan Area Network, MAN - региональные сети;
802.7 Broadband Technical Advisory Group - техническая консультационная группа по широкополосной передаче;
802.8 Fiber Optic Technical Advisory Group - техническая консультационная группа по волоконно-оптическим сетям;
802.9 Integrated Voice and Data Networks - интегрированные сети передачи данных и голоса;
802.10 Network Security - сетевая безопасность;
802.11 Wireless Networks - беспроводные сети;
802.12 Demand Priority Access LAN, 100VG-AnyLAN - локальные сети с методом доступа по требованию с приоритетами.
https://sitesanich.wordpress.com/%D0%BB%D0%B5%D0%BA%D1%86%D0%B8%D1%8F-20/#:~:text=Ethernet%20%E2%80%93%20%D1%8D%D1%82%D0%BE%20%D1%81%D0%B0%D0%BC%D1%8B%D0%B9%20%D1%80%D0%B0%D1%81%D0%BF%D1%80%D0%BE%D1%81%D1%82%D1%80%D0%B0%D0%BD%D0%B5%D0%BD%D0%BD%D1%8B%D0%B9,%D0%BF%D0%BE%D1%81%D0%BB%D0%B5%D0%B4%D0%BD%D0%B5%D0%B9%20%D0%B2%D0%B5%D1%80%D1%81%D0%B8%D0%B5%D0%B9%20%D1%84%D0%B8%D1%80%D0%BC%D0%B5%D0%BD%D0%BD%D0%BE%D0%B3%D0%BE%20%D1%81%D1%82%D0%B0%D0%BD%D0%B4%D0%B0%D1%80%D1%82%D0%B0%20Ethernet
Ethernet – это самый распространенный на сегодняшний день стандарт локальных сетей .
Ethernet – это сетевой стандарт, основанный на экспериментальной сети Ethernet Network, которую фирма Xerox разработала и реализовала в 1975 году.
В 1980 году фирмы DEC, Intel и Xerox совместно разработали и опубликовали стандарт Ethernet версии II для сети, построенной на основе коаксиального кабеля, который стал последней версией фирменного стандарта Ethernet. Поэтому фирменную версию стандарта Ethernet называют стандартом Ethernet DIX, или Ethernet II, на основе которых был разработан стандарт IEEE 802.3.
На основе стандарта Ethernet были приняты дополнительные стандарты: в 1995 году Fast Ethernet (дополнение к IEEE 802.3u), в 1998 году Gigabit Ethernet (раздел IEEE 802.3z основного документа), которые во многом не являются самостоятельными стандартами.
https://studfile.net/preview/321464/
Метод доступа csma/cd
В сетях Ethernet используется метод доступа к среде передачи данных, называемый методом коллективного доступа с опознаванием несущей и обнаружением коллизий (carrier-sense-multiply-access with collision detection, CSMA/CD).
Этот метод используется исключительно в сетях с общей шиной (к которым относятся и радиосети, породившие этот метод).
Все компьютеры такой сети имеют непосредственный доступ к общей шине, поэтому она может бытьиспользована для передачи данных между любыми двумя узлами сети.
Одновременно все компьютеры сети имеют возможность немедленно (с учетом задержки распространения сигнала по физической среде) получить данные, которые любой из компьютеров начал передавать на общую шину.
Простота схемы подключения - это один из факторов, определивших успех стандарта Ethernet. Говорят, что кабель, к которому подключены все станции, работает в режиме коллективного доступа (multiply-access, MA).
