Цель работы: ознакомиться с работой дозиметров СРП-88Н и ДБГ-01Н, произвести замеры в определенных местах в лаборатории, рассчитать дозу, которую получает инженер, обслуживающий лабораторию ядерной физики, сделать заключение о радиационной обстановке в лаборатории.
Общие сведения.
Измерение поглощенной дозы основано, как правило, либо на ионизационном эффекте, производимом излучением, либо на химическом действии. Принцип ионизационного метода заключается в том, что в ионизационной камере или газоразрядном счетчике первичное ионизирующее излучение или вторичные электроны производят ионизацию газа, величину которой можно измерить. Фотохимическое действие излучений приводит к потемнению фотоэмульсии или окрашиванию специальных пленок. Простейшими в применении являются дозиметры с газоразрядным счетчиком.

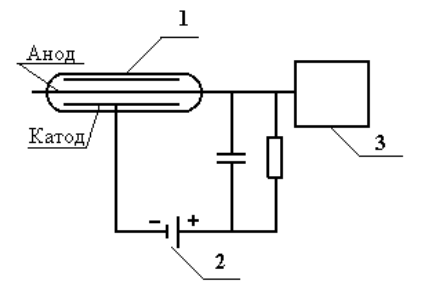

Рис. 1 – Схема счетного устройства
Собственно счетчик представляет из себя запаянную с торцов стеклянную или металлическую трубку, по оси которой натянута тонкая металлическая нить. Нить является анодом, а металлическая трубка или напыленный на внутреннюю сторону стекла электрод - катодом. Трубка наполнена инертным газом. При образовании за счет излучения пары ион - электрон, электрон устремляется к аноду. В нарастающем к аноду электрическом поле электрон набирает энергию, достаточную для ионизации атомов газа. Теперь уже два электрона ионизируют атомы. И так далее. Коэффициент усиления превышает миллион. Электроны за время порядка 10 6 с собираются на аноде, потенциал его понижается, разряд прекращается. Ионы дрейфуют к катоду, потенциал анода восстанавливается, и счетчик вновь готов зарегистрировать очередную частицу. Счетное устройство состоит из газоразрядного счетчика (1), блока питания (2) и счетного устройства (3), которое регистрирует электрические импульсы, т.е. резкие изменения потенциала анода, происходящие при регистрации частицы. Цифровой или стрелочный индикатор счетного устройства проградуирован в единицах мощности поглощенной дозы, т.к. скорость счета пропорциональна ей.
Протокол наблюдений
Лабораторная работа № 9
«Дозиметрия ионизирующих излучений»
Выполнил студент группы ааааааааа
___________ааааааааааааааааааааааа_
Таблица 1.
Место замера |
Над защитой |
На защите |
На рабочем месте |
|||
Прибор |
ДБГ-01Н |
СРП-88Н |
ДБГ-01Н |
СРП-88Н |
ДБГ-01Н |
СРП-88Н |
Стенд 7 |
|
|
|
|||
Стенд 8 |
|
|
|
|||
Сейф |
|
|
|
|||
Стенд 6 |
|
|
|
|||
Стенд 5 |
|
|
|
|||
Стенд 4 |
|
|
|
|||
Стенд 2 |
|
|
|
|||
Экран дисплея |
|
|
|
|||
Стол преподавателя |
|
|
|
|||
Коридор 2-го этажа |
|
|
|
|||
Холл 2-го этажа |
|
|
|
|||
Коридор 1-го этажа |
|
|
|
|||
Фойе |
|
|
|
|||
Крыльцо |
|
|
|
|||
