Диаграмма прецедентов
Диаграмма прецедентов (или use case diagram) — это визуальное пред- ставление функциональных требований системы, которое показывает различ- ные действия или услуги, которые пользователь (или "акторы") ожидает от си- стемы. Диаграммы прецедентов используются в методологии UML (Unified Modeling Language) для описания поведения системы и являются ключевым компонентом в процессе анализа и проектирования систем.
Вот основные элементы диаграммы прецедентов:
акторы: представляют пользователей или внешние системы, кото- рые взаимодействуют с анализируемой системой. акторы изображаются в виде человеческих фигурок;
прецеденты (use cases): описывают цели или задачи, которые ак- торы хотят выполнить с помощью системы. прецеденты изображаются в виде овалов и соединяются линиями с соответствующими акторами;
отношения: существуют различные типы отношений на диаграмме прецедентов, такие как ассоциации (прямые связи между акторами и преце- дентами), включения (include), расширения (extend) и обобщения (generalization).
Диаграмма прецедентов помогает:
определить функциональность: ясно определить, что система должна делать с точки зрения пользователя;
облегчить коммуникацию: упростить общение между разработчи- ками и заинтересованными сторонами;
поддержать планирование: обеспечить основу для планирования проекта, включая определение требований, тестирование и написание пользо- вательской документации.
Диаграмма прецедентов является важным инструментом в ранних ста- диях разработки системы, так как она помогает всем участникам проекта по- нять, какие функции система должна предоставлять и как они будут использо- ваться.

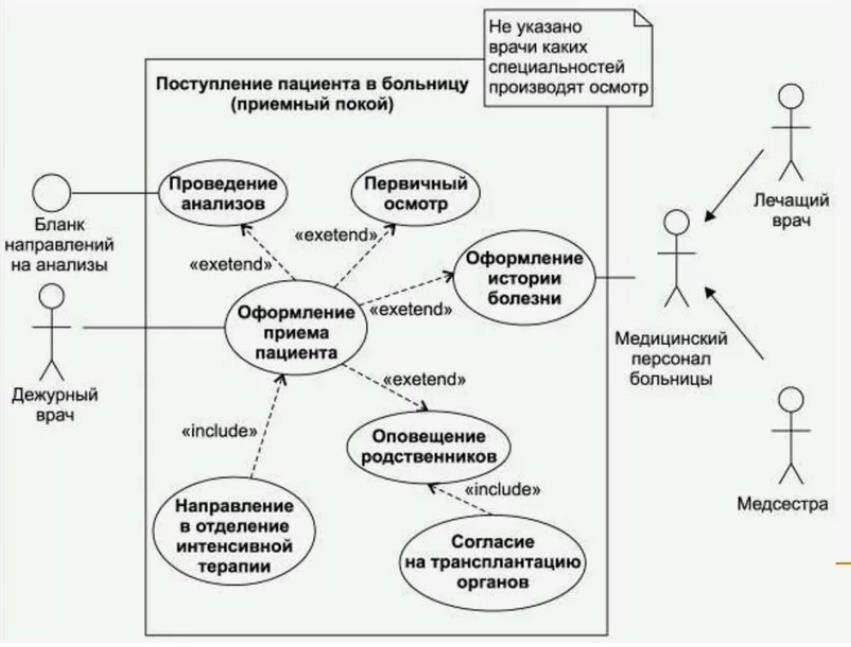

На рисунке 5 представлена диаграмма прецедентов.
Рисунок 5 – Диаграмма прецедентов
Раздел 4 Реализация информационной системы
Описание программных модулей
Информационная система складывается из нескольких подсистем, каж- дая из которых включает в себя элементы, такие как справочники, документы и отчеты.
Подсистема представляет собой структурный блок, объединяющий объ- екты по принципу схожести их функций или предназначения. Эти подсистемы способствуют упорядочиванию конфигурационной структуры и облегчают взаимодействие с объектами. К примеру, подсистема "Продажи" может агре- гировать элементы, связанные с продажами, включая документы, справоч- ники, регистры и отчеты.
Справочник является объектом системы, который служит для хранения информации в упорядоченном списке. Справочники могут включать в себя разнообразные данные, такие как наименования товаров, услуг, контрагентов, сотрудников и прочее. В программе 1С предусмотрено множество типовых справочников для работы с различными категориями объектов, а также предо- ставляется возможность создания пользовательских справочников.
Документ определяется как объект, предназначенный для фиксации раз- нообразных событий в рамках системы. Так, в качестве документов могут вы- ступать приходные ордера, счета-фактуры, кассовые операции и другие. До- кументы служат для сохранения сведений о коммерческих операциях и подго- товки отчетности.
Отчет представляет собой инструмент, который используется для ана- лиза данных и демонстрации результатов в формате, удобном для восприятия. Отчеты могут строиться на базе данных, полученных из документов, реги- стров, справочников и т.д., и позволяют извлекать информацию о работе пред- приятия, анализировать ее и принимать обоснованные управленческие реше- ния на основе анализа.
При разработке информационной системы было разработано 4
подсистемы:
Кардиология.
Неврология.
Реабилитация.
Склад.
Подсистемы представлены на рисунке 6.
Рисунок 6 – Подсистемы ИС
Каждая из подсистем включает в себя одноимённый справочник для ра- боты с информацией в конкретном отделение. Сделано это для удобства ис- пользования ИС медработниками, а также для минимизации процента ошибок при вводе информации в информационную систему
На
рисунке 7 отображена конфигурация
рабочих подсистем и справоч- ников.
Рисунок 7 – Конфигурация рабочих подсистем и справочников
