Диаграмма декомпозиции
Диаграмма декомпозиции — это инструмент, используемый для визуа- лизации иерархической структуры системы или процесса. Она позволяет раз- бить сложную систему на более мелкие и управляемые части, что облегчает анализ, понимание и управление.
Вот ключевые элементы диаграммы декомпозиции:
уровни: диаграмма обычно имеет несколько уровней, где верхний уровень представляет всю систему или процесс в целом, а последующие уровни демонстрируют более детальное разделение на компоненты;
блоки или узлы: каждый блок или узел на диаграмме представляет отдельный компонент или подсистему. блоки на более низких уровнях пред- ставляют более мелкие и специфические части системы;
связи: линии или стрелки, соединяющие блоки, показывают, как компоненты связаны между собой и как они взаимодействуют в рамках общей структуры.
Диаграмма декомпозиции помогает:
определить иерархию: понять, какие компоненты являются частью более крупных элементов и как они соотносятся друг с другом;
упростить сложность: разбить сложные системы на более простые и понятные части;
облегчить коммуникацию: улучшить общение между членами ко- манды и заинтересованными сторонами, предоставляя четкую визуализацию структуры;
планировать проекты: использовать диаграмму для планирования задач и распределения ресурсов.
Диаграмма декомпозиции широко применяется в управлении проек- тами, системном анализе и проектировании, а также в других областях, где необходимо детально понимать структуру и взаимосвязи внутри системы.
На рисунке 3 представлена диаграмма декомпозиции.
Рисунок 3 – Диаграмма декомпозиции
Модель взаимодействия объектов
Модель взаимодействия объектов представляет собой концепцию, кото- рая описывает, как объекты в программе взаимодействуют между собой. В рамках данной модели каждый объект представляет собой сущность, которая имеет свои свойства (атрибуты) и методы (функции).
Взаимодействие между объектами осуществляется через вызов методов объектов. Объекты могут передавать данные друг другу, вызывать методы друг друга или создавать новые объекты.
Основные принципы модели взаимодействия объектов включают:
инкапсуляция: каждый объект скрывает свое внутреннее состоя- ние и обеспечивает доступ к нему только через заданный интерфейс;
наследование: объекты могут быть связаны иерархическими отно- шениями, где дочерние объекты наследуют свойства и методы родительских объектов;
полиморфизм: объекты могут вести себя по-разному в зависимо- сти от контекста.
Модель взаимодействия объектов помогает обеспечить четкую струк- туру и организацию программного кода, упростить его повторное использова- ние и обеспечить лучшую масштабируемость и гибкость при разработке про- грамм.

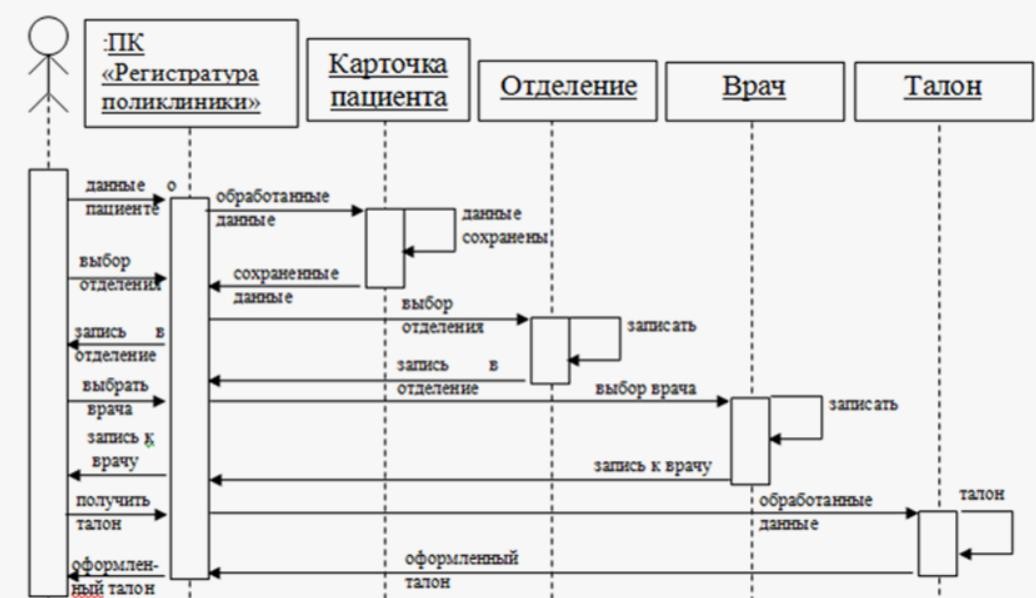

На рисунке 4 представлена модель взаимодействия объектов.
Рисунок 4 – Модель взаимодействия объектов
