Раздел 3 Построение логической модели
Модель деятельности пользователей
Модель деятельности пользователей — это инструмент визуализации и анализа, который используется для представления потоков работы или бизнес- процессов. В контексте UML (Unified Modeling Language), модель деятельно- сти помогает понять, какие действия выполняются, кто их выполняет, и как они связаны друг с другом.
Вот основные компоненты модели деятельности:
действия: основные шаги или задачи, которые выполняются в про- цессе;
решения: узлы, где процесс может разветвляться на основе усло- вий или правил;
параллельные процессы: действия, которые могут выполняться одновременно;
потоки данных: показывают, как данные передаются между дей- ствиями;
события: триггеры, которые запускают или завершают процесс;
пулы и дорожки: представляют различных участников или роли, которые участвуют в процессе.
Модель деятельности помогает анализировать и оптимизировать про- цессы, выявлять узкие места, улучшать коммуникацию между участниками и обеспечивать более эффективное управление ресурсами. В контексте здраво- охранения, такая модель может быть использована для улучшения рабочих процессов в больнице, уменьшения времени ожидания для пациентов и повы- шения качества обслуживания.
На рисунке 1 представлена модель деятельности пользователей.
Рисунок 1 – Модель деятельности пользователей
Функциональная диаграмма idefo
Функциональная диаграмма IDEF0 является методологией, разработан- ной для моделирования решений, функций и процессов в системах. Она ис- пользуется для анализа работы компании или организации и для представле- ния процессов на высоком уровне. Диаграмма IDEF0 включает в себя серию блоков или "коробок", которые представляют функции или процессы, и стре- лок, показывающих потоки данных и взаимосвязи между этими функциями.
Вот основные элементы функциональной диаграммы IDEF0:
Блоки (Boxes): Каждый блок представляет отдельную функцию или процесс в системе. Блоки имеют уникальные идентификаторы и краткое описание функции.
Стрелки (Arrows): Существуют четыре типа стрелок, которые свя- зывают блоки:
входы (inputs): показывают ресурсы, информацию или условия, необходимые для выполнения функции;
выходы (outputs): представляют результаты или продукты, генери- руемые функцией;
механизмы (mechanisms): описывают инструменты, оборудование или людей, которые используются для выполнения функции;
управление (controls): указывают ограничения или правила, кото- рые направляют выполнение функции.
Иерархия: IDEF0 позволяет создавать иерархические модели, где каждый блок может быть детализирован на более низком уровне с помощью новой диаграммы.
Связность: Диаграммы IDEF0 могут быть связаны друг с другом, показывая, как один процесс влияет на другой.
Функциональная диаграмма IDEF0 помогает анализировать "что должно быть сделано" и "как это должно быть сделано", обеспечивая ясность и струк- турированность в понимании сложных систем и процессов. Это особенно по- лезно при проектировании систем, оптимизации процессов и внедрении изме- нений в организационные структуры.

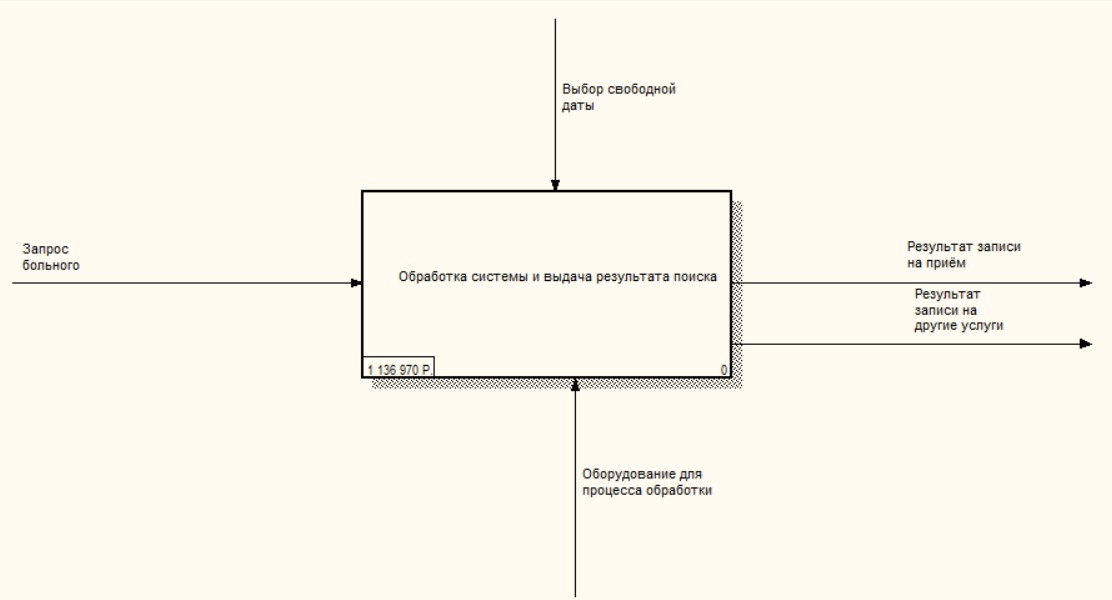

На рисунке 2 представлена функциональная диаграмма IDEF0.
Рисунок 2 – Функциональная диаграмма IDEFO
