Лабораторная работа №2 СРЧИ

«Алгоритмы антиколлизионной защиты двоичной

информации в системах радиочастотной идентификации»

по дисциплине «Системы радиочастотной идентификации»

Цель работы:

Изучение алгоритмов временного и кодового разделения радиометок в системах радиочастотной идентификации.

Порядок выполнения работы

Запустить программу RTS_Lab_2.exe на лабораторном компьютере. При запуске программы пользователя будет приветствовать окно с названием «РТС СРЧИ Лаб Антиколлизия» (рис. 1). Данное окно предназначено для идентификации пользователя программой. Исходные данные для выполнения работы приведены в таблице заданий, где указываются номера разделяемых меток. Эти данные вводятся пользователем в компьютер в процессе выполнения работы. Номер варианта задания определяется как номер студента в списке группы.

Таблица заданий

Вариант	№ мет. 1	№ мет. 2	№ мет. 3	№ мет. 4	№ мет. 5
1	01001011	00110011	10011010	00101110	01100101
2	11011000	10100101	00110011	10011101	11101001
3	10101100	11011000	10100101	01001110	11010010
4	10011101	11101001	11010010	10011010	01100101
5	01001110	10101110	01110011	00110011	11101001
6	10011010	10010111	11010001	10100101	10101110
7	00110011	00111010	01001011	11010010	10010111
8	10100101	10101100	11011000	01110011	00111010
9	00110011	01100111	10101100	11010001	10101100
10	10011101	10011010	11011101	01001011	01100111
11	01010011	11010001	10010111	11011000	10011010
12	11100010	01010011	01100101	10101100	11010001
13	01100101	11100010	11101001	10011101	01001110
14	01110011	10111001	10101110	01001110	10011010
15	11010001	01110011	10010111	11011000	00110011
16	01001011	11010001	00111010	10101100	10100101
17	11011000	01001011	10101100	10011101	10101110
18	10101100	11011000	01100111	01001110	10010111
19	10011101	10101100	10011010	10011010	00111010
20	01001110	11011101	11010001	00110011	10101100
21	10011010	01110011	01010011	11010010	10101110
22	00110011	11010001	11100010	01100101	10010111
23	10100101	01001011	01100101	11101001	00111010
24	11010010	11011000	00110011	10101110	10101100
25	11010001	00110011	10101100	10111001	10101110
26	01001011	10101100	11011000	01110011	00111010

Рис. 1. Окно приветствия программы-лабораторного стенда.

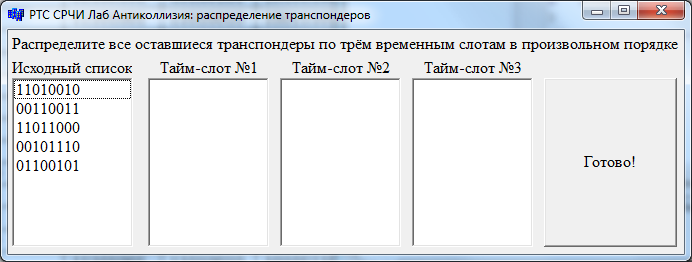

Рис. 2. Окно распределения транспондеров по временным слотам.

Первая часть работы – метод антиколлизионного разделения меток по времени Алоха-с. В окне «распределение транспондеров» (рис. 2). Пользователю в данном окне предписывается распределить произвольным образом транспондеры из списка «Исходный список» по всем трём временным слотам («Тайм-слот №*») с помощью перетаскивания элементов списка (drag-and-drop). Для этого пользователь наводит курсор мыши на номер метки, и зажав левую кнопку перемещает его в окно одного из трёх слотов. При завершении первичного распределения транспондеров необходимо нажать кнопку «Готово!», после чего пользователя программа переносит в окно «Тестирование по ALOHA-S» (рис. 3).

Рис. 3. Окно тестирования по Алоха-с.

Сразу после входа в окно тестирования считается, что команда REQUEST (смотри ниже) уже выполнена – поэтому её не нужно нажимать, пользователю необходимо с помощью кнопок из раздела «Графика» отобразить принятый во всех временных слотах отклик от транспондеров. Затем пользователю необходимо в разделе «Проверка» отметить все неискаженные принятые отклики (без коллизий) (используется манчестерское кодирование) путём нажатия на соответствующие кнопки (становятся зелеными при выборе и могут менять своё состояние на обратное). Далее, если был обнаружен хотя бы 1 временной слот без искажений, то пользователю необходимо выполнить команду SELECT по нажатию на соответствующую кнопку и ввести соответствующую кодовую последовательность. Независимо от наличия или отсутствия тайм-слотов без коллизий, далее выполняется команда REQUEST и все операции, кроме ручного распределения транспондера, выполняются по вышеописанной схеме. Вывод о наличии коллизии в данной лабораторной работе можно сделать только на основании временного графика.

Вторая часть работы состоит в изучении метода кодового антиколлизионного разделения номеров меток, называемого «побитовый арбитраж». Исходные данные для выполнения работы приведены в таблице заданий, где указываются номера разделяемых меток. Эти данные вводятся пользователем в компьютер в процессе выполнения работы. Номер варианта задания определяется как номер студента в списке группы.

№ вар	Номера Транспондеров
	1	2	3	4	5
1	11010101	10011000	10010101	10010110	11011100
2	11000101	11011001	10010101	10010100	11010100
3	11010111	11101000	10010101	10010100	11010100
4	11011101	11111001	10010101	10010100	11011100
5	10010101	11101001	10010101	10010100	11010100
6	11010100	11010101	11001000	01100100	11010110
7	10010100	11010101	10101001	01010100	11010100
8	11010100	11010101	11101001	01110100	11010100
9	11011100	11010101	10011001	01001100	11010100
10	11110100	11010101	11011010	01101100	11010100
11	11010110	11010101	10010101	01110100	10010100
12	11010000	11010101	10010101	01111100	10010100
13	11000100	11010101	10010101	01100100	10010100
14	11001100	11010101	10010101	01010100	10010100
15	11011110	11010101	10010101	01110100	10010100
16	11010101	10010100	10010101	01010100	11010111
17	11010101	10010100	10010101	01110100	10010101
18	11010101	10010100	10010101	01001100	10011101
19	11010101	10010100	10010101	11011100	10010101
20	11010101	10010100	10010101	01110100	10010101
21	10011010	01110011	01010011	11010010	10101110
22	00110011	11010001	11100010	01100101	10010111
23	10100101	01001011	01100101	11101001	00111010
24	11010010	11011000	00110011	10101110	10101100
25	11010001	00110011	10101100	10111001	10101110
26	01001011	10101100	11011000	01110011	00111010

Рис. 3. Окно тестирования по побитовому арбитражу.

В окне «Побитовый арбитраж» (рис. 3) пользователю необходимо идентифицировать все 5 транспондеров с помощью последовательности команд REQUEST -> CONTINUE(0/1) -> SELECT; номера оставшихся меток в этом окне не отображаются (только найденные могут отображаться). С помощью команд REQUEST и CONTINUE необходимо полностью идентифицировать произвольную метку и лишь затем, с помощью команды SELECT исключить полностью идентифицированную метку (рекомендуется записывать последовательность действий); данная процедура повторяется до идентификации всех меток. В данной работе принято, что максимальная длина номеров меток равна 8 битам.

Описание видов антиколлизионного разделения меток

Антиколлизионная процедура ALOHA-S

Процедура основана на временном разделении откликов меток. Пусть в поле обзора считывателя доступны 5 меток. Выделение номеров меток осуществляется процедурой, составленной из команд, необходимых для синхронизации и управления транспондерами:

REQUEST Это команда синхронизирует все тронспондеры в зоне опроса считывателя и предлагает тронспондером сообщить свои серийные номера считывателю а одном из последующих временных слотов. В нашем примере всегда доступны три временных слота

SELECT(SNR) Отправляет транспондеру в качестве параметра заранее определенный порядковый номер SNR Тем самым тронспондеру с этим порядковым номером предлагается выполнить команды считывания и записи. Транспондеры с другими серийными номерами продолжают реагировать только на команду REQUEST

READ_DATA. Выбранный транспондер отправляет считывателю хранимые данные. (В реаль­ной системе используются также команды для выполнения записи, аутентифика­ции и т.п.)

Выполнение антиколлизионной процедуры рассмотрим на следующем примере. Считыватель передает транспондерам через циклические промежутки времени команду опроса REQUEST (Запрос). Как только транспондеры приняли команду REQUEST, каждый из них выбирает с помощью собственного генератора случайных чисел одни из трех доступных временных слотов для того, чтобы отправить считывателю свой серийный номер (номера в примере восьмибитовые).

Считыватель	REQUEST	Слот 1	Слот 2	Слот 3	SELECT 11010100
Транспондер1	v---	10000100			^
Транспондер2	v---	----	10010100		^
Транспондер3	v---	----	10010101		^
Транспондер4	v ---	----		11010100	^
Транспондер5	v----	11010101			^
К считывателю		Коллизия	Коллизия	11010100->	----^

В рассматриваемом примере в результате произвольного выбора транспондерами слотов возникают коллизии между транспортерами в слотах I и 2. Только в слоте 3 серийный номер транспондера 4 может быть передан без коллизий.

Если порядковый номер транспондера принят считывателем без ошибок, тогда этот транспондер может быть выбран считывателем с помощью команды SELECT (Выбрать), и затем считыватель проводит с ним необходимые операции считывания или записи без коллизий с другими транспондерами. После команды SELECT (11010100) транспондер с выделенным номером не будет откликаться на команду REQUEST. Если при первой попытке ни один порядковый номер транспондера не выявлен, считыватель снова повторяет команду опроса REQUEST в циклическом режиме.

После обработки выбранного транспондера считыватель переходит к поиску остальных транспондеров в зоне опроса с помощью новой команды опроса REQUEST.

Блокировку команды REQUEST можно снять, если транспондер удалить из зоны обзора считывателя и затем поместить его обратно в эту зону.

Антиколлизионная процедура «Побитовый арбитраж»

В начале арбитражного процесса все неидентнфицнрованные транспондеры, находящиеся в зоне опроса считывателя, относят к активным устройствам. Актив­ные транспондеры будут участвовать в арбитражном процессе. Транспондеры, вновь входящие в зону опроса во время проведения арбитражного процесса, не включаются в этот процесс. Сам арбитражный процесс состоит из последователь­ности шагов побитового арбитража, которые повторяются до тех пор, пока не будет полностью идентифицирован один из транспондеров.

Шаг побитового арбитража идентифицирует один бит идентификационного кода (серийного номера) одного транспондера.

Побитовый арбитраж происходит следующим образом. Получив запрос от считывателя, все активные транспондеры посылают значение фиксированного двоичного разряда своего идентификационного кода. Логические 0 или 1 ответов транспондеров помещаются в два различных временных слотах (например, если 1-й разряд номера «0», то он помещается в 1-й слот, а если это «1», то – во второй слот).

Соответственно считыватель может распознать, имеются ли транспондеры, отвечающие логическим 0, и транспондеры, отвечающие логической 1. Теперь считыватель может выбрать одну из этих двух групп транспондеров. отправляя кадр команды CONTINUE (Продолжить), в которой он указывает контрольное значение бита. В результате транспондеры. выдавшие ответ, совпадающий с контрольным значением бита, получают команду о переходе к следующему шагу арбитража (см. рисунок):

Рис. 2. Шаг арбитража для одного бита

Транспортеры, чье битовое значение идентификационного кода не соответству­ет контрольному значению, указанному в команде считывателя, немедленно по­кидают арбитражный процесс и, оставаясь в активной группе, ждут новой коман­ды. Остальные активные транспондеры переходят к выполнению следующего шага побитового арбитража, чтобы идентифицировать очередной бит своего иден­тификационного кода.

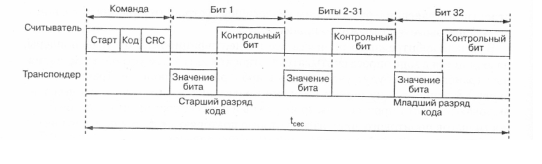

Шаги побитового арбитража повторяются до тех пор, пока не будут распозна­ны все биты идентификационного кода одного транспондера (см. рисунок):

Рис.3. Арбитражный процесс, состоящий из 32 шагов побитового арбитража

Время идентификации алгоритмом, основанным на побитовом арбитраже, линейно зависит от длины идентификационного кода и не зависит от числа транспондеров в электромагнитном поле.

При реализации данной антиколлизионной процедуры на частоте 125 кГц за одну секунду могут быть идентифицированы 7 транспондеров при скорости передачи данных 2 Кбит/с. При частоте 13.56 МГц и скорости передачи данных 64 Кбит/с за одну секунду могут быть идентифицированы 220 транспондеров. Эта процедура позволяет реализовать относительно дешевые считыватели, обладающие антиколлизионными свойствами.

Антиколлизионную процедуру «Побитовый арбитраж» поясняет следующий пример. Пусть серийные идентификационные номера транспондеров указанны в таблице:

Вар №	Транспондеры
	1	2	3	4	5
П	1000100	01010100	10011101	01110101	11010100

1 этап. По команде REQUEST для всех транспондеров в первом временном интервале (слоте) передаются отклики транспондеров 2 и 4 (с нулевыми первыми битами) а во втором слоте отклики транспондеров 1, 3 и 5.

2 этап. Передаётся команда REQUEST для транспондеров 2 и 4 (с нулевыми битами вначале), чтобы они передали отклик в первом слоте, если 2-ой бит номера – «0» и во втором слоте если 2-ой бит номера – «1». Оба транспондера передали отклики во втором слоте, а первый слот остался свободным.

3 этап. Передаётся команда REQUEST для транспондеров с битами «01» вначале (это транспондеры 2 и 4), чтобы они передали отклик в первом слоте, если 3-ий бит номера – «0» и во втором слоте если 3-ий бит номера – «1». 2-ой транспондер передал отклик в первом слоте, а 4-ый - во втором.

4 этап. Передаётся команда вызова REQUEST для транспондеров с битами «011» (это транспондер 4) для передачи отклика о 4-м бите. Транспондер 4 передал отклик во втором слоте, а первый слот остался свободным.

5 этап. Передаётся команда вызова для транспондеров с битами «0111» вначале сообщить о 5-м бите. Получили отклик в первом слоте (от 4-го транспондера).

6 этап. Передаётся команда вызова для транспондеров с битами «01110» вначале сообщить о 6-м бите. Получили отклик во втором слоте (от 4-го транспондера).

7 этап. Передаётся команда вызова для транспондеров с битами «011101» вначале сообщить о 7-м бите. Получили отклик в первом слоте (от 4-го транспондера).

8 этап. Передаётся команда вызова для транспондеров с битами «0111010» вначале сообщить о 8-м бите. Получили отклик во втором слоте (от 4-го транспондера). Выделили 4 транспондер и установили его серийный номер: 01110101.

9 этап. Командой SELECT(01110101) отключили от вызовов найденный транспондер.Теперь он не реагирует на команду REQUEST.

Процедуру продолжим аналогичным образом для выделения оставшихся транспондеров.

Программное обеспечение позволяет выполнять отдельно любую из двух частей работы . Для этого нужно с помощью специальной кнопки возвратиться к главному окну и там уже менять под конкретный тип антиколлизии исходные данные

Контрольные вопросы для защиты

1. Какие методы разделения сигналов используются в антиколлизионной защите?

2. Как обнаруживается наложение двух сигналов в манчестерском коде?

3. Что такое слоты, где и для чего они применяются?

4. Что такое коллизия?

5. Почему при разделении транспондеров не применяют прямой перебор их номеров?

6. Какие функции выполняет транспондер после подачи команды REQUEST в случае разделения меток по методу ALOHA-S?

7. Какие функции выполняет транспондер после подачи команды REQUEST в случае разделения меток по методу Какие функции выполняет транспондер после подачи команды REQUEST в случае разделения меток по методу побитового арбитража?
