Обработка результатов

Входные данные

R	360kΩ
C	270nF

1. Фильтр нижних частот

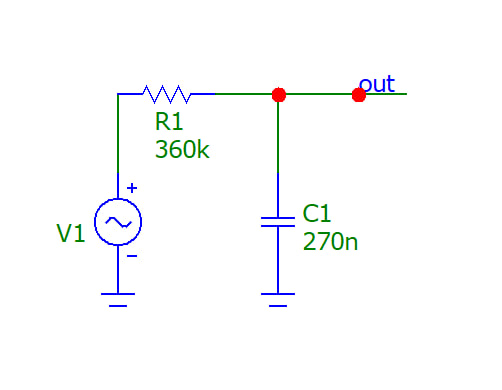

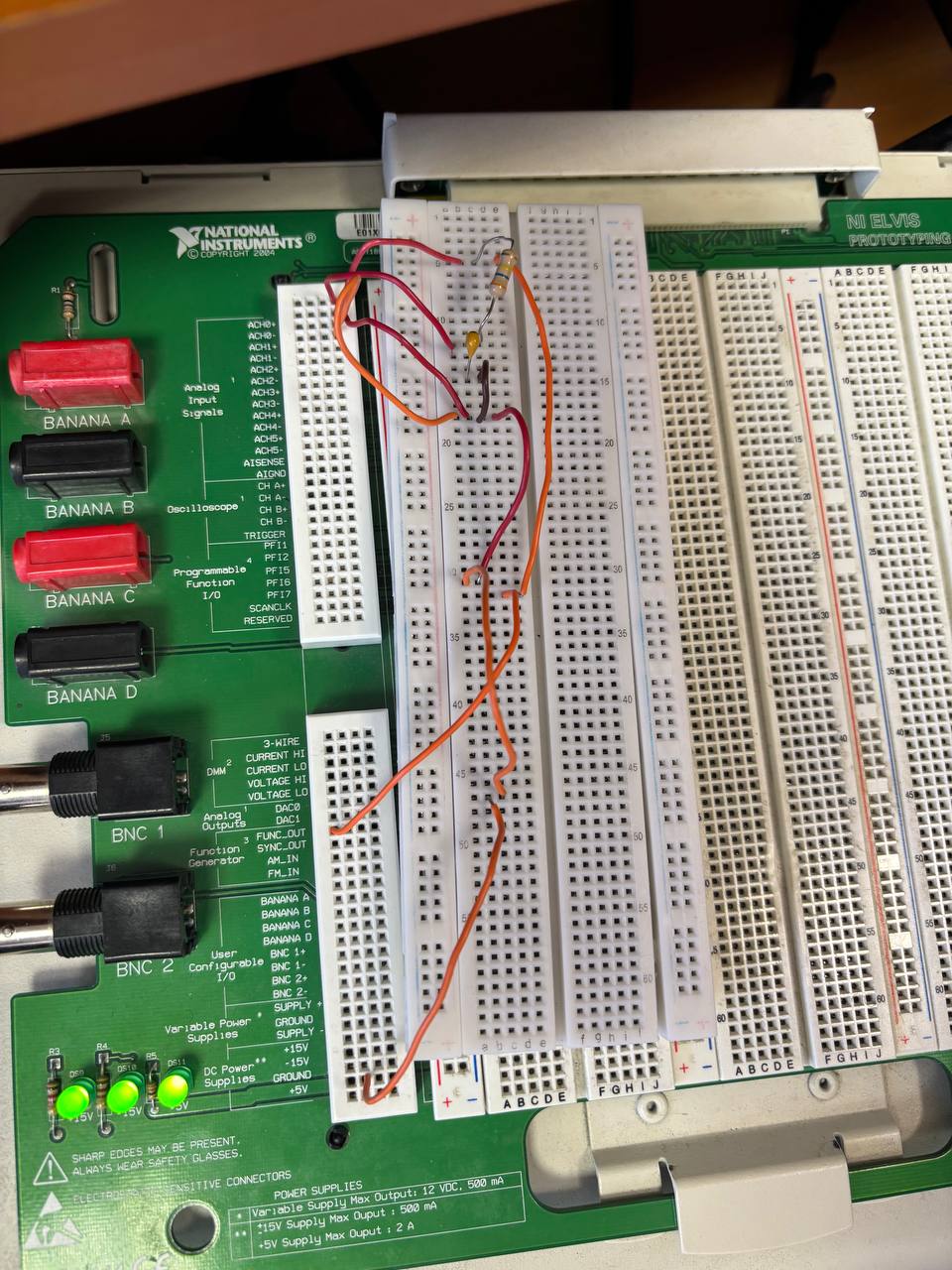

Рисунок 1 – Собранная схема ФНЧ Рисунок 2 – Принципиальная схема ФНЧ

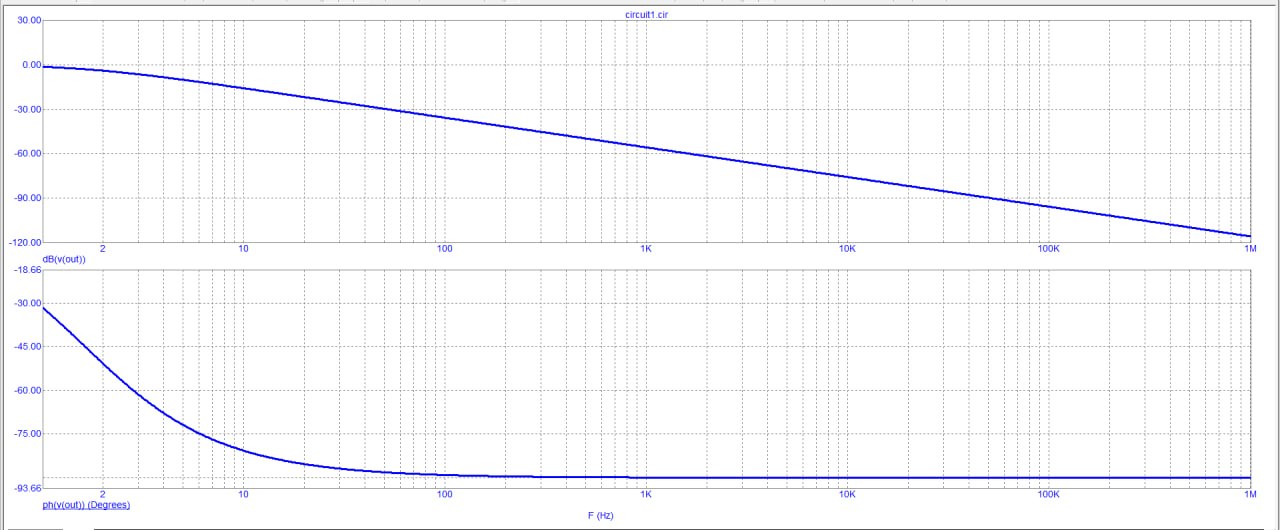

Рисунок 3 – Графики АЧХ(сверху) и ФЧХ(снизу), полученные в Micro-Cap (ФНЧ)

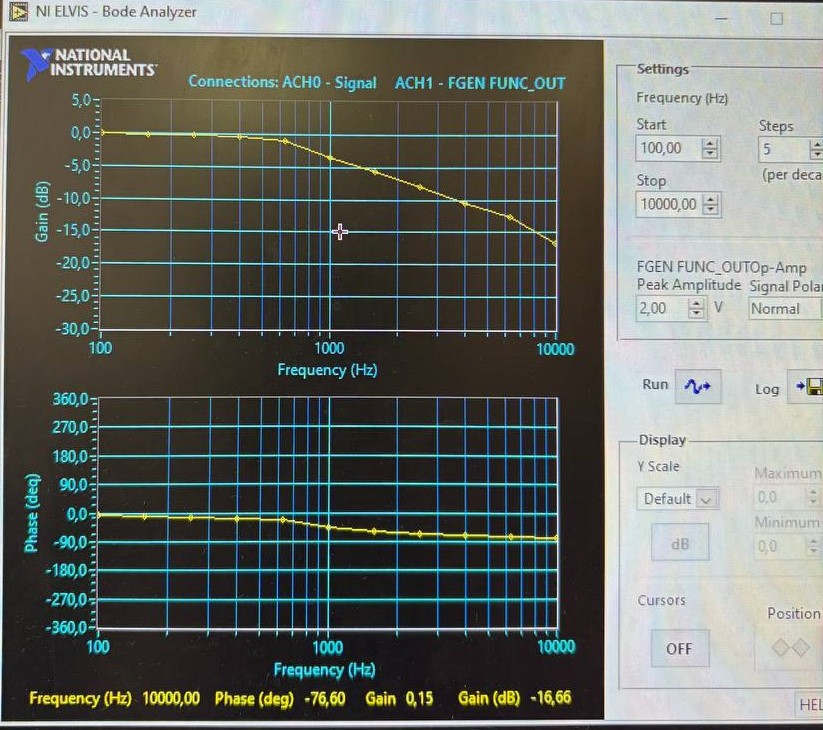

Рисунок 4 – Графики АЧХ(сверху) и ФЧХ(снизу), полученные эмпирически в Ni Elvis (ФНЧ)

2. Фильтр верхних частот

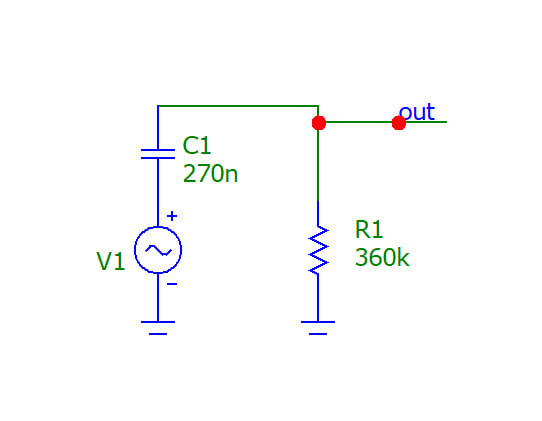

Рисунок 5 – Собранная схема ФВЧ Рисунок 6 – Принципиальная схема ФВЧ

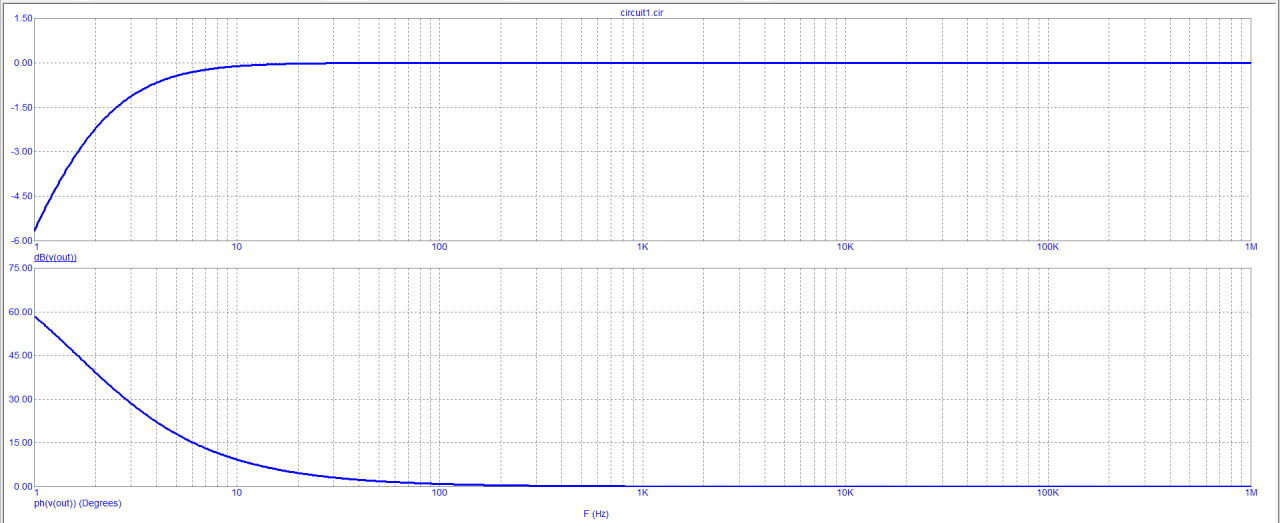

Рисунок 7 – Графики АЧХ(сверху) и ФЧХ(снизу), полученные в Micro-Cap (ФВЧ)

Рисунок 8 – Графики АЧХ(сверху) и ФЧХ(снизу), полученные эмпирически в Ni Elvis (ФВЧ)

Вывод: В результате лабораторной работы было изучено прохождение переменного тока через пассивные элементы. Была проведена работа по исследование фильтров нижних и верхних частот, были исследованы их графики АЧХ и ФЧХ, с помощью платформы Ni Elvis и виртуальной программы Micro-Cap. По полученным результатам, можно сделать вывод о различиях экспериментальных графиков АЧХ и ФЧХ от компьютерно-смоделированных(теоретических) графиков из-за отличия их частоты среза. Причиной тому может служить не идеальность источника напряжения, используемого на практике, возможное отклонения номиналов резистора и конденсатора от их заявленных номиналов, а также не идеальность соединительных проводов.
