.docxЛабораторная работа № 5
«Изучение программного пакета анализа сетевого трафика Wireshark»
Цель работы: Получение навыков анализа протоколов с помощью программного обеспечения Wireshark
Ход работы
После установки и запуска программы Wireshark
Рис.1. Настройка сетевого подключения ПК для анализа трафика
После установки и запуска программы Wireshark, в окне «Capture-Options» отключил у нужного сетевого подключения опцию «Capture packets in promiscuous mode» для захвата только пакетов адресованных вашему компьютеру (кадры с широковещательным адресом также будут захватываться).
Рис.2. Процесс отслеживания захвата сетевого трафика
В консоли прописал Windows команду «arp –d» для очистки кэша протокола ARP и запустил процесс захвата сетевого трафика командой «ping 8.8.8.8».
Рис.3. Отображения только ICMP-пакетов
Рис.4. Результат применения фильтра «frame.number> 20»
Рис. Результат применения фильтра «!icmp»

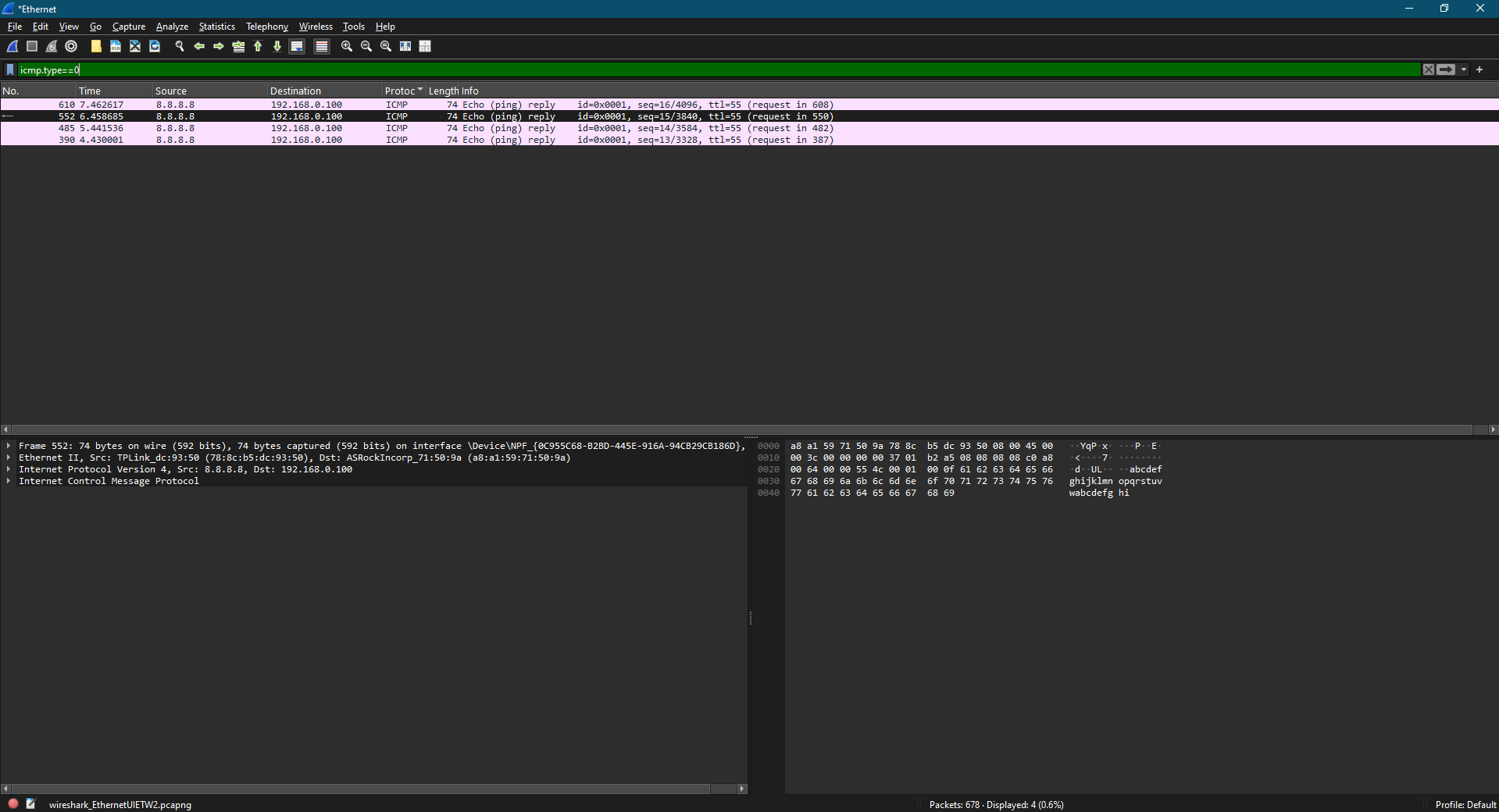

Рис.6. Результат применения фильтра «icmp.type==0»
Ри.5.7. Результат применения фильтра «reply» и выделения первого и последнего пакета
Ри.5.8. Сохранение всех захваченных кадров в файле с названием «arp-ping»
Ри.5.9. Сохранение в файл с именем «Ping» только трафик команды Ping.
Рис.10. Сохранение первого пакета из типов пакетов ICMP-запроса.

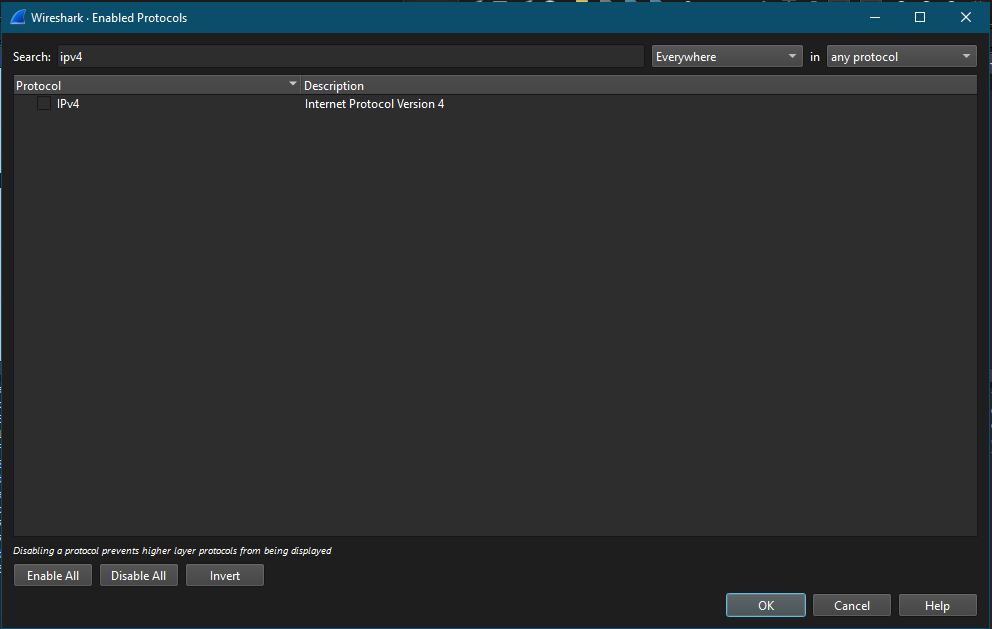

Рис.11. Опции настройки протоколов
Рис.12. Сравнение пакетов ответа и запроса.
По итогу выполнения все получилось, но почему-то у сохраненных файлов тип IPv4, хотя в фильтрах он был отключен.
Контрольные вопросы
Какое значение поля «тип протокола» в кадре Ethernet указывает на протокол ARP?
Строчка Type (Я сделал все по инструкции, но у меня почему-то отображается IPv4)
По какому MAC-адресу отправлен запрос ARP?
Отправлен с «a8:a1:59:71:50:9a», на «78:8c:b5:dc:93:50»
По какому MAC-адресу отправлен ответ ARP?
Отправлен с «78:8c:b5:dc:93:50», на «a8:a1:59:71:50:9a»
Каким полем идентифицируются запрос и ответ ARP?
В заголовке Ethernet II…, и в полях Destination и Sorce
В каких полях заголовка ARP передан запрос вашего узла?
Не совсем понял вопрос, но возможно в полях:
Hardware Type (HTYPE): Указывает тип аппаратного адреса
Protocol Type (PTYPE): Указывает тип протокола
Hardware Length (HLEN): Длина аппаратного адреса
Protocol Length (PLEN): Длина логического адреса
Operation (OPER): Тип операции
Sender Hardware Address (SHA): MAC-адрес отправителя
Sender Protocol Address (SPA): IP-адрес отправителя
Target Hardware Address (THA): MAC-адрес получателя
Target Protocol Address (TPA): IP-адрес получателя
В каких полях заголовка ARP передан ответ вашему узлу?
Не совсем понял вопрос, но возможно в полях:
Operation (OPER): Тип операции
Sender Hardware Address (SHA): MAC-адрес устройства, отвечающего на запрос.
Sender Protocol Address (SPA): IP-адрес устройства, отвечающего на запрос.
Target Hardware Address (THA): MAC-адрес моего узла Target Protocol Address (TPA): IP-адрес моего узла
Остальные поля (HTYPE, PTYPE, HLEN, PLEN) остаются такими же, как и в запросе.
