ГУАП

КАФЕДРА № 14

ОТЧЕТ ЗАЩИЩЕН С ОЦЕНКОЙ

ПРЕПОДАВАТЕЛЬ

Старший преподаватель				Н. В. Барклаевская
должность, уч. степень, звание		подпись, дата		инициалы, фамилия

ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ №3

РАЗРАБОТКА ДИАГРАММ ПОВЕДЕНИЯ

по курсу: ПРОЕКТИРОВАНИЕ ИНФОРМАЦИОННЫХ СИСТЕМ

РАБОТУ ВЫПОЛНИЛ

СТУДЕНТ гр. №	4116
			подпись, дата		инициалы, фамилия

Санкт-Петербург 2024

Цель работы: визуализация, конструирование и документирование динамических аспектов системы. Выделение сущностей, данные о которых необходимо хранить в системе.

Описание предметной области:

Туристическое агентство представляет собой организацию, которая занимается продажей туристических путёвок. Основными задачами агентства являются поиск и разработка туров, консультирование клиентов, оформление бронирований, обеспечение процесса оплаты и предоставление актуальной информации о турах и предложениях.

Реализована диаграмма состояний для объекта Путевка (Рисунок 1).

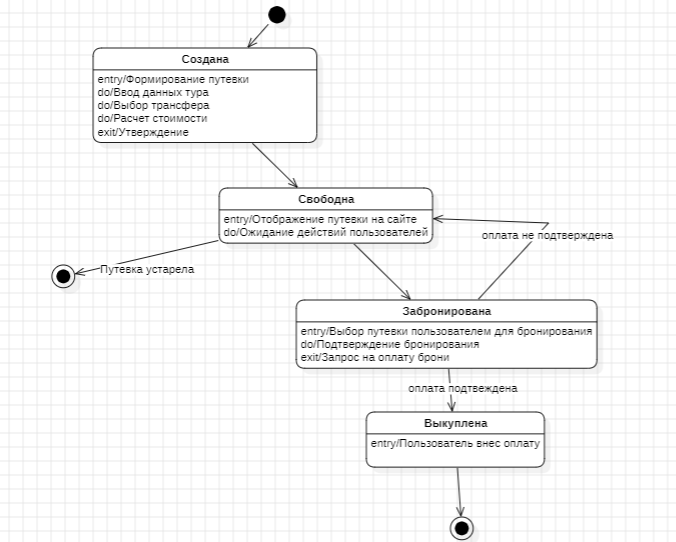

Рисунок 1- Диаграмма состояний для объекта Путевка

Затем создана диаграмма активности для процесса бронирования путевки (Рисунок 2). В процессе создания диаграммы выделены следующие сущности: Пользователи, Тур, Страна, Тип, Путевка, Заказ.

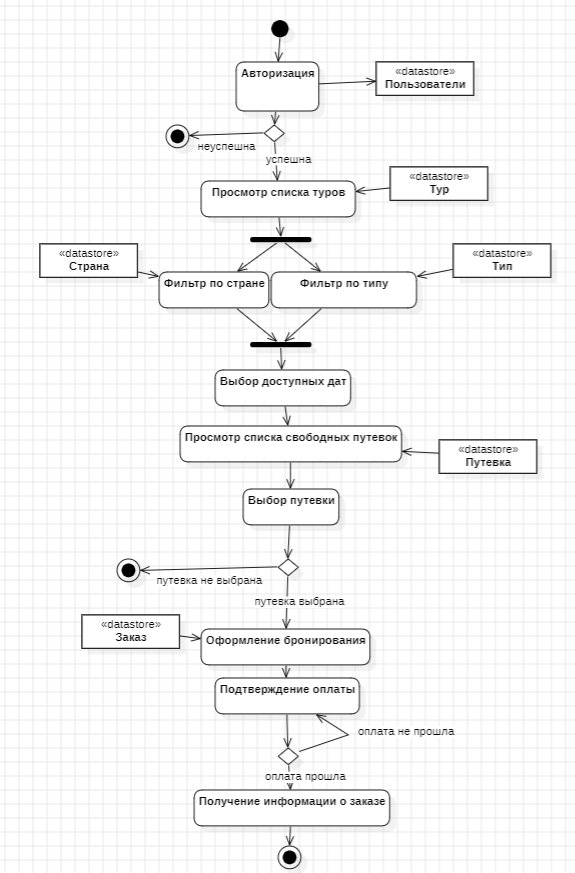

Рисунок 2 - Диаграмма активности для процесса бронирования путевки

Далее создана диаграмма активности с дорожками для процесса формирования путевки (Рисунок 3). В процессе создания диаграммы активности также использовались сущности Тур и Путевка.

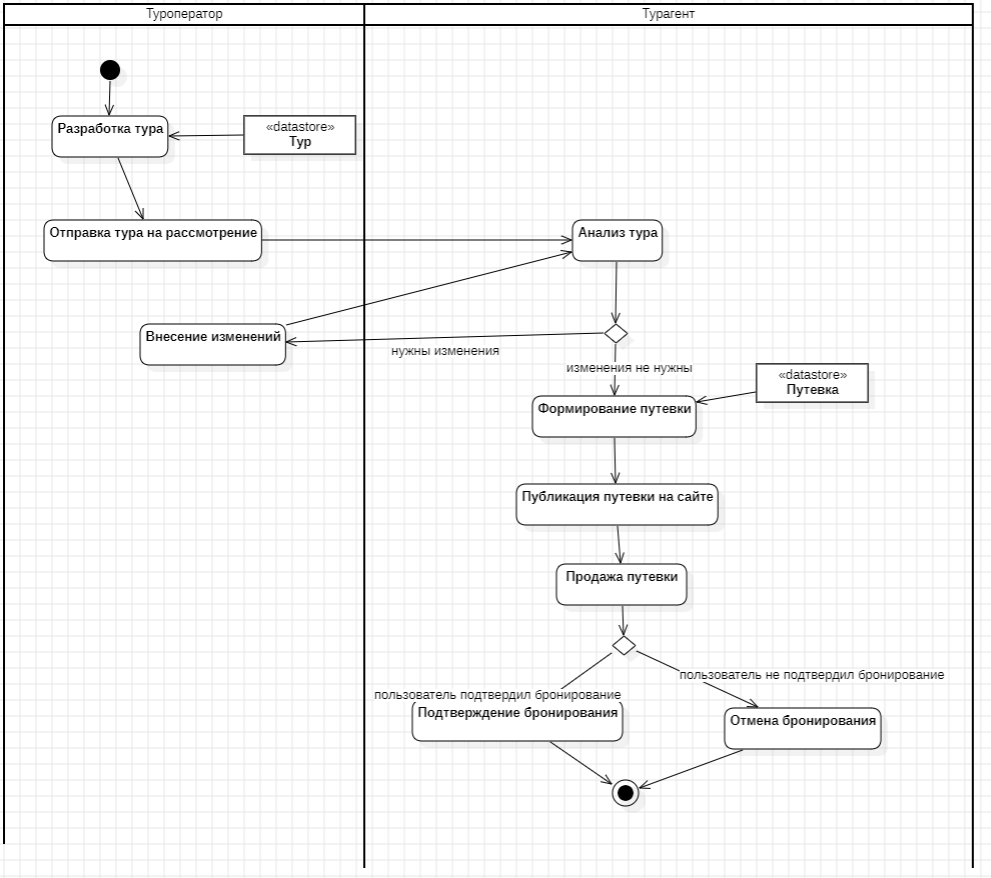

Рисунок 3 - Диаграмма активности с дорожками для процесса формирования путевки

Вывод: в ходе выполнения лабораторной работы реализована диаграмма состояний для объекта Путевка. Также созданы диаграммы активности для процессов бронирования и формирования путевки. Выделены сущности: Пользователи, Тур, Страна, Тип, Путевка, Заказ.
