ГУАП

КАФЕДРА № 14

ОТЧЕТ ЗАЩИЩЕН С ОЦЕНКОЙ

ПРЕПОДАВАТЕЛЬ

Старший преподаватель				Н. В. Барклаевская
должность, уч. степень, звание		подпись, дата		инициалы, фамилия

ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ №2

РАЗРАБОТКА ДИАГРАММ ВЗАИМОДЕЙСТВИЯ

по курсу: ПРОЕКТИРОВАНИЕ ИНФОРМАЦИОННЫХ СИСТЕМ

РАБОТУ ВЫПОЛНИЛ

СТУДЕНТ гр. №	4116
			подпись, дата		инициалы, фамилия

Санкт-Петербург 2024

Цель работы: выделение объектов и изучение отношений между объектами системы. Уточнение требований к системе.

Описание предметной области:

Туристическое агентство представляет собой организацию, которая занимается продажей туристических путёвок. Основными задачами агентства являются поиск и разработка туров, консультирование клиентов, оформление бронирований, обеспечение процесса оплаты и предоставление актуальной информации о турах и предложениях.

Реализована диаграмма последовательности для прецедента «Авторизация» с точки зрения зарегистрированного пользователя (Рисунок 1).

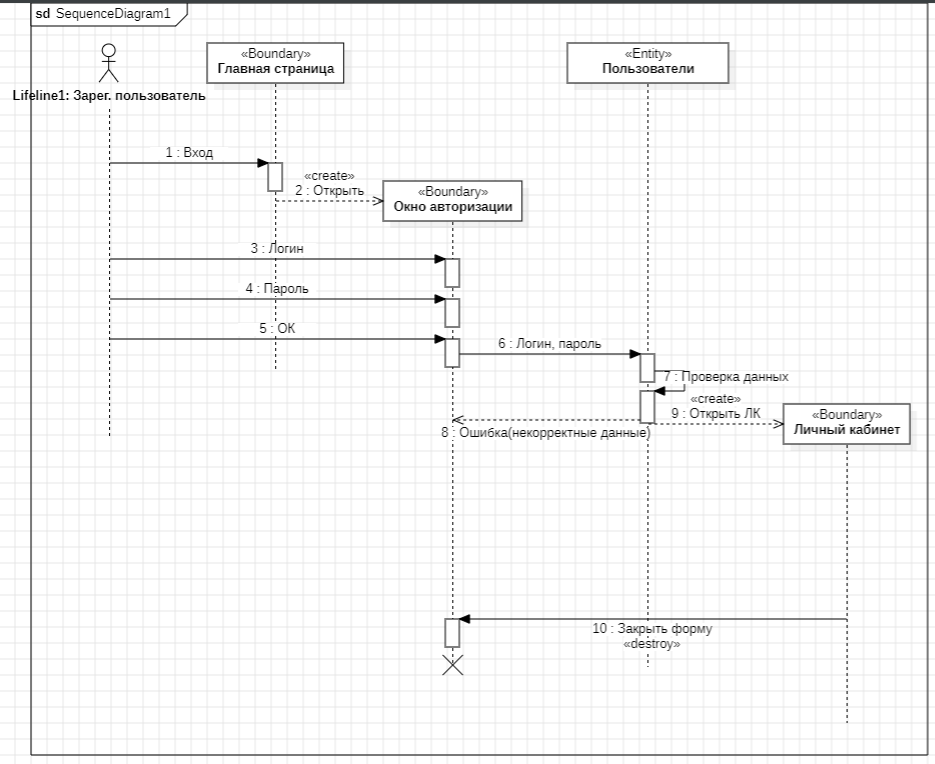

Рисунок 1- Диаграмма последовательности для прецедента «Авторизация»

Затем создана диаграмма кооперации для прецедента «Авторизация» и диаграммы последовательности и кооперации для прецедента «Бронирование тура» (Рисунок 2).

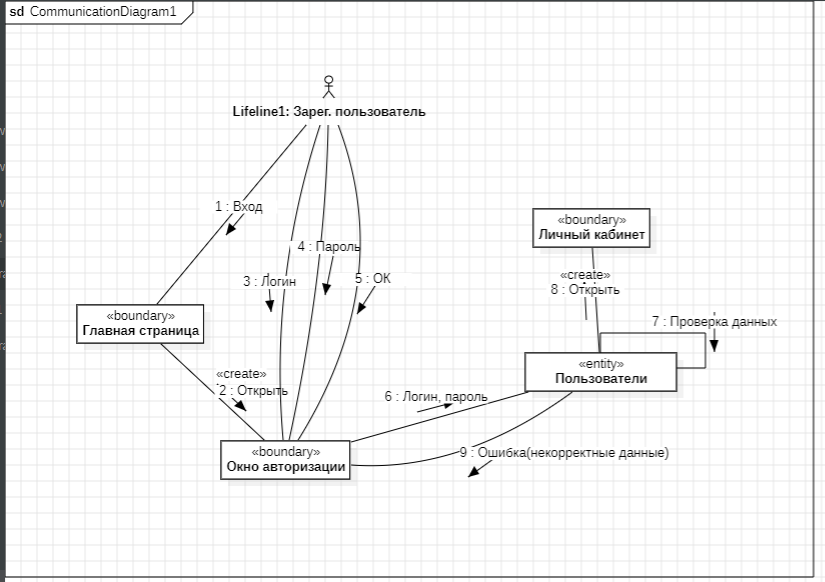

Рисунок 2 - Диаграмма кооперации для прецедента «Авторизаци

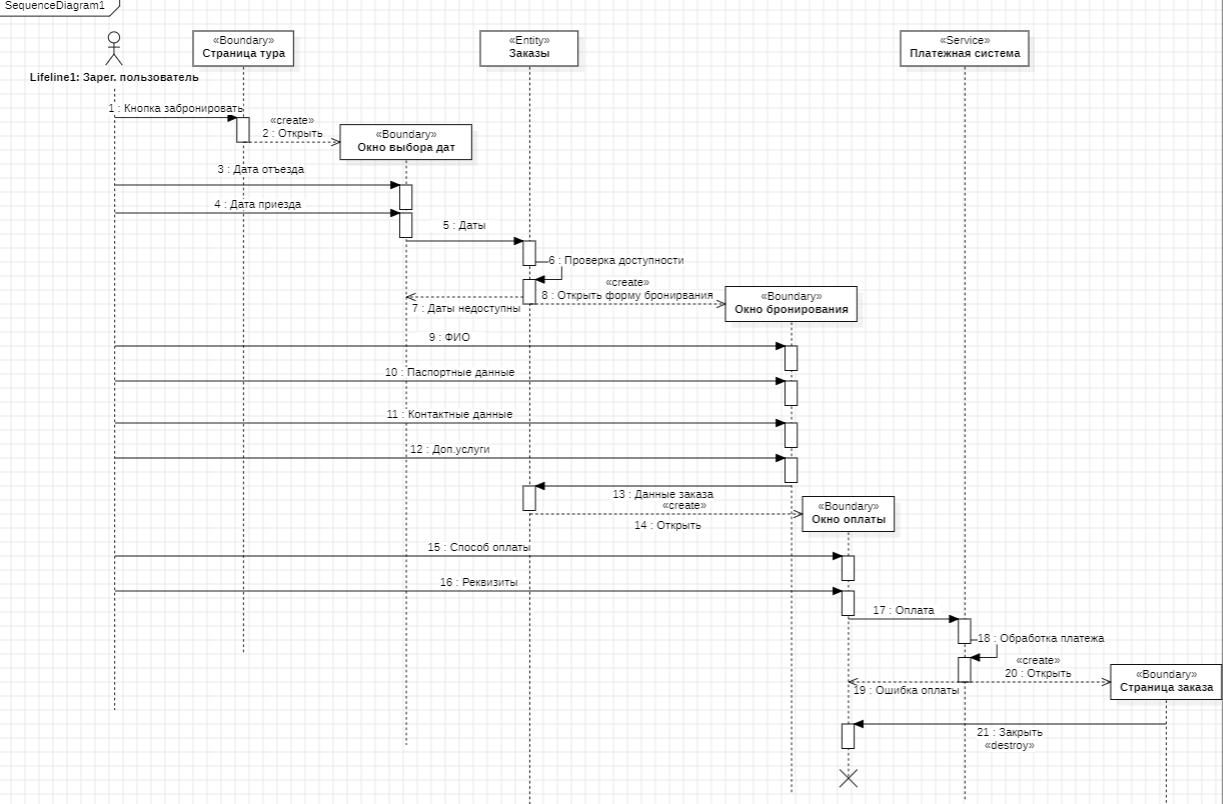

Рисунок 3 - Диаграмма последовательности для прецедента «Бронирование тура»

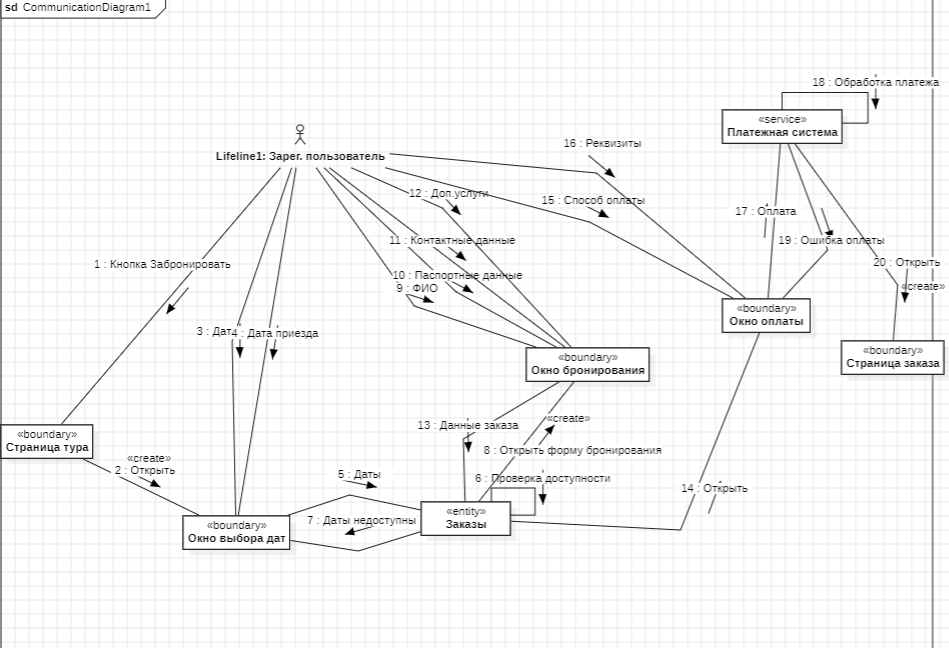

Рисунок 3 - Диаграмма кооперации для прецедента «Бронирование тура»

Вывод: в ходе выполнения лабораторной работы реализованы диаграммы последовательности и кооперации диаграммы для прецедентов «Авторизация» и «Бронирование тура». Выделены сущности: Пользователи и Заказы.
