Цель лабораторной работы: изучение схемотехники, основных параметров и характеристик логического элемента И-НЕ, являющегося базовым элементом цифровых интегральных микросхем.

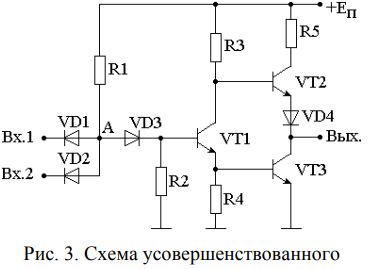

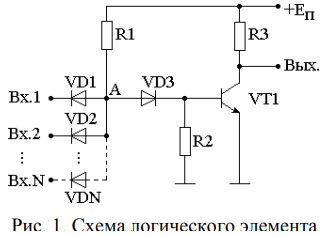

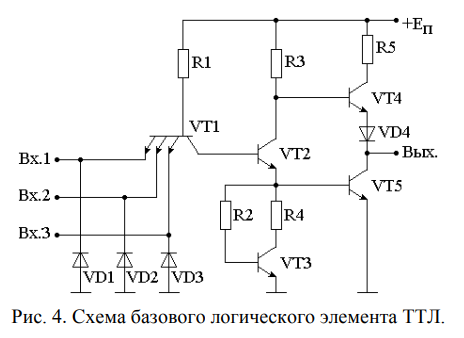

Принципиальные электрические схемы логических элементов И-НЕ (рис. 1, 3, 4).

Таблица результатов экспериментальных исследований.

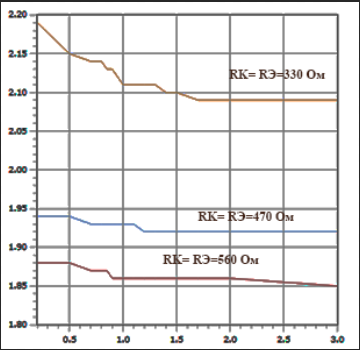

Зависимость постоянного выходного напряжения Uвых от постоянного входного напряжения Uвх=U при разных значениях Rк = Rэ показана на рисунке 2.

Uвых, В

Uвх, В

Рис. 2.

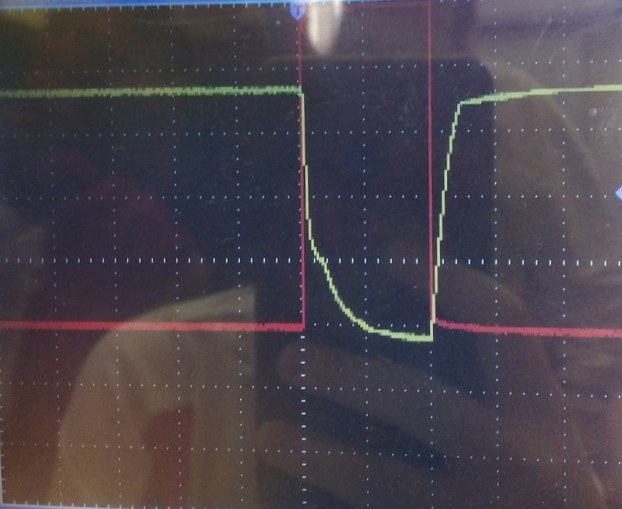

Рис.5 Осциллограммы выходных импульсов ЛЭ, снятые при RK= RЭ=330 Ом.

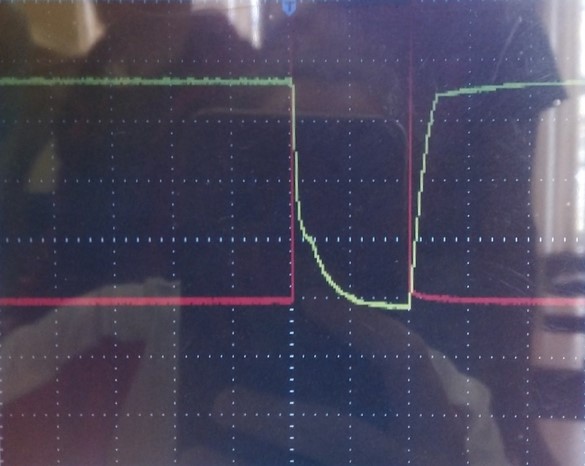

Рис.6 Осциллограммы выходных импульсов ЛЭ, снятые при RK= RЭ=470 Ом.

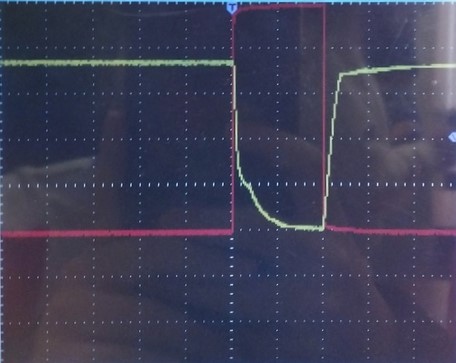

Рис.7 Осциллограммы выходных импульсов ЛЭ, снятые при RK= RЭ=560 Ом.

Выводы по работе:

Анализируя типовую статическую характеристику логического элемента (ЛЭ) на рисунке 2, можно отметить, что высокому уровню входного напряжения Uвх 1>1.1 В соответствует низкий уровень выходного напряжения (Uвых 0< 1.92 при Rк = Rэ = 470 Ом и Uвых 0< 1.86 при Rк = Rэ = 560 Ом; Uвых 0<2.11 при Rк=Rэ= 330 Ом).

Сравнивая графики можно констатировать, что фронт и спад выходного импульса будут менее сглажены, а значит и обеспечивающие большее быстродействие исследованного ЛЭ, в графике при сопротивлении 330 ОМ. Этот график является наиболее приближенным к графику идеального логического элемента.
