Цель работы: знакомство с особенностями работы приложения Quartus ⅠⅠ 9.0 в процессе синтеза цифровых устройств на ПЛИС.
Ход работы:
1. Был создан новый проект запуском операций File<New Project Wizard, выбрана папка хранения проекта one в папке praktika на диске С, а также выбрано название проекта «praktikaone». Далее был создан конструкторский файл через главное меню File<New<Device Design Files<AHDL File.

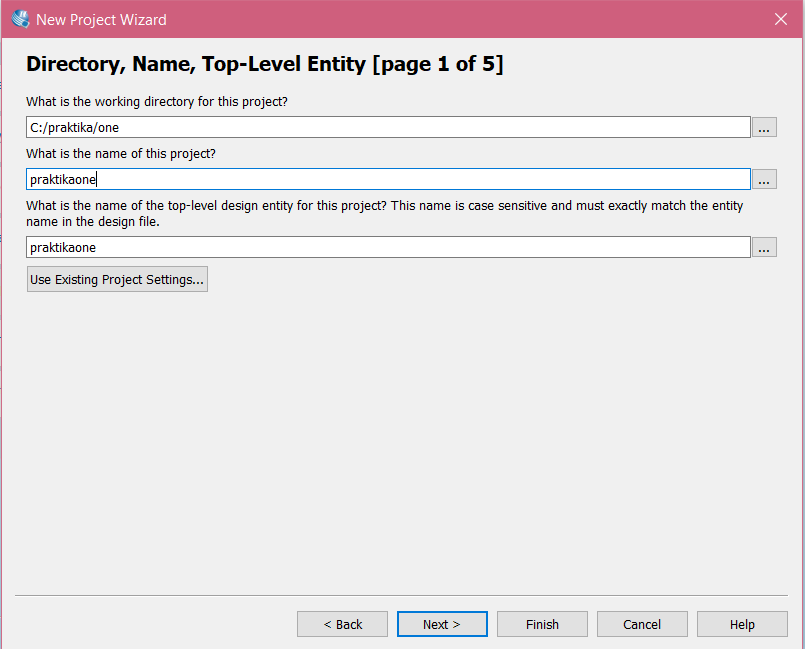

Рисунок 1. Создание проекта.

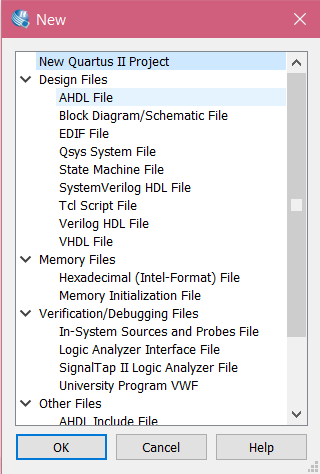

Рисунок 2. Создание конструкторского файла
2. В редактор системы Quartus ⅠⅠ внесен текст представленной ниже программы.

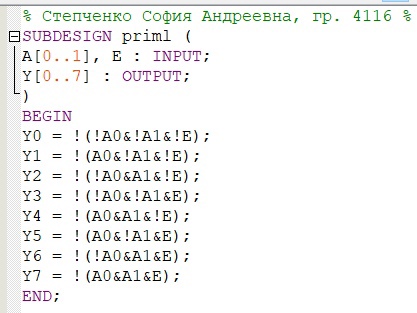

Рисунок 3. Код программы.
3.
Выбор микросхемы и компиляция проекта.
Для этого в главном меню выбраны
Assignments<Device<Family<Cyclone
E,
в расположенном ниже списке Available
devices
выбрана микросхема EP4CE115F29C7.
После назначения микросхемы была
выполнена компиляция проекта.
Processing<Start
Compilation.

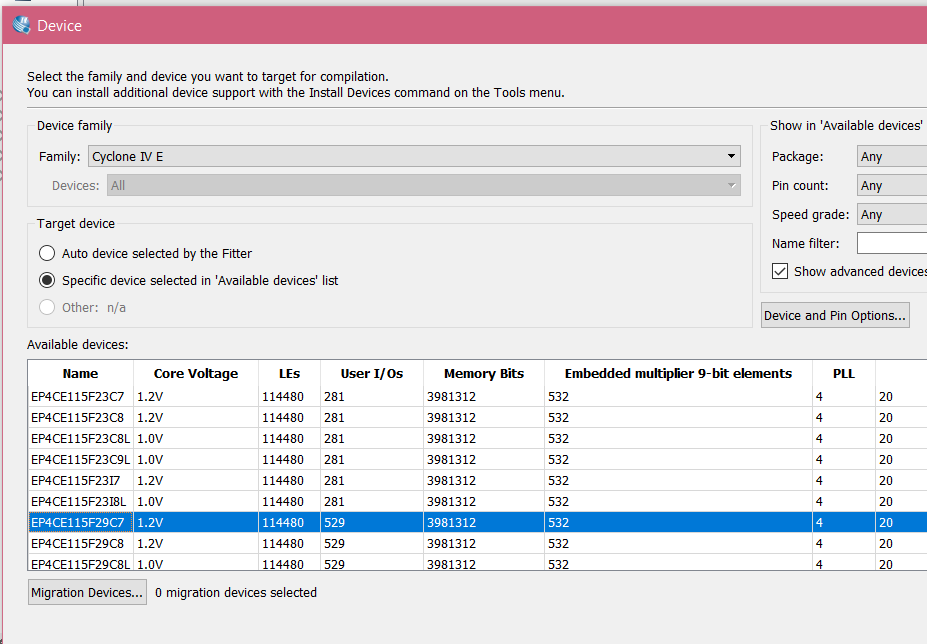

Рисунок 4. Выбор микросхемы.

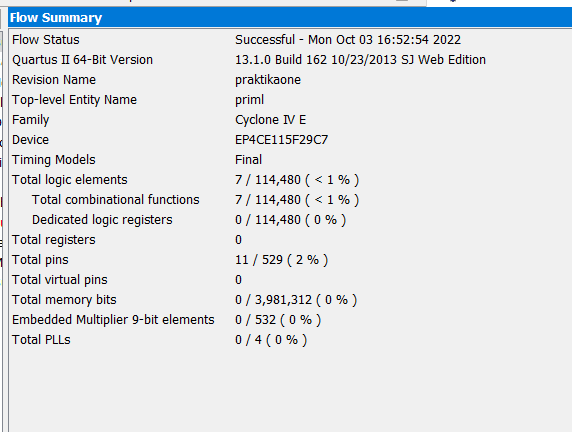

Рисунок 4. Успешная компиляция проекта.

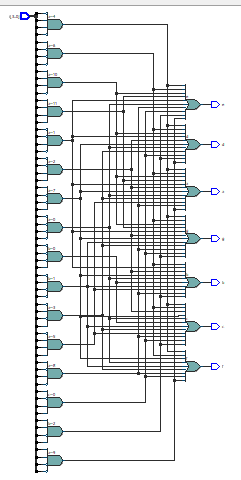

Рисунок 5. Схема процесса.
4. Изменение назначения выводов микросхеме таким образом, чтобы для входных и выходных сигналов использовались выводы, начиная с меньших номеров.

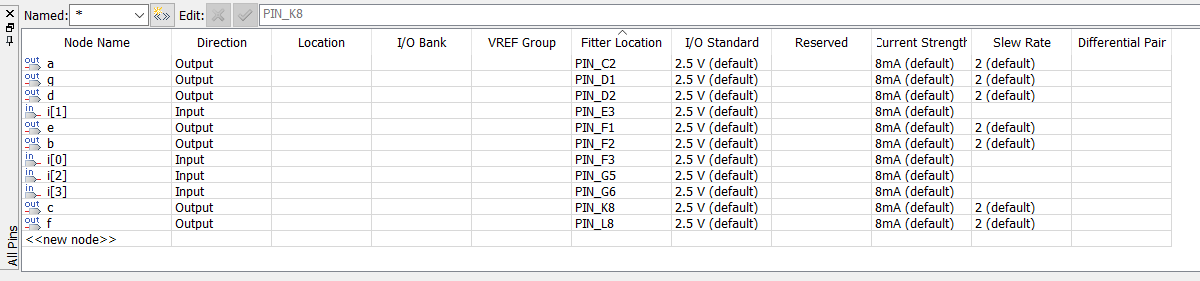

Рисунок 6. Назначение выводов микросхемы
5. Взяв за основу программу ранее выполненного проекта, составлена программа для синтеза устройств по рисунку 7.

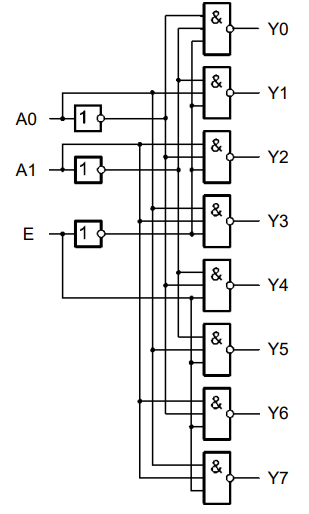

Рисунок 7. Схема 1
Рисунок 8. Код программы

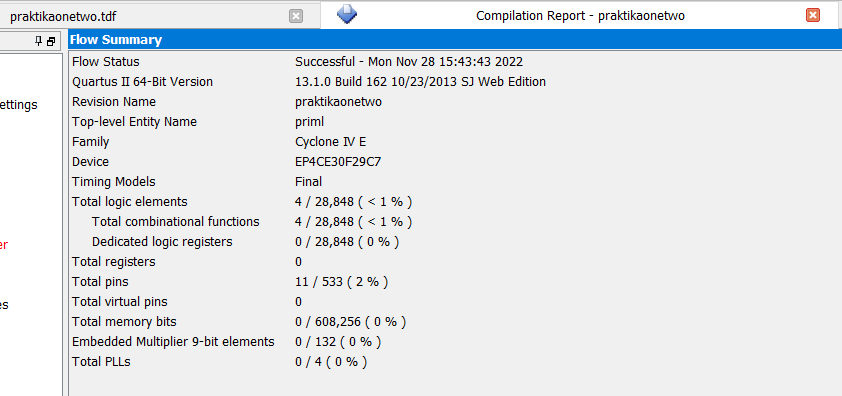

Рисунок 9. Результат компиляции
6. Взяв за основу программу ранее выполненного проекта, составлена программа для синтеза устройств по рисунку 10.
Рисунок 10. Схема 2

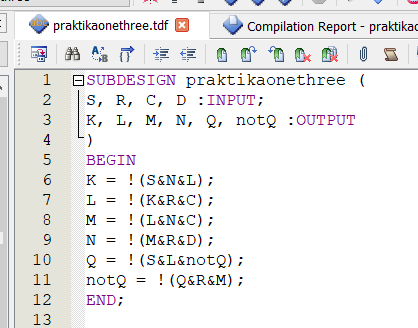

Рисунок 11. Код программы

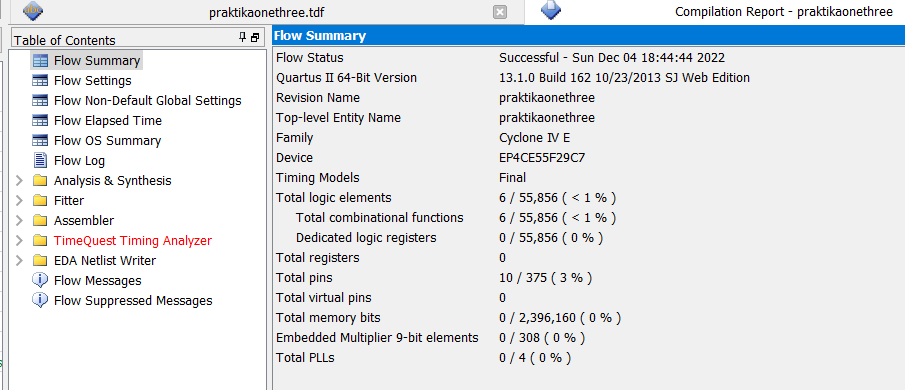

Рисунок 12. Результат компиляции
Вывод: в ходе лабораторной работы мы познакомились с особенностями работы приложения Quartus ⅠⅠ 9.0 в процессе синтеза цифровых устройств на ПЛИС.
