А) б) Рис. 2 Функциональные схемы стабилизаторов: а) последовательного, б) параллельного.
Результаты вычислений
расчетные значения коэффициента подавления пульсаций KПП “в разах”
|
UВХ |
|
|
|
КПП dВ=20×Lg(КПП) |
|
|
|
|
|
|||||||||||||||
КПП= U |
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
ВЫХ |
|
|
|
|
|
|
|
|
|
|
||||||||||||||
SA1 |
|
SA2 |
7 |
|
6 |
5 |
4 |
3 |
2 |
1 |
|
||||||||||||||
|
|
|
Rн Ом |
4 |
|
6 |
8 |
10 |
12 |
20.2 |
32.2 |
|
|||||||||||||
I |
|
КПП |
0,03 |
|
0,02 |
0,02 |
0,015 |
0,0125 |
0,01 |
0,01 |
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
КПП dВ |
-29,11 |
|
-33,98 |
-33,9 |
-36,5 |
-38,1 |
-40 |
-40 |
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
II |
|
КПП |
0,01 |
|
0,01 |
0,0011 |
0,00085 |
0,0005 |
0,01 |
0,01 |
|
||||||||||||||
|
|
|
КПП dВ |
-40 |
|
-40 |
-59,17 |
-61,45 |
-66,03 |
-40 |
-40 |
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
3. Графики полученных зависимостей

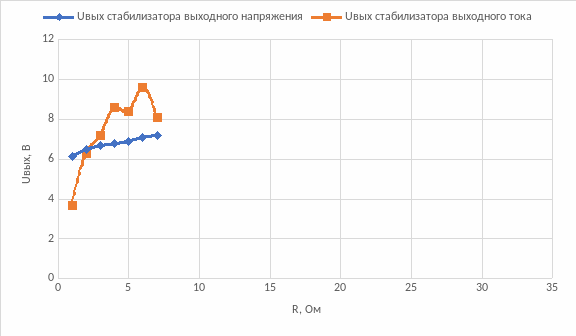

Рис.3.1. – Нагрузочные характеристики стабилизатора, построенные при разных режимах его работы.

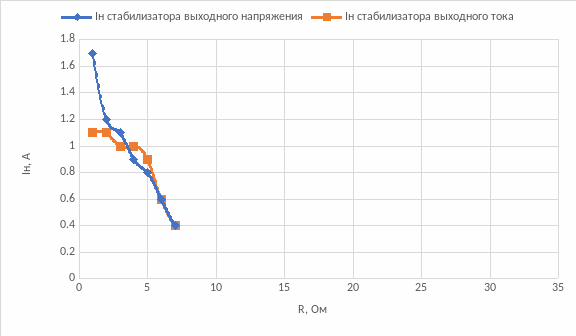

Рис. 3.2. - Зависимости Iн от Rн, построенные при разных режимах работы стабилизатора.

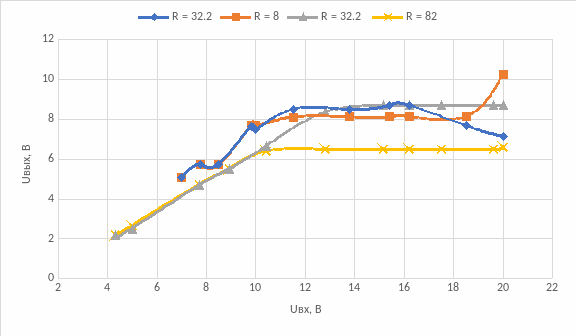

Рис 3.3. - Четыре сквозные характеристики стабилизатора

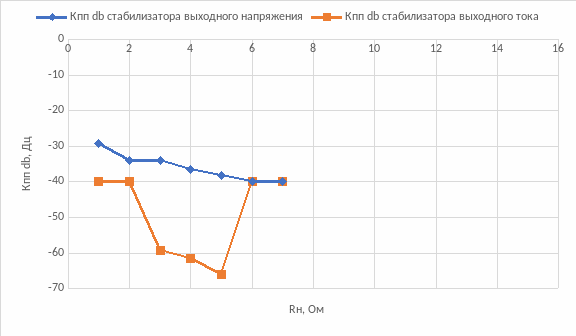

Рис 3.4. - Зависимости коэффициента подавления пульсаций от сопротивления нагрузки стабилизатора при различных режимах его работы
Выводы по работе:
Посчитать номинальное значение напряжения можно через нагрузку Uн = IнRн (Номинальные значения сопротивлений цепи нагрузки: R9=12 Ом; R10=8.2 Ом; R11=R12=R13=R14=2 Ом; R5=R15=4 Ом).
SA1=I
Rн |
4 |
6 |
8 |
10 |
12 |
20.2 |
32.2 |
Iн |
1,8 |
1,3 |
1 |
0,9 |
0,8 |
0,7 |
0,4 |
Uн |
7,2 |
7,7 |
8 |
9,1 |
9,6 |
12,1 |
12,9 |
SA2 = II |
|
|
|
|
|
|
|
Rн |
4 |
6 |
8 |
10 |
12 |
20.2 |
32.2 |
Iн |
1,1 |
1,1 |
1,1 |
1 |
0,95 |
0,6 |
0,4 |
Uн |
4,4 |
6,6 |
8,9 |
10 |
11, |
12,12 |
12,9 |
Выходное напряжение исследованного стабилизатора UВЫХ в режиме SA1 (I) увеличивается вместе с увеличением сопротивления нагрузки. В режиме SA1 (II) нагрузочная характеристика стабилизатора после RН=20.2 Ом имеет спадающий характер из – за падения напряжения на резисторах.
Поскольку КПП = Uвх/Uвых = Uвх/(IнRн), коэффициент подавления пульсаций и сопротивление нагрузки находятся в обратной зависимости.
Согласно графику сквозных характеристик стабилизатора (зависимости UВЫХ= от UВХ=) при различных режимах его работы (I и II) было установлено, что на промежутке UВХ=[7;16] при режиме SA1 = 1; SA2 = 1 коэффициент подавления пульсаций оказывается выше (Рис. 3.3. Uвых стабилизатора выходного напряжения при R = 32,2).
