- •Протокол лабораторнойб работе №7
- •Снятие зависимостей выходного напряжения от входного при различных сопротивлениях нагрузки (сквозных характеристик стабилизатора)
- •Исследование характеристик подавления пульсаций входного напряжения

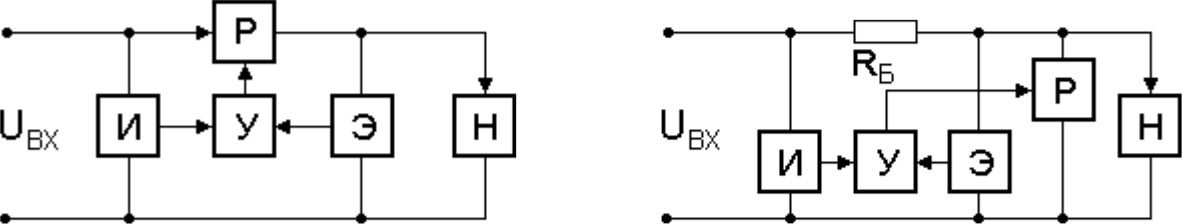

- •А) б) Рис. 2 Функциональные схемы стабилизаторов: а) последовательного, б) параллельного.
- •3. Графики полученных зависимостей
Исследование характеристик подавления пульсаций входного напряжения
UВХ и UВЫХ амплитуды пульсаций напряжений на входе и выходе, измеряются не по вольтметрам, а по экрану осциллографа при закрытых входах: трехпозиционные переключатели около входов следует установить в положение "".
Таблица П4*
SA1 |
SA2 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
|
|
|
|
|
|
|
|
|
|
|
RН, Ом |
4 |
6 |
8 |
10 |
12 |
20.2 |
32.2 |
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
I |
UВХ , В |
0,5 |
0,4 |
0,4 |
0,3 |
0,25 |
0,2 |
0,2 |
|
|
|
|
|
|
|
|
|
|
|
UВЫХ, В |
|
|
|
|
|
|
|
|
|
|
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
|
|
|
|
|
|
|
|
|
|
II |
UВХ , В |
0,3 |
0,4 |
0,4 |
0,3 |
0,25 |
0,2 |
0,2 |
|
|
|
|
|
|
|
|
|
|
|
UВЫХ, В |
|
|
|
|
|
|
|
|
|
|
30 |
40 |
350 |
350 |
475 |
20 |
20 |
|
|
|
|
|
|
|
|
|
|
|
|
Примечание: UВХ= = В (регулятором "Рег. Е" лабораторной установки установить то же значение, что и для табл. П1).
Данные измерений проверены. |
|
|
|||
Преподаватель: |
|
В.И.Исаков |
|||
|
(дата, подпись) |
|
(Ф.И.О.) |
3
Цель работы: исследование принципа построения и основных характеристик компенсационного стабилизатора постоянного напряжения.
Описание лабораторной установки:

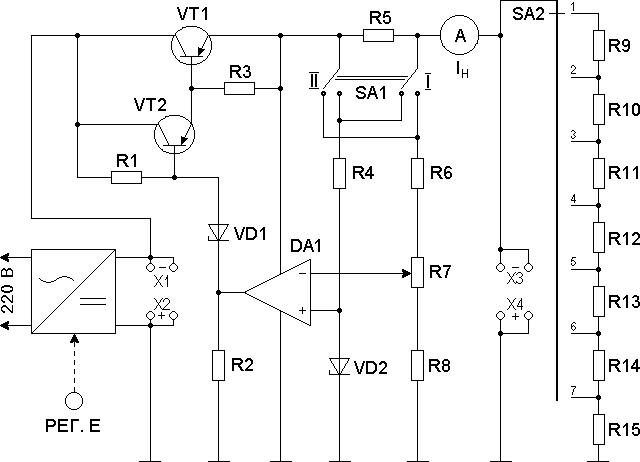

Рис.1 принципиальная схема исследованного стабилизатора напряжения
