ГУАП

КАФЕДРА № 6

ОТЧЕТ ЗАЩИЩЕН С ОЦЕНКОЙ

ПРЕПОДАВАТЕЛЬ

доц., канд. техн. наук				Т.В.Колобашкина
должность, уч. степень, звание		подпись, дата		инициалы, фамилия

ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ №3

ИССЛЕДОВАНИЕ СОДЕРЖАНИЯ ВРЕДНЫХ ВЕЩЕТВ В ВОЗДУХЕ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ по курсу: БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

РАБОТУ ВЫПОЛНИЛ

СТУДЕНТ ГР. №	4116
			подпись, дата		инициалы, фамилия

Санкт-Петербург 2021

Протокол лабораторной работы №3

«ИССЛЕДОВАНИЕ СОДЕРЖАНИЯ ВРЕДНЫХ ВЕЩЕСТВ В ВОЗДУХЕ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ»

Группа: 4116 Студенты: С.А.Степченко, А.П.Акимова, В.П.Евстегнеева , Д.В.Воронов, А.В.Ильина.

______________

^{(ПОДПИСЬ ПРЕПОДАВАТЕЛЯ)}

- заполняется при проведении измерений.

- заполняется при оформлении отчета.

Цель работы: ознакомление с вредным действием пыли на организм человека, влиянием ее на качество и надежность электронных изделий и приборов, требованиями санитарных и технологических норм на ПДК пылив воздухе рабочей зоны; изучение методов и приборов для измерения запыленности и дисперсного состава пыли в производственных помещениях.

Ход работы:

1 Описание вредного действия пыли.

Вредное действие пыли зависит от размера частиц. Мелкие частицы размером 0,2-5,0 мкм проникают в глубокие дыхательные пути, в альвеолы, частично или полностью растворяются в лимфе и, поступая в кровь, вызывают интоксикации. Крупные, размером более 10 мкм, вызывают фиброгенный эффект действия на организм, вызывающий пневмокониозы, пневмосклерозы и пылевые бронхиты. Пыль, выделяющаяся в производственных помещениях, приводит к быстрому износу оборудования. Пыль, содержащаяся в воздухе, разрушающе действует на поршни и цилиндры двигателей внутреннего сгорания. Очень чувствительны к пыли электрические машины. Незащищенные обмотки электродвигателей покрываются коркой, уменьшается их охлаждение, и вследствие их перегрева двигатель может выйти из строя.

2.Измеряем массовую концентрацию пыли прибором ИКП-5 и вносим значения измерений в таблицу №1.

Далее, находим среднее значение массовой концентрации.

Так как концентрация пыли в воздухе не превышает ПДК аэрозолей преимущественно фиброгенного действия, можно сделать вывод о том, что концентрация пыли в помещении, где проводилось измерение, соответствует нормам.

3. Измеряем счетную концентрацию и определяем дисперсный состав пыли в воздухе производственного помещения прибором АЗ-10.

Вносим значения счетной концентрации в таблицу №2.

Для оценки дисперсного состава пыли рассчитаем средний арифметический и средний квадратичный диаметры аэрозольных частиц.

Измерение массовой концентрации аэрозоля (таблица №1)

Тип пылемера	№ измерения	Показания пылемеров n0, мг/м3	Среднее значение показаний ncp, мг/м3	Интервал между измерениями, мин
ИКП-5	1	0,001	0,003	5
	2	0,002
	3	0,004

Измерение счетной концентрации аэрозоля пылемером АЗ-10 (таблица №2)

Нижняя граница диаметров, dнгр, мкм	Количество частиц N>(d>dнгр), шт.	Интервал диаметров, мкм	Средний диаметр i-го интервала, di, мкм	Количество Частиц в i-ом интервале, ni, шт.	Доля частиц, ni/N	Накопленная доля частиц, F(d)
0,4	4539	0,4-0,5	0,45	1924	0,42	0,76
0,5	2614	0,5-1,0	0,55	1552	0,34	0,44
1,0	1062	1,0-2,0	1,5	479	0,1	0,19
2,0	582	2,0-5,0	3,5	442	0,09	0,117
5,0	140	5,0-10,0	7,5	124	0,027	0,0303
10,0	15	>10	10	15	0,0033	0,0033

4.Функциональные схемы приборов

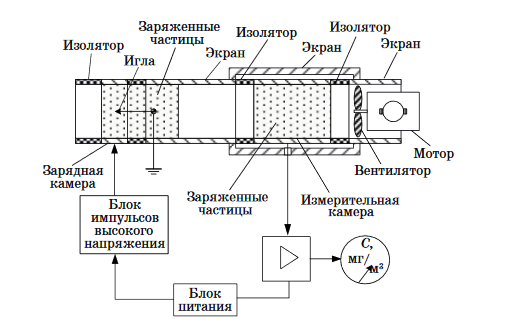

Рис. 1. Функциональная схема анализатора пыли ИКП-5

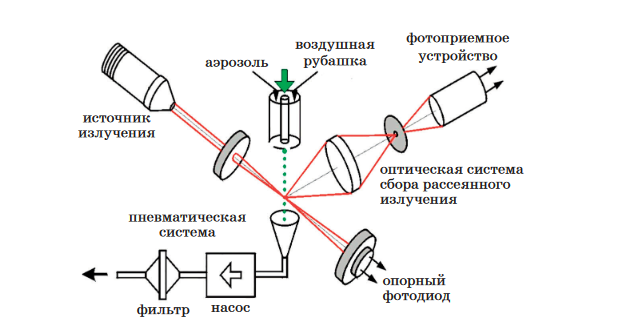

Рис. 2. Функциональная схема счетчика аэрозольных частиц АЗ-10

5.Формулы:

1. Средний арифметический размер частиц

2. Средний квадратичный размер частиц

3. Средний кубический размер частиц

- число частиц в i-м интервале диаметров;

- средний диаметр этого интервала;

N – общее количество частиц.

4. Средний диаметр частиц

5. Среднеквадратическое отклонение логарифмов диаметров частиц

6. Среднегеометрический диаметр частиц

6.Результаты расчёта:

мкм

мкм

d₁₀ =0,7768 мкм

d₂₀= 1,133 мкм

d₃₀= 1,937 мкм

7.определяем класс чистоты помещения:

Класс 6 ИСО; эксплуатируемое состояние; заданные размеры частиц: 0,5 мкм (35200 частиц/м3); 1,0 мкм (8320 частицы/м3).

Вывод: мы ознакомились с вредным воздействием аэрозольного загрязнения воздушной среды на организм человека, с санитарными и технологическими нормами на содержание пыли в воздухе рабочей зоны, изучили методы и приборы для измерения концентрации и дисперсного состава пыли в производственных помещениях. Прищли к выводу ,что концентрация пыли в помещении , где проводилось измерение , не превышает санитарных норм , а именно ПДК аэрозолей фиброгенного действия для производственных помещений , и класс чистоты данного помещения класс 6 ИСО.

Так как в помещении находятся частицы диаметром <5,0 мкм, которые проникают в глубокие дыхательные пути, в альвеолы, растворяются в лимфе, и поступают в кровь, вызывают интоксикации, следовательно нахождение в помещении небезопасно.
