ЦЕЛЬ РАБОТЫ

Ознакомление с основными светотехническими характеристиками, определяющими условия работы в производственных помещениях, с видами и системами производственного освещения, требованиями санитарных норм на производственное освещение, методами и приборами для исследования светотехнических характеристик источников света, светильников и систем освещения.

ОПИСАНИЕ ЛАБОРАТОРНОЙ УСТАНОВКИ

Для экспериментального исследования естественной и искусственной освещенности на рабочей поверхности в зависимости от различных факторов применяется специальная установка. Для искусственного освещения в установке используются светильник с лампой накаливания типа "Универсаль" и светильник "ОД" с люминесцентными лампами.

Люксметр Ю 116 предназначен для измерения освещенности, создаваемой естественным светом и искусственными источниками света. Измерительный блок прибора имеет шкалы, градуированные в люксах. Шкала имеет пределы измерения 0-100 лк.

Монохроматор предназначен для разложения на отдельные длины волн светового потока, создаваемого исследуемыми источниками света. Источники света переключаются с помощью выключателей. Требуемая длина волны устанавливается с помощью микрометрического барабана монохроматора.

Диапазон устанавливаемых для исследования длин волн 0,45 - 0,65 мкм.

РЕЗУЛЬТАТЫ РАСЧЕТОВ И ИЗМЕРЕНИЙ РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ ЕСТЕСТВЕННОЙ ОСВЕЩЕННОСТИ

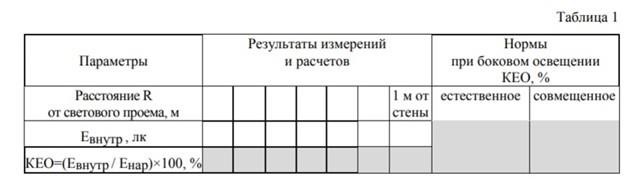

Результат измерения Енар = 400 лк (при Енар < 5000 лк, табл. 1 не заполняется)

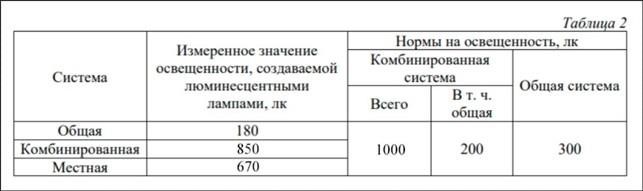

ИССЛЕДОВАНИЕ СИСТЕМ ОСВЕЩЕННОСТИ

Вывод: комбинированная система освещения не соответствует нормам освещенности с учетом допуска. Значение освещенности общей системы освещения значительно ниже нормы освещенности для данной системы.

ИССЛЕДОВАНИЕ ОТНОСИТЕЛЬНОЙ СВЕТООТРАЖАЮЩЕЙ СПОСОБНОСТИ ФОНА

Вывод: Наибольшей светоотражающей способностью обладает фон белого, оранжевого или желтого цвета, наименьшей – синего или черного цвета, это справедливо для светильников обеих систем.

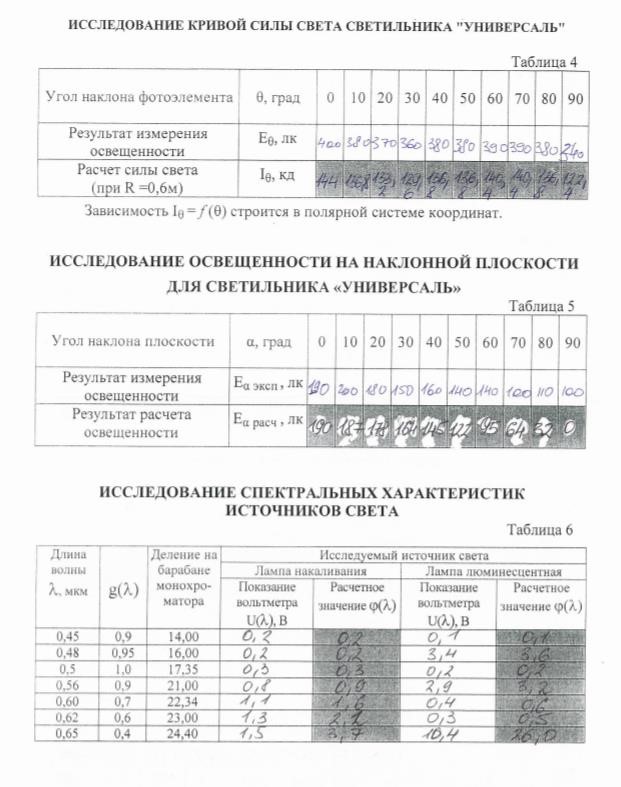

ИССЛЕДОВАНИЕ КРИВОЙ СИЛЫ СВЕТА СВЕТИЛЬНИКА «УНИВЕРСАЛЬ»

Вывод: Освещенность и сила света прямо пропорциональны и чем меньше освещенность, тем меньше сила света. Типовая кривая силы светильника - равномерная.

ИССЛЕДОВАНИЯ ОСВЕЩЕННОСТИ НА НАКЛОННОЙ ПЛОСКОСТИ ДЛЯ СВЕТИЛЬНИКА «УНИВЕРСАЛЬ»

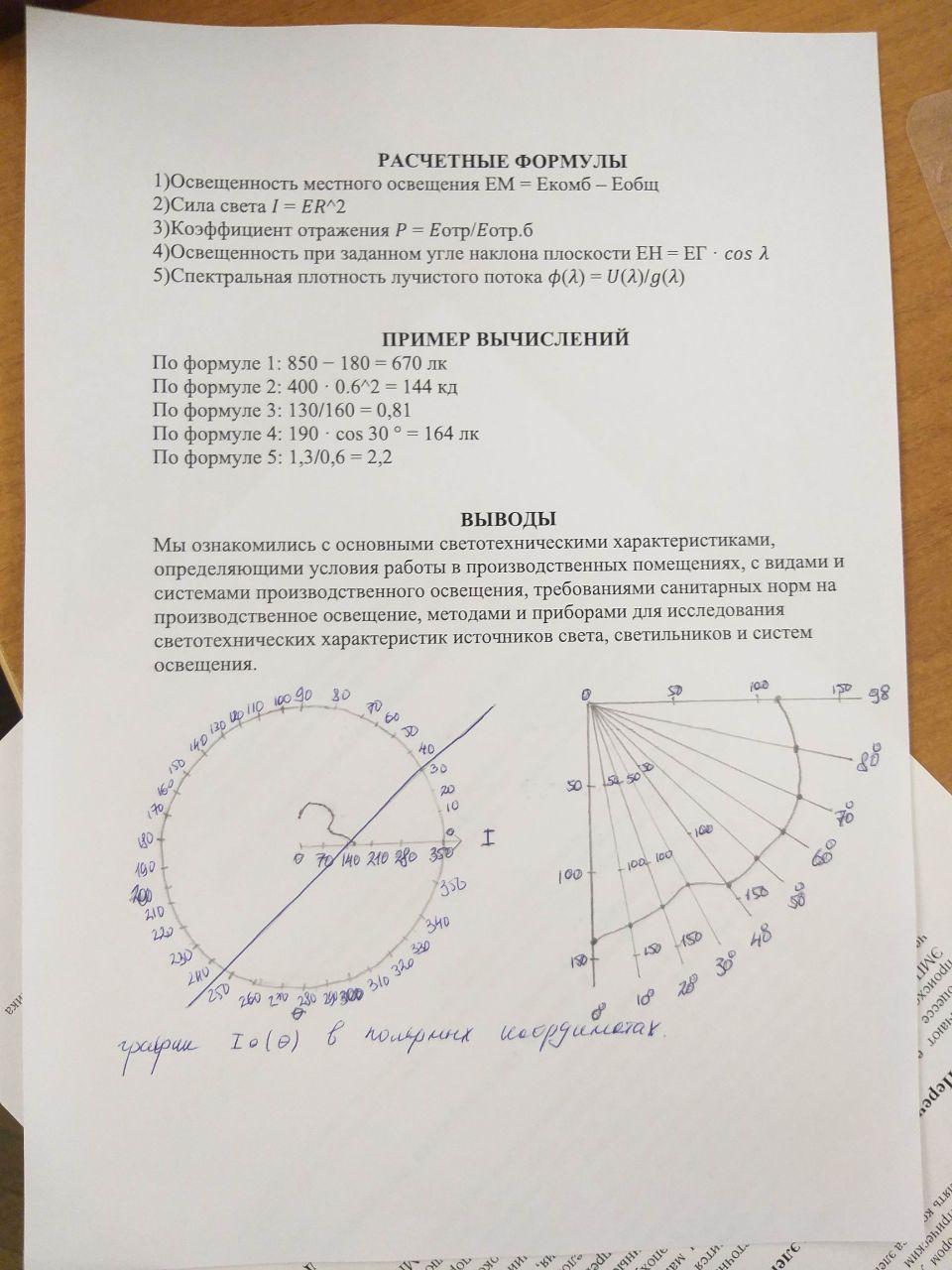

графики Еα эксп(α) и Еα расч(α)

Вывод: Из вычислений следует, что с увеличением угла освещенность падает и при угле в 90° становится равной нулю. Однако полученные результаты в ходе эксперимента, не соответствуют теоретическим значениям. Скорее всего это связано с не полной затенённостью комнаты и отражениями от рядом находящихся поверхностей.

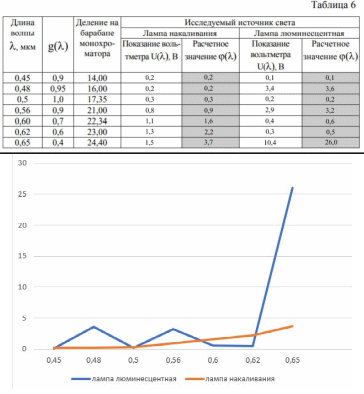

ИССЛЕДОВАНИЕ СПЕКТРАЛЬНЫХ ХАРАКТЕРИСТИК ИСТОЧНИКА СВЕТА

графики () лампы накаливания и () люминесцентной лампа

Вывод: Теоретически, свет от люминесцентных ламп светильника «ОД» более равномерно распределен по цветовому спектру и, следовательно, длинам волн, чем свет от светильника «Универсаль». В результате эксперимента это удалось подтвердить, что видно из графика.
