Протокол лабораторной работы№4

«ИССЛЕДОВАНИЕ ШУМОВЫХ ХАРАКТЕРИСТИК МАШИН»

Цель работы: Ознакомление с основными понятиями о производственном шуме, методами его санитарно-гигиенического нормирования, средствами измерения шумовых характеристик машин и снижения шума на рабочих местах

Ход работы:

1)Исходные данные:

Вариант – 2

2) Расчетные формулы с обозначением их элементов:

1.Корректированный уровень звуковой мощности

∆_Aj – корректирующая поправка, соответствующая частотной характеристике А, дБ; j – номер октавной полосы частот.

2. Уровни звуковой мощности

P – звуковая мощность, Вт; P0 – пороговая звуковая мощность, равная 10–12 Вт.

3. Средний уровень звукового давления

Li – уровень звукового давления, дБ, или уровень звука, дБА, в i-й точке; n – количество точек измерения на измерительной поверхности; K – постоянная, учитывающая влияние отраженного 17 звука в полосе частот, дБ, или в уровнях звука, дБА, определенная в помещении.

4.ПДШХ

L_Hj – предельно допустимый уровень звука или уровень звукового давления в полосах частот; S = 2πR2 – площадь измерительной поверхности в виде полусферы радиусом R, в центре которой находится источник шума; S₀ = I м²; ∆y – поправка на групповую установку машин в типовых условиях эксплуатации.

4.Значение уровня звука и уровень звукового давления

j – номер октавной полосы частот; i = 1, 2, …n, где n – число точек измерения уровней звукового давления в полосе частот и уровня звука на характеристике «А» шумомера

5. R =

5.Уровень звуковой мощности

∆_Aj – корректирующая поправка, соответствующая частотной характеристике А, дБ; j – номер октавной полосы частот.

3) Результаты расчета шумовой характеристики (ШХ) и предельно допустимой шумовой характеристики (ПДШХ) источника шума (табл. П3.1, Прил. 3):

Среднегеометрические частоты октавных полос f, Гц	Шумовая характеристика машины (ШХ) LPj, дБ	Предельный спектр (ПС) LНj, дБ	Предельно допустимая шумовая характеристика машины (ПДШХ) LРНj, дБ
63	-	71	72,9
125	91	61	62,9
250	-	54	55,9
500	90	49	50,9
1000	89	45	46,9
2000	-	42	43,9
4000	-	40	41,9
8000	-	38	39,9
«А»	87	50	51,9

ПС – 45

R = 1,0 м

∆у = 6 дб

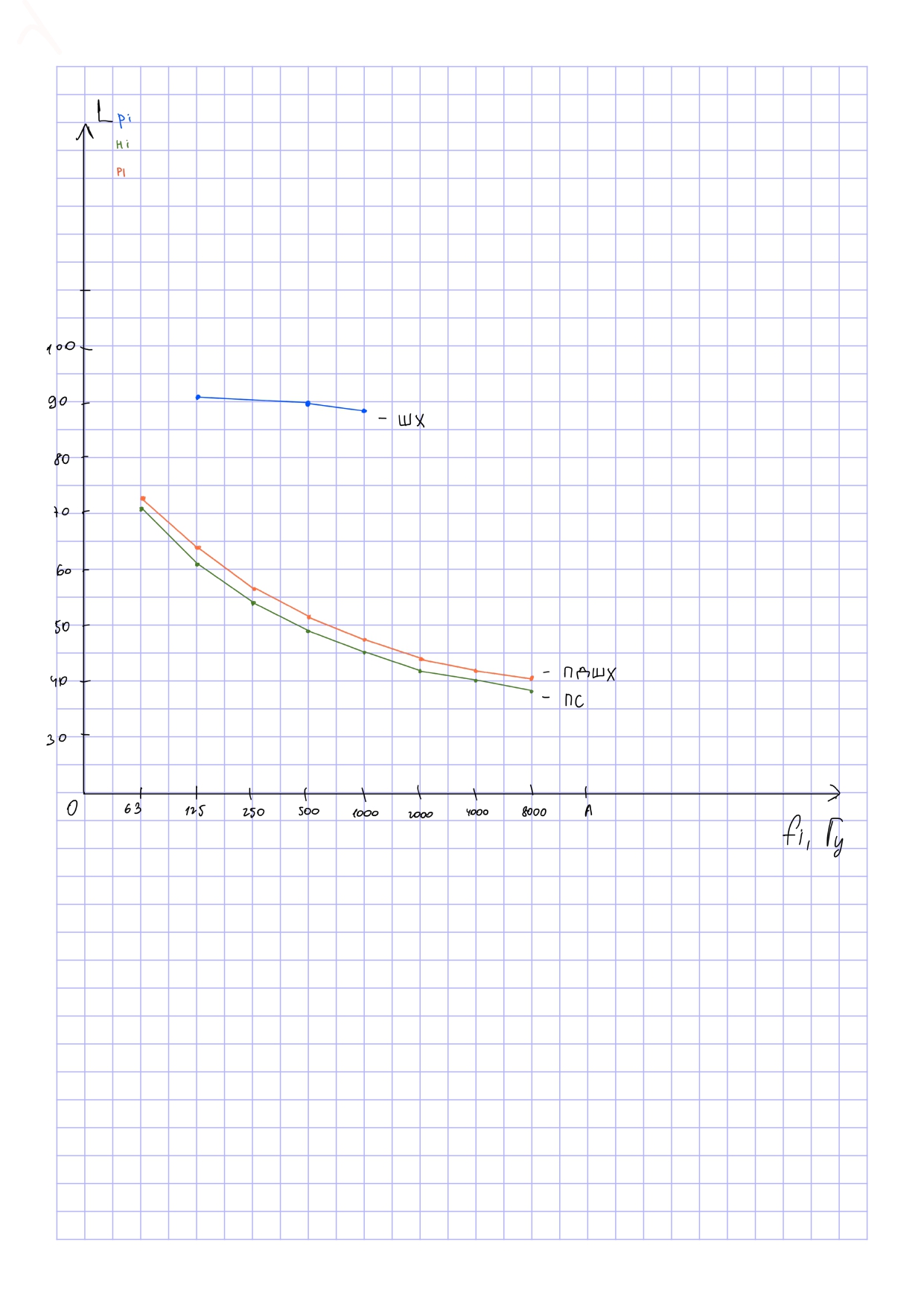

4) Графики предельного спектра (ПС) в помещении для заданного вида трудовой деятельности, предельно допустимой шумовой характеристики (ПДШХ) и измеренной шумовой характеристики (ШХ) источника шума:

5) Результаты расчета минимального из возможных расстояний от источника шума, на котором его эксплуатация будет безопасна для работающих:

R =

R при 125 Гц будет равно 25,1 метр

R при 500 Гц будет равно 89,3 метра

R при 1000 Гц будет равно 126,2 метра

Минимальным безопасным расстоянием будет 126,2 метра

Выводы по результатам исследований

Шумовая характеристика машины превышает предельно допустимую шумовую характеристику. Таким образом эта машина не считается безопасной для труда.

К рекомендуемым техническим методы снижения шума в производственном помещении относятся: уменьшение сил, вынуждающих акустические колебания, увеличение внутреннего механического импеданса машины за счет увеличения массы станин и фундаментов, внутренней виброизоляцией за счет применения упругих элементов в конструкции машины, уменьшение площади излучающей поверхности.
