Работа схемы блока фп-5000
Этап 1: Инициализация системы (50-100 мс)
1.Подача питания (+5В, ±15В, 24В)
2.Запуск системного процессора
3.Самодиагностика компонентов:
Проверка ОЗУ/ПЗУ
Тест АЦП/ЦАП
Калибровка измерительных цепей
Этап 2: Подготовка испытаний (100-200 мс)
4. Загрузка параметров испытания:
Тип реле (токовое/напряженческое)
Уставки срабатывания
Временные характеристики
5.Конфигурация коммутационной матрицы
6.Инициализация генераторов сигналов
Этап 3: Проведение измерений (зависит от типа теста)
7. Для токовых реле:
Плавный рост тока (0,1-50 А) с шагом 0,1%
Фиксация момента срабатывания
Замер времени до отключения
8.Для реле напряжения:
Ступенчатое изменение U (10-300 В)
Контроль гистерезиса
9.Для временных характеристик:
Подача импульсов длительностью 1-5000 мс
Измерение задержки срабатывания
Этап 4: Анализ результатов (50-150 мс)
10. Сравнение с эталонными значениями
11. Расчет погрешностей:
- По току/напряжению (±0,5%)
- По времени (±1 мс)
12. Формирование заключения
Этап 5: Документирование (100-300 мс)
13. Запись в энергонезависимую память
14. Вывод на дисплей:
- Графики характеристик
- Таблицы параметров

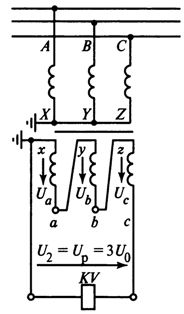

СХЕМА ПОДКЛЮЧЕНИЯ И МАРКИРОВКА ВЫВОДОВ ОБМОТОК ТРАНСФОРМАТОРА НАПРЯЖЕНИЯ
Трансформаторы напряжения всех напряжений должны иметь одинаковые группы соединения вторичных обмоток, соединенных в звезду, заземляется начало фазы В. В схеме разомкнутого треугольника заземляется конец фазы В, а вершина разомкнутого треугольника берется от начала фазы А.
Схемы соединения вторичных обмоток трансформаторов тока
Трансформаторы тока (ТА) имеют следующую маркировку выводов Л1 Л2 – первичные обмотки, И1 и И2 – вторичные обмотки. Однополярными выводами являются Л1 и И1. Трансформаторы тока , как правило, устанавливают выводом Л1 к шинам на выводы И1, подкдючают фазные провода связи к защитам , на выводы И2 собирают нуль ТА.

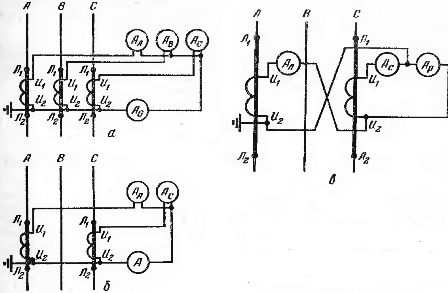

Схемы соединения трансформаторов тока и реле: а – полная звезда;
б – неполная звезда; в – включение одного реле на разность токов двух фаз.

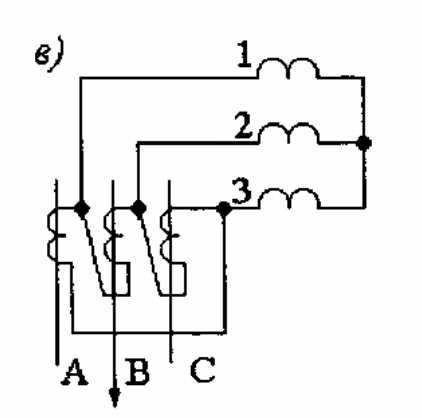

Неисправности и регулировка цепей трансформаторов тока, включенных в треугольник
Трансформаторы тока (ТТ), включенные в треугольник, чаще всего применяются в схемах дифференциальной защиты силовых трансформаторов и генераторов. Неправильное подключение или неисправности в таких цепях могут привести к ложным срабатываниям защит или их отказу.
Неисправности:
-обрыв токового провода фазы А;
-вторичная обмотка ТА в фазе С включена с обратной полярностью;
-обрыв цепи или вторичной обмотки ТА фазы А;
-закорочен ТА фазы С;
Регулирование происходит проверкой трехфазным током от постоянного источника или током нагрузки. При помощи прибора ВАФ-85 сравнивая векторные диаграммы с типовыми для каждого вида соединения обмоток.

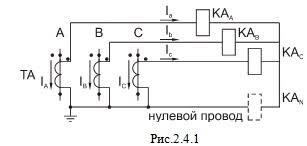

Неисправность и регулировка цепей трансформаторов тока, включенных в трехлучевую звезду
Трансформаторы тока (ТТ), включенные в треугольник, чаще всего применяются в схемах дифференциальной защиты силовых трансформаторов и генераторов. Неправильное подключение или неисправности в таких цепях могут привести к ложным срабатываниям защит или их отказу.
Неисправности:
-обрыв нулевого провода;
-вторичная обмотка ТА в фазе С включена с обратной полярностью;
-обрыв цепи или вторичной обмотки ТА фазы С;
-закорочен ТА фазы С;
Регулирование происходит проверкой трехфазным током от постоянного источника или током нагрузки. При помощи прибора ВАФ-85 сравнивая векторные диаграммы с типовыми для каждого вида соединения обмоток.
