Принцип действия реле дзт-20
Дифференциальные защиты ДЗТ-21 предназначены для использования в качестве основной защиты силовых трансформаторов, ат и блоков ген-трансформатор,
Защита ДЗТ-20 обеспечивает торможение от арифметической полусуммы фазных токов двух групп ТТ. Она выполнена на вторичные токи 5 А.
В защите ДЗТ-20 принцип отстройки от броска тока намагничивания основан на одновременном использовании двух характерных свойств этого тока – наличие в течение каждого периода значительных бестоковых пауз и второй гармонической слагающей.

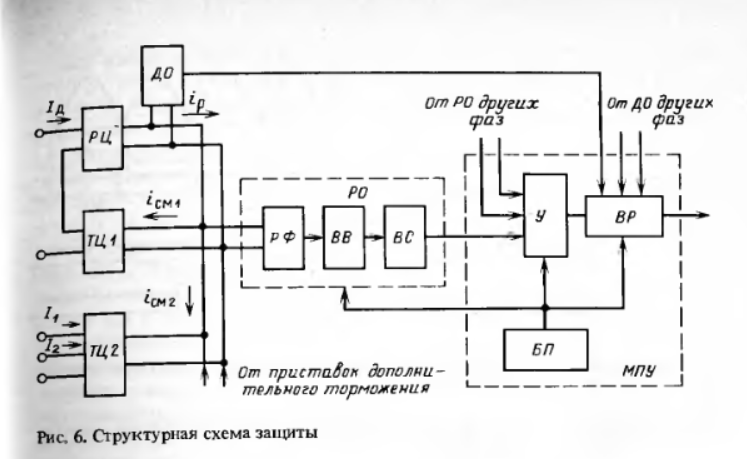

На рисунке 6 представлена структурная схема. Она содержит: рабочую цепь (РЦ), цепь торможения от второй гармоники ТЦ1, цепь процентного торможения ТЦ2, времяимпульсный реагирующий орган РО, дифференциальную отсечку ДО, усилитель У, выходное реле ВР, блок питания БП.
В нормальном режиме и режиме внешнего КЗ рабочий ток на входе РО iр будет меньше суммы токов срабатывания РО (сумма тока iр,о и тока смещения iсм=iсм1+ iсм2), поэтому сигнал на РФ будет равен нулю.
При iр больше суммы токов на входе РО и на выходе РФ появляется единичный сигнал, поступающий на вход ВВ, а это в свою очередь приводит к появлению единичного сигнала на выходе ВВ. При исчезновении единичного сигнала на выходе ВВ, сигнал становится равным нулю по истечению выдержки времени. Выходной сигнал ВВ является входным для ВС. Единичный сигнал на выходе ВС появляется, если сигнал на входе превышает уставку по времени. Этот сигнал усиливается усилителем и защита срабатывает через ВР.
Настройка модуля дифференциальной защиты реле дзт-20
Наладка дифференциальных защит включаетс в себя проверку вспомагательных аппаратов и основных реле.
В объем проверки входят:
- Внешний осмотр и проверка механической части отдельных элементов;
- проверка изоляции
- проверка и настройка реле, снятие характеристик
- комплексная проверка защиты
- проверка защиты рабочим токос и напряжением
Настройка модуля питания и управления реле дзт-20
Проверка взаимодействия реле и другой аппаратуры в схеме постоянного тока производится замыканием контаквто реле вручнубю при напряжениях оперативного тока Uном и 0,8Uном. Взаимодействие реле должно соответсвовать принципиальной схеме проверяемых защиты. При проверке взаимодействия обращается внимание на праввльную послдеовательность: работы элементов схемы от пусковых до выходных отключающих реле, работы реле пофазно; отсутствие связи между фазами или предусмотренную схемой взаимосвязь; правильность действия блокировок; правильнось работы схемы при возможных воложениях рубильников, отключающих устройств, накладок, испыаттельных блоков, ключей, переключателей, правильность действия схемы сигнализации и указательных реле.
Проверка токовых защит от постороннего источника питания. Обязательна проверка трехфазным током пониженного напряжения от постоянного источника для дифф защит мощных сетевых АТ, когда обмотки низшего напряжения питаются только собственных нужды подстанции и поэтому в этом плече дифф защиты никогда не будет достаточно нагрузки для проверки защиты рабочим током. Для указанной проверки закоротка устанавливается со стороны низшего напряжения автотрансформатора.
