Отладка схемы управления отделителем и короткозамыкателем на подстанции по упрощенным схемам на повышенное напряжение

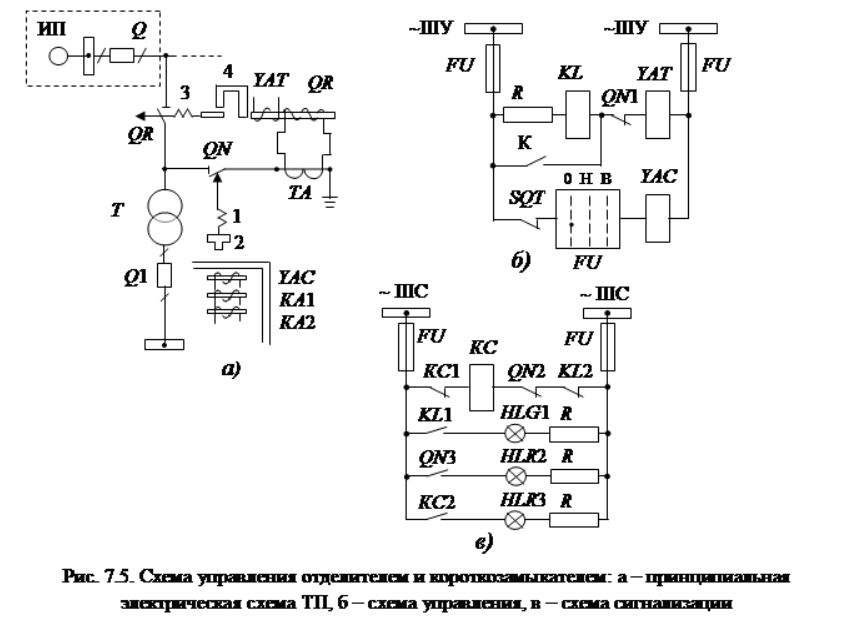

Для примера рассмотрим схему совместного управления отделителем и короткозамыкателем на ответвительной ТП, подключенной одной линией электропередачи к источнику питания
Система управления отделителем и короткозамыкателем обычно объединяется с устройствами контроля и сигнализации и включает в себя: ключи управления SA, электромагниты включения короткозамыкателя УАС и отключения отделителя УАТ, промежуточное реле КС, блокировочное реле КВ, сигнальное реле КL и их контакты.
Отладка схемы управления отделителем и короткозамыкателем (КЗ) на подстанции с повышенным напряжением требует внимательного подхода, особенно при работе по упрощенной схеме.
1. Общие принципы работы отделителя и короткозамыкателя
Отделитель – это разъединитель, способный отключать малые токи (например, токи намагничивания трансформаторов).
Короткозамыкатель – устройство, создающее искусственное КЗ для срабатывания защиты и быстрого отключения поврежденного участка.
Обычно они работают в паре: при возникновении повреждения сначала срабатывает короткозамыкатель, затем защита отключает линию, а отделитель размыкает цепь в бестоковом режиме.
2. Упрощенная схема управления
Упрощенная схема может включать:
Цепи управления от защиты (релейной или микропроцессорной) – сигнал на срабатывание КЗ и отделителя.
Цепи блокировки – предотвращение ложных срабатываний.
Цепи сигнализации – индикация положения контактов.
Пример алгоритма:
При повреждении защита подает сигнал на короткозамыкатель.
КЗ создает искусственное короткое замыкание → срабатывает выключатель.
После гашения дуги и подтверждения отсутствия тока отделитель размыкает цепь.
3. Этапы отладки
3.1. Проверка цепей управления
Прозвонка кабелей – убедиться в целостности цепей от релейного шкафа до приводов.
Проверка напряжений – контроль напряжения в цепях управления (обычно 110/220 В постоянного или переменного тока).
Тест кнопок и переключателей – ручное управление с местного щита.
3.2. Проверка логики работы
Имитация сигнала защиты – подать тестовый сигнал на включение КЗ и проверить срабатывание.
Контроль последовательности – отделитель не должен срабатывать до отключения выключателя.
Проверка временных задержек – если есть реле времени, убедиться в корректности выдержки.
3.3. Проверка механической части
Ход приводов – плавность срабатывания, отсутствие заеданий.
Контроль контактов – правильность замыкания/размыкания.
Проверка блок-контактов – их состояние должно соответствовать положению аппарата.
3.4. Проверка на повышенном напряжении
Испытание изоляции – мегомметром (1–2,5 кВ) проверить изоляцию цепей управления.
Контроль работы под напряжением – подать рабочее напряжение и проверить срабатывание без нагрузки.
Комплексные испытания – совместно с защитами (имитация КЗ, проверка полного цикла).
4. Типовые проблемы и решения
Проблема |
Возможная причина |
Решение |
Не срабатывает КЗ |
Обрыв цепи, неисправность реле |
Прозвонить цепи, проверить реле |
Отделитель не размыкается |
Неправильная блокировка, заедание привода |
Проверить блок-контакты, механику |
Ложные срабатывания |
Наводки, плохая изоляция |
Проверить экранирование, изоляцию |
