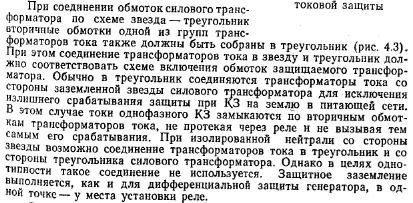

Схемы токовых цепей продольной дифференциальной защиты трансформаторов (на приимере дифференциальной защиты понижающего трансформатора)
Реле установочное рнт-565, дзт-11
Реле типа РНТ-565 предназначены для дифференциальной защиты одной фазы
силовых трансформаторов и генераторов переменного тока. Схема реле при применении его для защиты трех обмоточных трансформаторов позволяет иметь для плеча с большим током (используя в нем только рабочую обмотку) токи срабатывания от 2,87 до 12,5 А. При применении реле для защиты двух обмоточных трансформаторов, а также генераторов для выбора уставок могут быть использованы уравнительные обмотки. Ток срабатывания может регулироваться в пределах 1,45—12,5 А в каждом плече. Максимально допустимый длительный ток в первичных обмотках реле (рабочей и уравнительных), включенных с полным числом витков, при одновременном обтекании током всех обмоток равен 10 А.

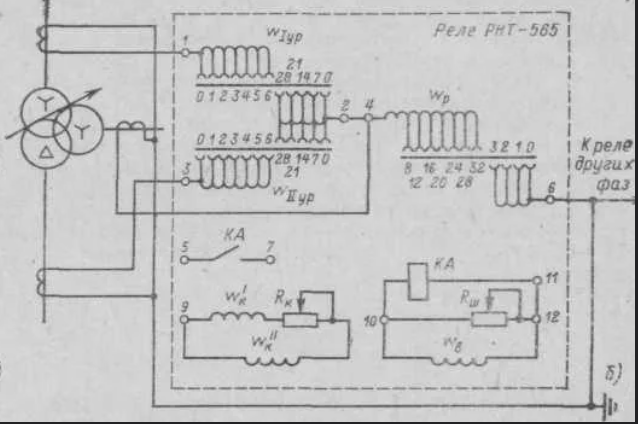

Реле дифференциальной защиты серий РНТ и ДЗТ содержат в комплекте на фазу исполнительный орган в виде электромагнитного токового реле серии ЭТ-520 или РТ-40 (для модернизированных реле) и один (реле РНТ, ДЗТ-1, ДЗТ-11) насыщающийся трансформатор тока (HTT) Конструктивно исполнительный орган и НТТ одной фазы встроены в общий кожух. Магнитопровод НТТ выполнен трехстержневым, сечение его среднего стержня в 2 раза больше сечения крайних стержней. У реле РНТ на средних стержнях трансформатора (рис. 2) размещаются первичные обмотки ω1, включаемые в дифференциальную цепь. Все первичные обмотки выполнены секционированными, с отводами, что позволяет осуществить на реле выравнивание действия токов плеч дифференциальной защиты и выполнить ступенчатую регулировку тока срабатывания. На среднем γ и правом β стержнях размещена короткозамкнутая обмотка. Соединение частей короткозамкнутой обмотки выполнено таким образом, что внутри окна сердечника, расположенного между стержнями γ и β, ток в витках обеих частей направлен в одну сторону. У реле PHT-565 короткозамкнутая обмотка выполнена без отводов, а регулировка степени отстройки от переходных режимов производится изменением активного сопротивления, включенного в цепь этой обмотки. На левом стержне НТT размещается вторичная обмотка ω2 , питающая исполнительный орган, причем у модернизированных реле для увеличения м. д. с. срабатывания параллельно исполнительному органу (реле РТ-40) включается регулируемое активное сопротивление. Изменение чисел первичных и короткозамкнутых обмоток производится перестановкой штепсельных винтов на коммутаторе НТТ. Цифры, стоящие у гнезд первичных обмоток, обозначают числа витков, которые включаются штепсельными винтами при установке последних в эти гнезда.
Обмотка Wкз, расположенная на среднем стержне, резистор Rкз и обмотка Wкз образуют короткозамкнутый контур. Применение промежуточного насыщающегося трансформатора ТА ослабляет действие бросков намагничивающего тока, могущих привести к срабатыванию исполнительного органа при включении трансформатора вхолостую. Резистор Rкз позволяет изменять степень отстройки от этих бросков намагничивающего тока. Перемычки между клеммами 2-4 и 11-12 установлены внутри реле.контактные зажимы 9, 10, 11, 12 пронумерованы условно и вынесены на среднюю колодку с нумерацией в возрастающем порядке сверху вниз. Указанные зажимы используются только при проверке настройки реле и присоединение к ним проводников с наружной стороны цоколя не предусматривается. Рабочие и уравнительные обмотки имеют отводы, что позволяет а) компенсировать в схемах защиты силовых трансформаторов несоответствие коэффициентов трансформации измерительных трансформаторов тока, установленных на высокой и низкой сторонах защищаемого трансформатора; б) установить величину тока срабатывания реле. Для ступенчатого изменения тока срабатывания реле, а также для получения минимального тока небаланса (для выравнивания плеч м.д.с. защиты) отводы рабочей и уравнительной обмоток выведены на переключающие колодки реле. Количество включенных витков рабочих и уравнительных обмоток равно сумме чисел, выбитых у гнезд, в которые установлены винты. Под рабочими обмотками понимаются основные обмотки реле, которые включаются в дифференциальную цепь защиты и создают рабочий поток. Под уравнительными обмотками реле понимаются вспомогательные обмотки реле, предназначенные для компенсации неравенства токов в плечах защиты. Уравнительные обмотки Wур1, Wур2 могут использоваться в качестве рабочих, если не требуется выравнивания магнитодвижущей силы плеч защиты.
