19. Поперечная дифференциальная направленная токовая защита

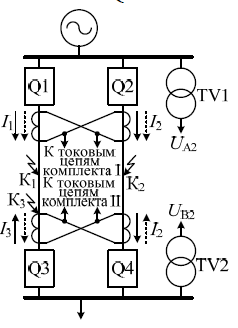

Для параллельных линий подключённых к шинам через самостоятельные выключатели применяется другая защита – направленная поперечная дифференциальная защита, которая способна выбирать и отключать только одну повреждённую линию.

При этом ток в токовых цепях комплекта 1 возрастает, он срабатывает и отключает Q1. Такое поочередное действие комплектов защиты называется каскадным. При каскадном дейст-вии время отключения повреждения примерно удваивается

В случае недостаточной чувствительности ПО к КЗ на землю, он может включаться на составляющие нулевой после-довательности.

г де I_р – разность токов параллельных линий при КЗ в рас-четной точке;

д ля режима каскадного действия, когда один из выклю-чателей отключен

20. Направленная защита с вч блокировок.

Д ействие защиты на срабатывание обеспечивается при срабаты-вании входящих в состав каждого полукомплекта ОНМ и ПО (ИОТ или ИОС), а также при отсутствии блокирующего сигнала.

Если в качестве ПО используются органы тока, то защита должна иметь блокировку от качаний, если ИОС – то еще и блокировку от неисправностей в цепях напряжения. Если защита выполня-ется реагирующей на ОП и НП, то блокировка от качаний не требуется, но при использовании в качестве ПО органа сопро-тивления БНН должна быть.

Параметры срабатывания ПО выбираются из условия их достаточной чувствительности и отстроенности от рабочих ре-жимов.

21 Дифференциально-фазная вч защита

Принцип действия дифференциально-фазной ВЧ защиты (ДФЗ) основан на сравнении фаз токов по концам защищаемой линии.

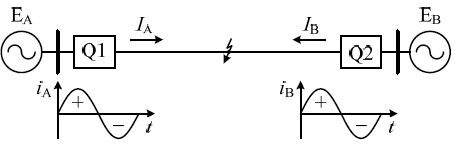

При КЗ в защищаемой зоне, векторы токов i_A и i_В сона-правлены (токи направлены от шин в линию), т. е. совпадают по фазе.

В ДФВЧЗ сравнени токков ВЧ

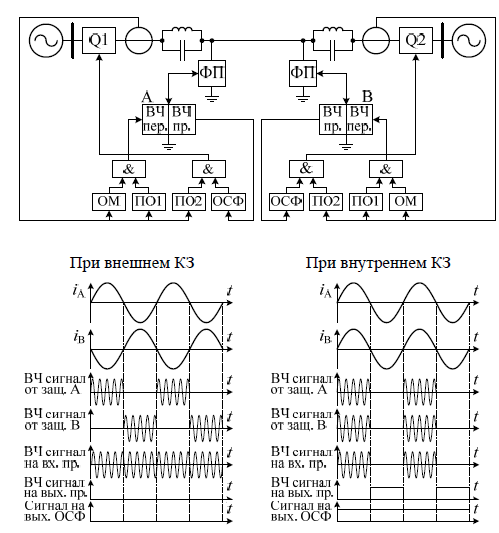

С равнение фаз осуществляется по характеру ВЧ сигнала. При внешнем КЗ ВЧ сигнал в ЛЭП сплошной, при внутреннем КЗ — прерывистый. По принципу действя ДФЗ не реагирует на нагрузку качания, т. к. в этих режимах тока на обоих концах линий имеет разные знаки

22 Высокочастотная обработка лэп

Для осуществления ВЧ канала производится ВЧ обработка ЛЭП по схеме «фаза – земля», которая получила наибольшее рас-пространение

1 – заградитель

2 – конденсатор связи

3 – защитное устройство

4 — фильр присоед.

5 — ВЧ кабель 6 — ВЧ приемпередач.

Функции элементов:

1 – пропускает сигналы промышленной частоты и не про-пускает ВЧ сигналы; 2 совместно с 4 образуют полосовой фильтр, который пропускает ВЧ сигнал и задерживает сигналы промышленной частоты; 3 обеспечивает защиту от перенапря-жений; 5 – обеспечивает передачу ВЧ сигнала; 6 генерирует в ЛЭП и принимает из нее ВЧ сигналы.

Пуск и останов ВЧ передатчика осуществляется УРЗА. Сигналы, принятые ВЧ приемником вводятся в устройства РЗ для обеспечения их правильного функционирования.

По ВЧ каналам информация передается с помощью токов частотой 40–500 кГц. Основной недостаток состоит в том, что такой канал связи теряет работоспособность при повреждении ЛЭП.

23 Защита шин электростанций и подстанций

Основным видом повреждения СШ является КЗ. При вы-полнении защиты для шин U ≥ 110 кВ учитывают междуфазные и однофазные КЗ. Для шин U ≤ 35 кВ при выполнении защит учитывают междуфазные КЗ и двойные ОЗЗ.

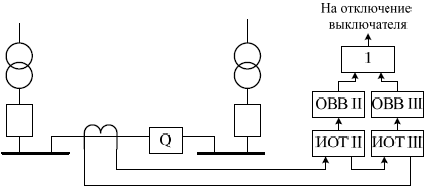

Для защиты СШ могут применяться токовые, направлен-ные, дистанционные и дифференциальные защиты.

t^II_сз=t^I_сз,ЛЭП+∆t;

t^III_сз=t^III_{сз,ЛЭП,max}+∆t;

t^III_сз,Т=t^III_сз+∆t

Направленная. При КЗ на линии хотябы 1 мощность направлена от СШ.

ДЗ выполняется со 2 ступенью. Устанавляивается во всех присоед. Zср срабатывается тстраивается от ми-нимального значения сопротивления при КЗ за трансформато-ром и за реактором ЛЭП. В настоящее время защиты этого принципа практически не используются.

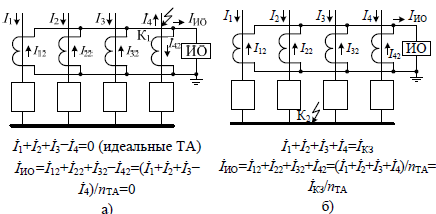

Дифференциальная защита шин

Д ЗШ должна быть отстроена от наибольшего тока неба-ланса и от тока наиболее мощного присоединения

В основном применяется для защиты сборных шин 6–10 кВ генераторного

напряжения при мощности генераторов > 12 МВт и питающих реактированные линии. В сущности неполная ДЗ является токо-вой защитой, включаемой на геометрическую сумму токов пи-тающих присоединений. Как правило содержит две ступени, основную – ТО (отстраивается от КЗ за реакторами линий и ТСН с учетом токов нагрузки) и резервную – МТЗ.
