12. Характеристики органов сопротивления и их схемы включения

Характеристикой срабатывания органа сопротивления на-зывается зависимость Z_ср = f(φ_р), определяющая положение вектора сопротивления на зажимах органа при его срабатывании. К числу влияющих факторов является переходные сопротивления, попер проводимости,

Поперечная проводимость влияет на угол φ_л тем больше, чем длиннее линия (φ_л уменьшается с увеличением длины линии). При длине линии l < 1000 км, изменением φ_л обычно можно пренебречь.

Из-за ограниченной чувствительности у реального ОС ха-рактеристика срабатывания не проходит через начало координат (сещена в направлении I квадранта) комплексной плоскости. Вследствие этого при близких Ме К⁽³⁾ возникает мертвая зона. Для ее устранения не быстродействующие ступени выполняются со смещенной в III квадрант характеристикой срабатывания.

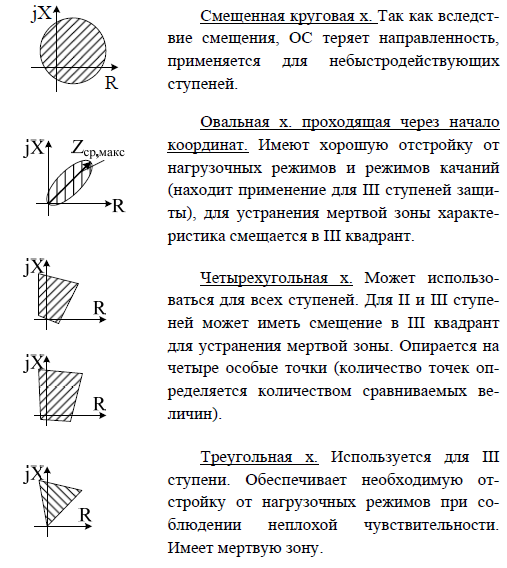

В существующих ДЗ широко используются следующие ха-рактеристики

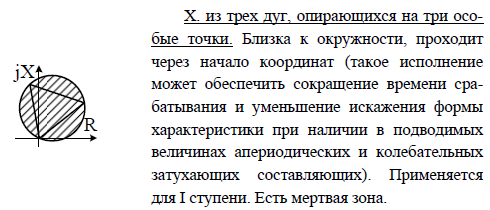

– характеристика их трех дуг окружностей для I ступени;

– смещенная четырехугольная характеристика для II сту-пени;

– треугольная характеристика для III ступени.

Устранение МЗ: применение ненаправленной ТО с ограни-ченной зоной действия, использование контуров памяти, подпитка ОС напряжениями неповрежденных фаз

От 1о фазных:

13. Выбор параметров срабатывания дистанционной защиты

1ая Zсз определяется по условию отстройки от КЗ в начале смежных участков.

I I

Z_сз  к_отс l_лZ_уд,1 к^I_отс ≈ 0,85–0,9.

Первые ступени должны быть обязательно направленными!

2ая Zсз ИО II ступени не должны

срабатывать при КЗ в конце первой зоны защиты А3 смежной ЛЭП (К3), а также при КЗ за трансформатором приемной под-станции (К4). В соответствии с этим Z_сз^II принимается равным меньшему из рассчитанных по выражениям:

Zтmin – мин z ТР, котс — возможность «-» погрености, к_ч больше 1,25

Е сли чувствительной II ступени оказывается недостаточ-ной, то увеличивают сопротивление срабатывания, но тогда вто-рая ступень может излишне срабатывать при КЗ в зоне действия II ступени защиты смежного участка. При этом корректируют выдержку времени срабатывания II ступени t_сз,А1  t_сз,А3  t .

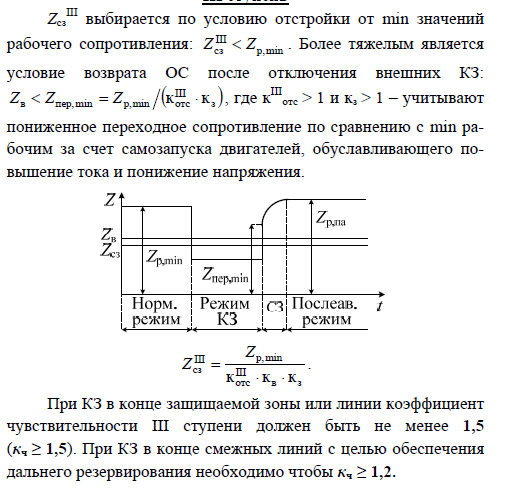

3ая ступень: Z_сз^III выбирается по условию отстройки от min значений рабочего сопротивления:

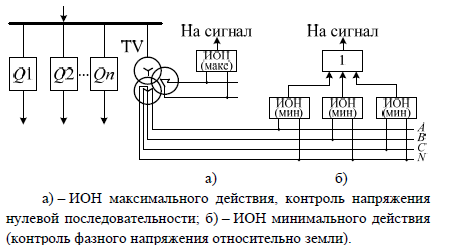

14 Защита лэп от однофазных замыканий на землю

Допускается работа 2ч.

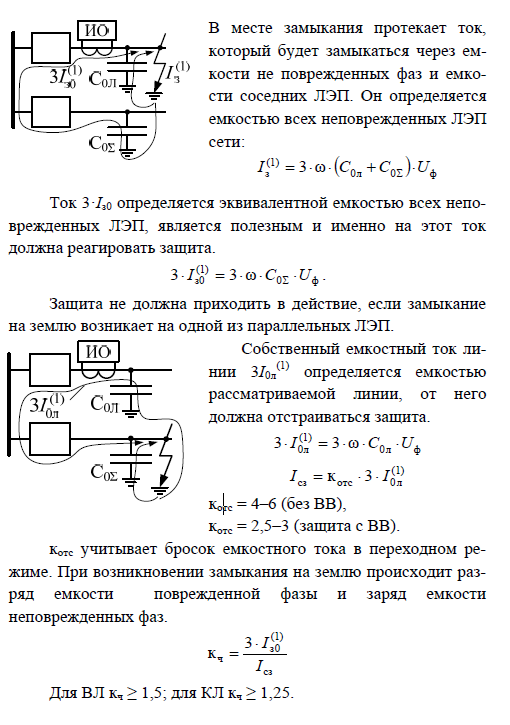

Защита от I0 уст режима.

Ток небаланса 8-10 мА

Направленная.Защита, реагирующая на ток НП, может использоваться только в разветвленных сетях (признак разветвленной сети С_0 ˃˃ С_0л). Кроме того, такая защита не применима в сетях, ра-ботающих с N, заземленными через ДГР. В таких случаях при-меняют направленную защиту. Направление тока в начале ЛЭП зависит от местоположения ОЗЗ.

Высшие грамноки — обусловлены наличием ТР. При ОЗЗ содержание ВГ увеличивается, работает как ИН так и с КИ.

Защита реагирующая на ПП. При ОЗЗ происходит разряд емкостей.поврежд фазы. И заряж не поврежденной, Фиксируя скачок отрицательной половолны ПП можно определить ОЗЗ. Требуется импульсный ОНМ

Заземление нейтрали через низкоомный резистор позволя-ет выполнить быстродействующую защиту от ОЗЗ на отключе-ние. Заземление через высокоомный резистор – допускается работа в режиме ОЗЗ на время поиска и отключения поврежде-ния оперативным персоналом, защита выполняется (см. выше)

на сигнал.
